37
3. ВЕНТИЛЯТОР И РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (МАНОСТАТ)
3.1. Принцип работы системы дымоудаления
Вентилятор подключается к сети 230 В, 50 Гц через электронную
плату и служит для удаления продуктов сгорания из котла. Для
контроля работы вентилятора к нему присоединена трубка
Вентури (рис.7 поз.2). В свою очередь, трубка силиконовым
шлангом соединена с реле давления воздуха (маностатом).
Когда вентилятор работает, в трубке Вентури возникает
разрежение, которое по силиконовому шлангу предается в
полость под мембраной маностата.
В момент подачи электропитания на вентилятор, контакты
маностата разомкнуты, как только разрежение в трубке Вентури
достигает значения 90 Па, мембрана прогибается и замыкает
контакты маностата.
Срабатывание реле – признак того, что воздухозаборная
и дымоходная трубы установлены правильно, ничем не
засорены, и дымовые газы удаляются стабильно.
Если, в течение 5-ти секунд, необходимое разрежение
(90 Па) не достигнуто, автоматика регистрирует ошибку
дымоудаления. Если, в процессе работы котла, разрежение
в трубке Вентури снижается ниже 75 Па, на время более 5-ти
секунд, автоматика, также регистрирует ошибку.
3.2. Основные причины ошибок, связанные с процессом дымоудаления
1. Неправильно подобрана или не установлена (если требуется) диафрагма дымоудаления (см.
инструкцию к котлу).
2. Длина дымохода превышает допустимые пределы (см. инструкцию к котлу).
3. Дымоход не имеет начального прямого, “разгонного участка”, (большое количество углов и
отводов непосредственно у горловины котла).
4. Нарушены воздухообменные процессы в помещени.
5. В силиконовых трубках маностата скопился конденсат.
6. Напряжение питания вентилятора не соответствует номинальному (220 В; 50 Гц).
7. Нарушена целостность трубки Вентури (например, засорена или оплавлена).
8. Нарушена целостность или оборвана электропроводка.
9. Нестабильная работа реле давления воздуха (маностата). При запуске котла контакты реле
попеременно замыкаются/размыкаются в процессе розжига (явление разомкнутых контактов
не превышает контрольное время в 5 с., автоматика не успевает сгенерировать ошибку
дымоудаления).
3.3 Рабочие параметры вентилятора
U
питания
= 220 В; R
обмотки
= 45 Ом; f = 50 Гц; W=48 Вт
В процессе работы вентилятор создает максимальное разреже-
ние, равное 110-120Па

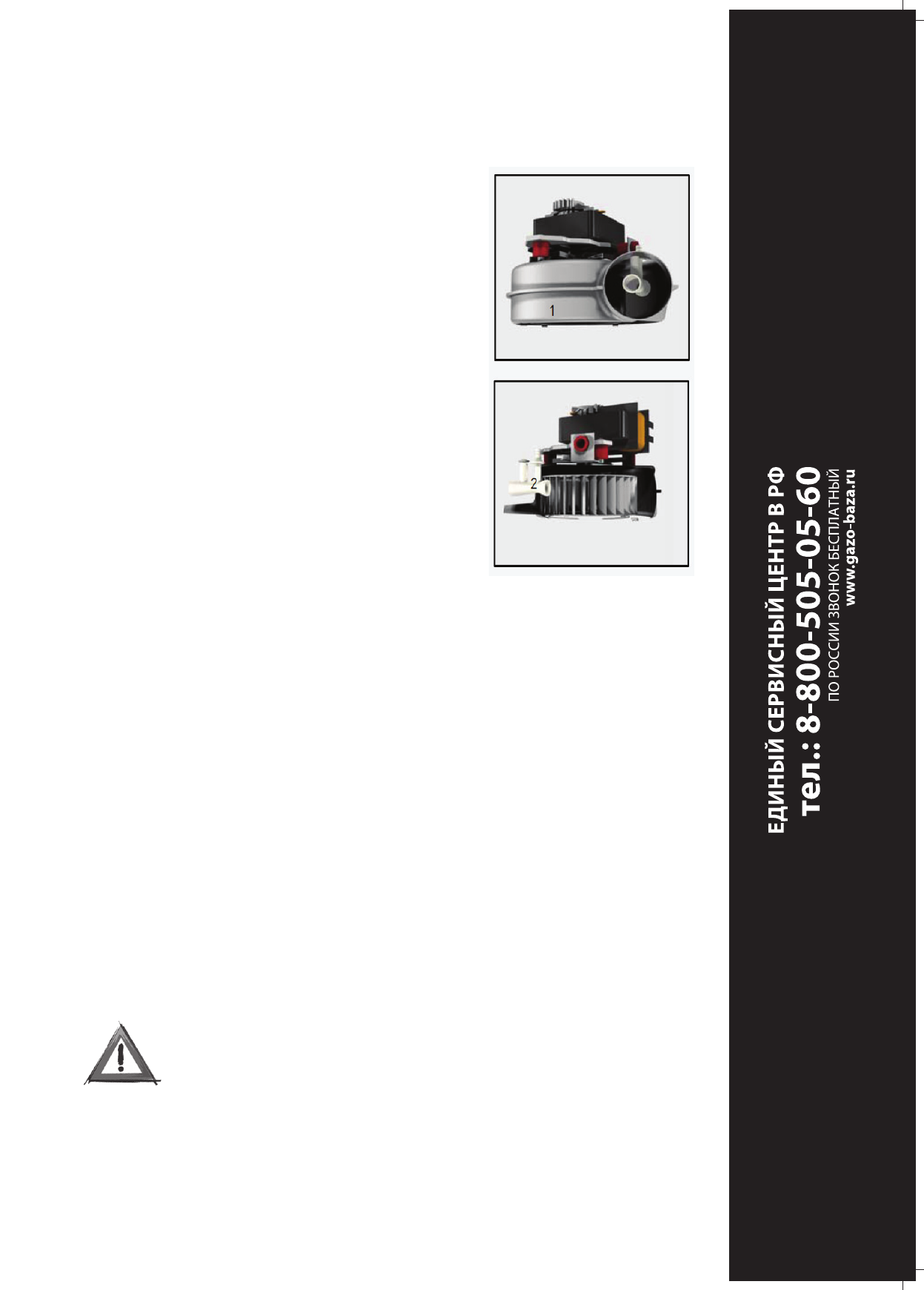

Рис. 7 Вентилятор
и трубка Вентури
