18

GELIOS

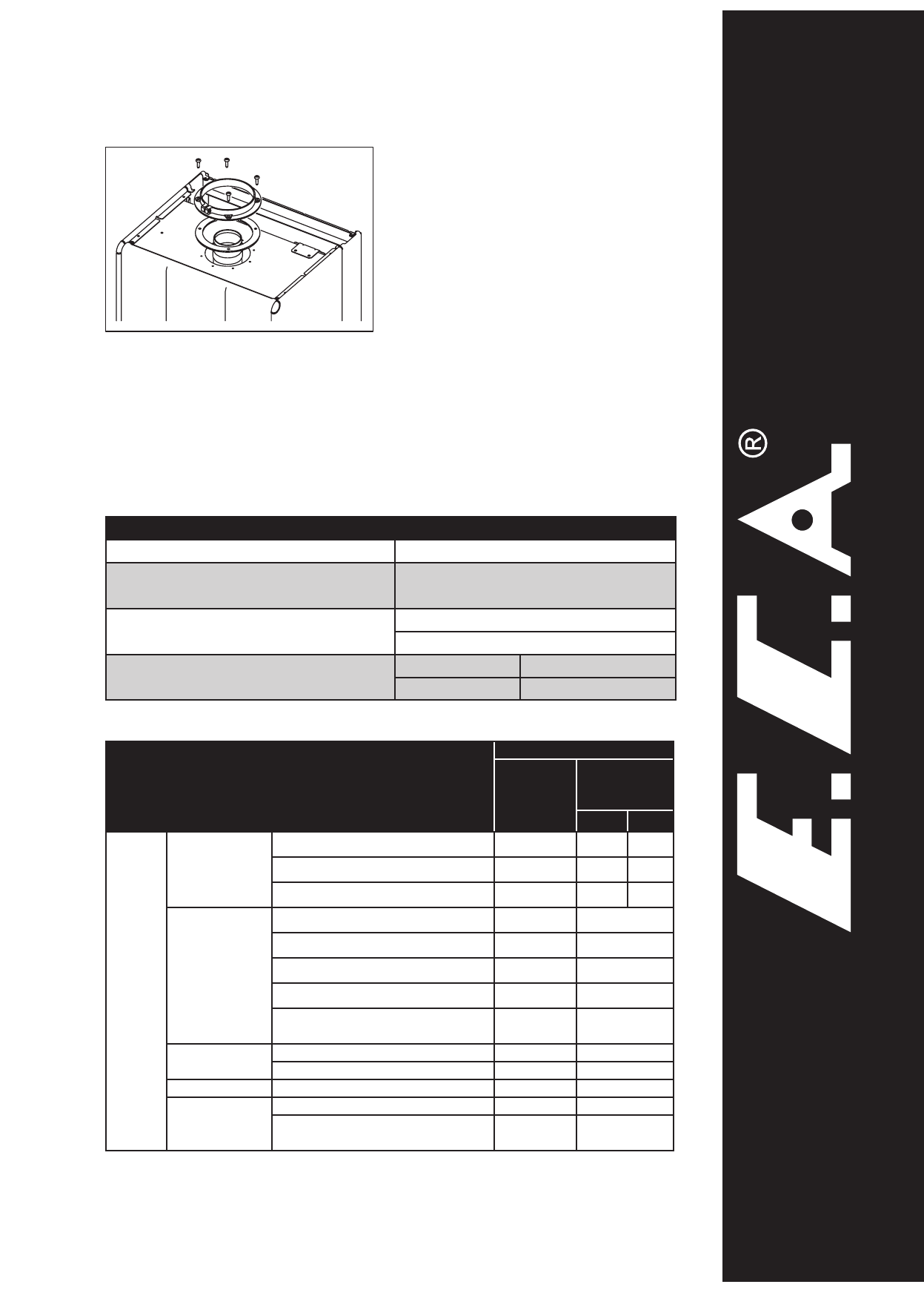

Рис. 15. Начальные элементы для коаксиальных дымоходов.
Перед тем, как приступать к выполнению монтажа проверьте правильность используемой

диафрагмы и то, что дымоход не превышает максимально допустимой длины, имея в виду,

что каждое коаксиальное колено приводит к ее уменьшению, указанному в таблице 6.

Например, дымоход Ø 60/100, состоящей из колена 90° и горизонтального участка длиной

1 метр, имеет эквивалентную длину, равную 2 мэкв.
Таблица 5. Диафрагмы для коаксиальных дымоходов.

Коаксильный 60/100

Максимально допустимая длина

4 м

экв

Величина уменьшения на каждое колено с
углом 90°

1 м

экв

Величина уменьшения на каждое колено с
углом 45°

0,5 м

экв

1 м

экв

Ø 43

Используемая диафрагма

1-2 м

экв

Ø 47

2-4 м

экв

Без диафрагмы

Таблица 6. Принадлежности.

Потери в м

экв

Приток

воздуха

Удаление

продуктов

сгорания

Верт. Гор.

Ø 80

Труба

0,5 м с внешн./внутр.

0,5

0,5

1,0

1 м с внешн./внутр.

1,0

1,0

2,0

2 мс внешн./внутр.

2,0

2,0

4,0

Колено

45° с внутр./внутр.

1,2

2,2

45° с внешн./внутр.

1,2

2,2

90° с внутр./внутр.

2,0

3,0

90° с внешн./внутр.

1,5

2,5

90° с внешн./внутр. +

контрольная точка для замеров

1,5

2,5

Стакан

с контрольной точкой для замеров

0,2

0,2

для слива конденсата

-

3,0

Тройник

со штуцером для слива конденсата

-

7,0

Терминал

для притока воздуха, настенный

2,0

-

для удаления продуктов сгорания,

настенный с защитой от ветра

-

5,0
