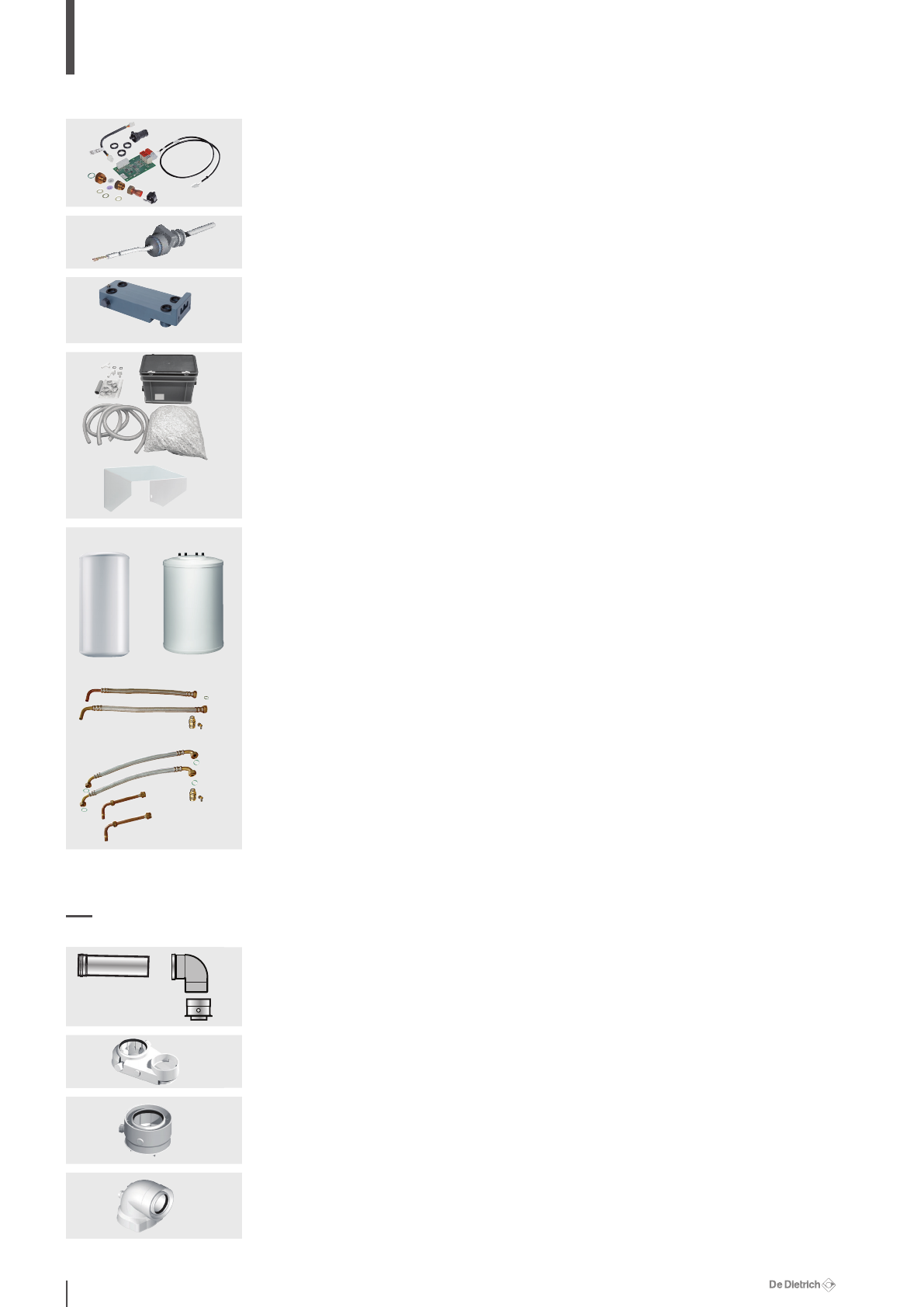

8

144

MCX_F0008

MCX_F0008

НАБОР ДЛЯ ПОДСОЕДИНЕНИЯ 3CEP ДИАМ. 80/125ММ

ЕД. ПОСТ.

DY 921

В случае подключения к коллективному герметичному дымоходу 3СЕр, необходимо снять патрубок

Ø

60/100 мм,

который поставляется с котлом и установлен на нём, чтобы можно было установить переходник

Ø

80/125 мм из

набора DY 921. Для определения места подсоединения к коллективному дымоходу 3СЕр – см. схему на следующей

странице.

NANEO_Q0010

ПЕРЕХОДНИК НА ДВА ПОТОКА 2 Х 80 ММ

ЕД. ПОСТ.

HR 70

Для подсоединения к раздельным трубопроводам забора воздуха и отвода дымовых газов (С

53х

).

NANEO_Q0009

ПЕРЕХОДНИК ВОЗДУХ-ДЫМОВЫЕ ГАЗЫ, Ø 80/125 ММ

ЕД. ПОСТ.

HR 68

Устанавливается вместо патрубка

Ø

60/100 мм, который поставляется с котлом.

NANEO_Q0008

УМЕНЬШЕННОЕ КОАКСИАЛЬНОЕ КОЛЕНО Ø 60/100 ММ

ЕД. ПОСТ.

HR 67

Обеспечивает выигрыш 66 мм по высоте.

Более подробно – см. технический буклет “Дымоходы”.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ЗАБОРА ВОЗДУХА НА ГОРЕНИЕ И ОТВОДА

ДЫМОВЫХ ГАЗОВ КОТЛОВ PMC-S

ДОП. ОБОРУДОВАНИЕ

ДЛЯ КОТЛОВ

NANEO_Q0042

НАБОР ДЛЯ СОЛНЕЧНОЙ УСТАНОВКИ

ЕД. ПОСТ.

ER 417

Предназначен для подключения водонагревателя солнечной установки к котлам РМС-S... MI. В случае недо-

статочной температуры горячей санитарно-технической воды в водонагревателе солнечной установки котёл

догревает её до заданного значения температуры.

NANEO_Q0011

ДАТЧИК ТЕМПЕРАТУРЫ ДЫМОВЫХ ГАЗОВ

ЕД. ПОСТ.

HR 71

Отключает горелку котла, если температура дымовых газов превышает 110 ˚С.

NANEO_Q0004

НАБОР ДЛЯ ПРОМЫВКИ ПЛАСТИНЧАТОГО ТЕПЛООБМЕННИКА

ЕД. ПОСТ.

HR 82

только для PMC-S … MI.

DN1_Q0002/DN1_Q0001

СИСТЕМА НЕЙТРАЛИЗАЦИИ КОНДЕНСАТА

ЕД. ПОСТ.

SA 1

ОПОРА ДЛЯ СИСТЕМЫ НЕЙТРАЛИЗАЦИИ КОНДЕНСАТА SA 1

ЕД. ПОСТ.

SA 2

ГРАНУЛИРОВАННЫЙ НАПОЛНИТЕЛЬ

ДЛЯ СИСТЕМЫ НЕЙТРАЛИЗАЦИИ КОНДЕНСАТА

АРТ.

94225601

В качестве трубопроводов отвода конденсата должны использоваться трубопроводы из надлежащего мате-

риала. В противном случае, конденсат должен быть нейтрализован.

Необходимо регулярно проверять эффективность работы гранулированного наполнителя системы нейтра-

лизации, измеряя рН конденсата на выходе из неё. В случае необходимости, гранулированный наполнитель

необходимо заменить.

BMR 80

SRB 130

NANEO_Q0036   NANEO_Q0037    MCR_Q0010 / 8666Q043A

ЁМКОСТНЫЙ ВОДОНАГРЕВАТЕЛЬ BMR 80

ЕД. ПОСТ.

ЕЕ 53

НАБОР ДЛЯ ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЯ BMR 80

ЕД. ПОСТ.

НR 93

ЁМКОСТНЫЙ ВОДОНАГРЕВАТЕЛЬ SRB 130

ЕД. ПОСТ.

ЕЕ 81

НАБОР ДЛЯ ПОДКЛЮЧЕНИЯ ВОДОНАГРЕВАТЕЛЯ SRB 130

ЕД. ПОСТ.

НR 92

Емкостные водонагреватели горячей санитарно-технической воды BMR 80 и SRB 130 – это высокопроизво-

дительные водонагреватели. Баки водонагревателей изнутри покрыты стекловидной эмалью с высоким со-

держанием кварца. Для защиты бака от коррозии применяется магниевый анод. На странице 5 приведены

технические данные этих водонагревателей, подключенных к котлам PMC-S 24 и PMC-S 34.

Предлагаемые наборы для подключения котёл/водонагреватель содержат гибкие и/или жёсткие соедини-

тельные трубопроводы для участка котёл-водонагреватель.

SA 1

SA 2

HR 92

HR 93
