ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

ОСНОВНЫЕ РАЗМЕРЫ



 Подающая линия отопления, G 3/4"



  PMC-S 24, 34: Подающая линия теплообменника водонагревателя

(если он есть), G 1/2"

  PMC-S … MI: Выход горячей санитарно-технической воды, G 1/2"



 Подача газа, G 1/2"



  PMC-S 24, 34: Обратная линия теплообменника водонагревателя

(если он есть), G 1/2"

  PMC-S … MI: Вход холодной санитарно-технической воды, G 1/2"



 Обратная линия отопления, G 3/4"



 Слив с предохранительного клапана,

Ø

 15 мм



  Слив конденсата, 25 мм



  Патрубок подсоединения к коаксиальному дымоходу для отвода

продуктов сгорания и забора воздуха для горения,

Ø

60/100 мм



 Подающая линия отопления,

Ø

18 мм (внутр.)



  PMC-S 24, 34: Подающая линия теплообменника водонагревателя

(если он есть),

Ø

16 мм (внутр.)

   PMC-S … MI: Выход горячей санитарно-технической воды,

Ø

16 мм (внутр.)



 Подача газа,

Ø

18 мм (внутр.)



  PMC-S 24, 34: Обратная линия первичного контура водонагревателя

(если он есть),

Ø

16 мм (внутр.)

   PMC-S … MI: Вход холодной санитарно-технической воды,

Ø

16 мм (внутр.)



 Обратная линия отопления,

Ø

18 мм (внутр.)



 Слив с предохранительного клапана,

Ø

15 мм



  Слив конденсата,

Ø

25 мм



  Патрубок подсоединения к коаксиальному дымоходу для отвода

продуктов сгорания и забора воздуха для горения,

Ø

60/100 мм



  PMC-S 24, 34 + BMR 80 или SRB 130:

Выход горячей санитарно-технической воды, R 3/4"



  PMC-S 24, 34 + BMR 80 или SRB 130:

Вход холодной санитарно-технической воды, R 3/4"

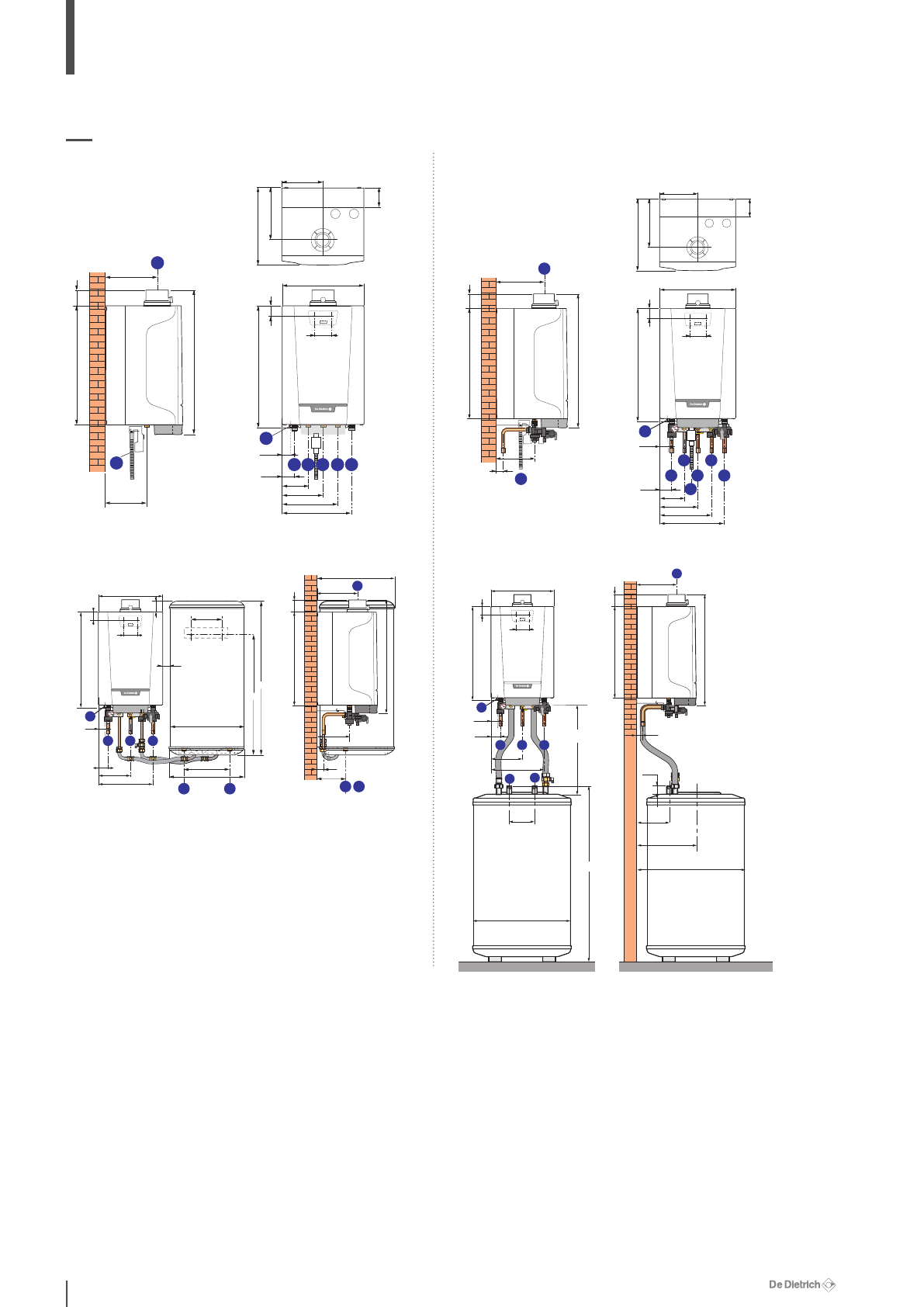

PMC-S …, PMC-S … MI (С МОНТАЖНОЙ РАМОЙ И НАБОРОМ

ДЛЯ ГИДРАВЛИЧЕСКОГО ПОДКЛЮЧЕНИЯ)

PMC-S …, PMC-S … MI (БЕЗ МОНТАЖНОЙ РАМЫ)

PMC-S 24/34 + SRB 130 (C МОНТАЖНОЙ РАМОЙ И НАБОРОМ

ДЛЯ ГИДРАВЛИЧЕСКОГО ПОДКЛЮЧЕНИЯ)

PMC-S 24/34 + BMR 80 (C МОНТАЖНОЙ РАМОЙ И НАБОРОМ

ДЛЯ ГИДРАВЛИЧЕСКОГО ПОДКЛЮЧЕНИЯ)

NANEO_F0001B_C2
