ПО УСТАНОВКЕ

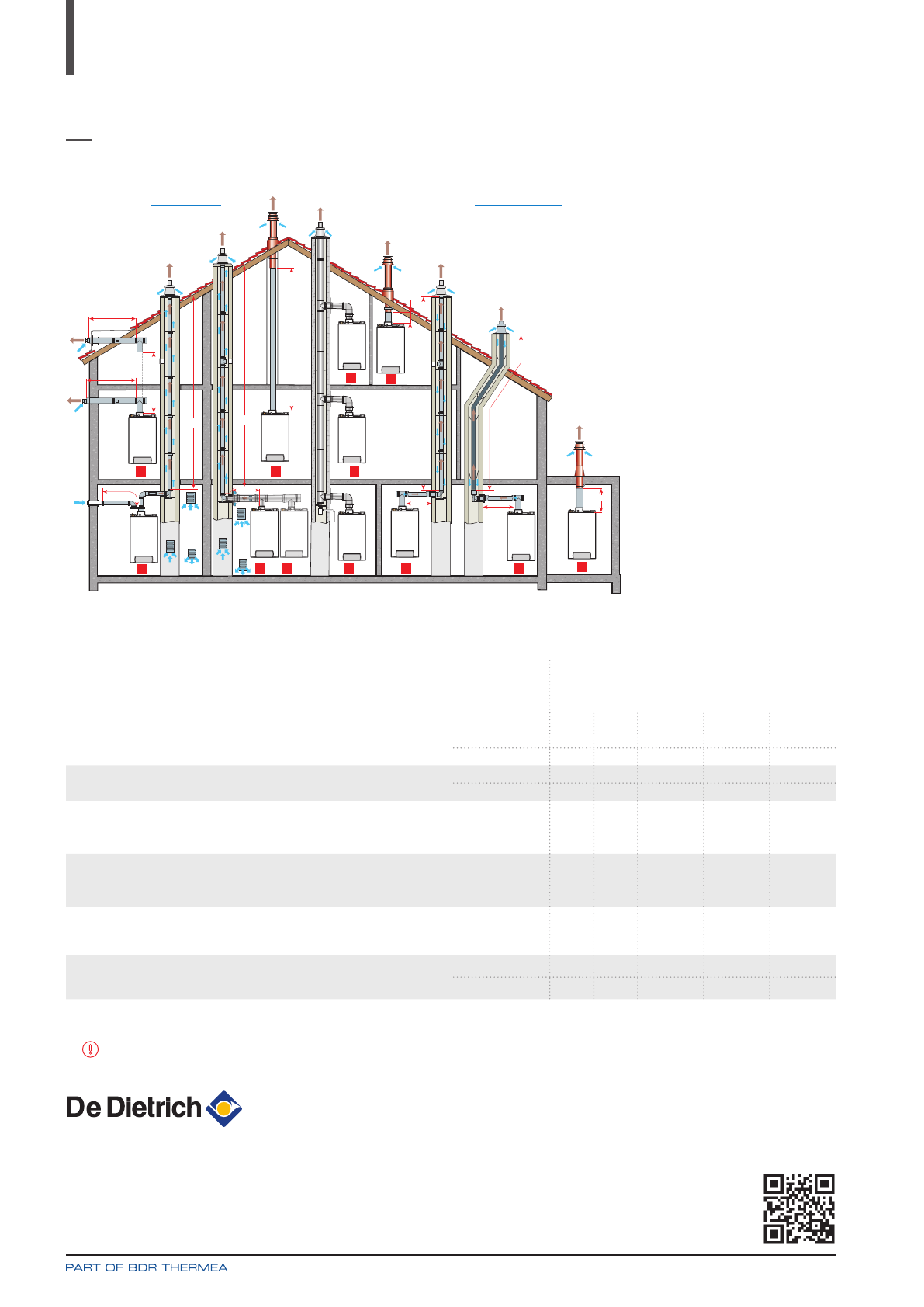

ПОДСОЕДИНЕНИЕ ВОЗДУХ/ДЫМОВЫЕ ГАЗЫ

Использование трубопроводов воз-

дух/дымовые газы и правила по их

установке – см. техническую брошю-

ру «Дымоходы»:

bit.ly/dd-fume

4

2

 MCR_F0011H

6

2

2

1

5

3

12

12

12

C33x

C93x

B23P/ B23P/

B33

B33

C93x

C33x

C33x

C13x

C53

L

1

L

1

L

макс.

 = L

1

+L

2

L

макс.

=

L

1

+L

2

L

макс.

L

макс.

L

макс.

L

макс.

макс.

макс.

1м

1м

(1)

(1)

(1)

L

макс.

L

2

L

2

L

макс.

L

макс.

C43x

C43x

C43x

7

макс.

1м

(1) Pour chaque mètre de conduit horizontal supplémentaire, retirer 1,20 m à la longueur verticale Lmax indiquée dans le

      tableau ci-dessous.

MCR_F0011H

ТАБЛИЦА МАКСИМАЛЬНО ДОПУСТИМЫХ ДЛИН ТРУБОПРОВОДОВ ВОЗДУХ/ДЫМОВЫЕ ГАЗЫ В ЗАВИСИМОСТИ

ОТ ТИПА КОТЛА

ТИП ПОДСОЕДИНЕНИЯ ВОЗДУХ /ДЫМОВЫЕ ГАЗЫ

МАКСИМАЛЬНАЯ

 ДЛИНА СОЕДИНИТЕЛЬНЫХ

ТРУБОПРОВОДОВ, М

PMC-S

24

34

24/28 MI

30/35 MI

34/39 MI

Коаксиальные трубопроводы с горизонтальным окончанием (PPS)

C

13x

Ø 60/100 мм

9

5

9

5

5

Ø 80/125 мм

20

20

20

20

20

Коаксиальные трубопроводы с вертикальным окончанием (PPS)

C

33x

Ø 60/100 мм

9

5

9

5

5

Ø 80/125 мм

20

20

20

20

20

Трубопроводы

•  коаксиальные в котёльной,

•  простые жёсткие в шахте дымохода (воздух для горения движется

в противотоке в шахте дымохода) (PPS)

C

93x

Ø 80/125 мм

Ø 80 мм

20

20

20

20

20

Трубопроводы

•  коаксиальные в котёльной,

•  простые гибкие в шахте дымохода (воздух для горения движется в

противотоке в шахте дымохода) (PPS)

C

93x

Ø 80/125 мм

Ø 80 мм

20

20

20

20

20

Разделение потоков воздух/дымовые газы при помощи переход-

ника на 2 потока, простые раздельные трубопроводы (воздух для

горения забирается снаружи) (PPS)

C

53

Ø

60/100 мм

на 2 x 80 мм

35

28

40

28

38

Дымовая труба (простой жёсткий или гибкий трубопровод в шахте

дымохода) (воздух для горения забирается из помещения, где уста-

новлен котёл) (PPS)

B

23P

/B

33

Ø 80 мм (жесткий)

40

40

40

40

40

Ø 80 мм (гибкий)

40 (1)

40 (1)

40 (1)

40 (1)

38 (1)

Коллективный герметичный дымоход для котла (3 СЕР)

C

43P

Для расчёта такой системы обратиться к производителю коллективного гер-

метичного дымохода (3 СЕР)

(1)

:  Максимальная высота трубопровода дымовых газов (тип С

93х

 и В

23Р

/В

33Р

) от колена до окончания не должна превышать 25 м для гибкого трубопровода из

PPS. При превышении этих значений необходимо установить крепёжные хомуты на участке после 25 м.

(1) Увеличение горизонтального участка на 1 м приводит к уменьшению значения Lмакс на 1,2 м (Lмакс. — см. таблицу ниже)

ТРЕБОВАНИЯ

ТИП С

13(Х)

Подсоединение воздух/дымовые

газы при помощи коаксиальных

трубопроводов с горизонтальным

окончанием (коаксиальный дымоход)

ТИП С

33(Х)

Подсоединение воздух/дымовые

газы при помощи коаксиальных

трубопроводов с вертикальным

окончанием (выход на крышу)

ТИП С

93(Х)

Подсоединение воздух/дымовые

газы при помощи коаксиальных

трубопроводов в котельной и обычных

трубопроводов в шахте дымохода

(воздух для горения движется

в противотоке в шахте дымохода)

или

ТИП С

93(Х)

Подсоединение воздух/дымовые

газы при помощи коаксиальных

трубопроводов в котельной и обычных

гибких трубопроводов в шахте

дымохода (воздух для горения движется

в противотоке в шахте дымохода).

ТИП C

53

Раздельное подсоединение воздуха

и дымовых газов при помощи

переходника для разделения на 2

потока и обычных трубопроводов

(воздух для горения забирается

снаружи).

ТИП B

23P

/B

33

Подсоединение к дымовой трубе

(воздух для горения забирается из

помещения).

ТИП С

23X

Подсоединение к коллективному

герметичному дымоходу (3 CEp).

129164 Россия, г. Москва, Зубарев переулок, д. 15/1,
Бизнес-центр «Чайка Плаза», офис 309
Тел./факс: +7 (495) 221-31-51
Тел.: 8 800 333 17 18 (бесплатно по России)
www.dedietrich.ru
E-mail: info@dedietrich.ru

ООО «БДР ТЕРМИЯ РУС»

De Dietrich. 08/2019

Больше информации о котлах серии

Naneo S содержится в соответству-

ющем разделе на сайте De Dietrich.

Ссылка для перехода в этот раздел:

bit.ly/naneo-s

Более детальное описание различных конфигураций для

котлов NANEO S PMC-S приведено в соответствующем

разделе технической брошюры «Дымоходы» и в действу-

ющем каталоге продукции:

bit.ly/fume-naneo
