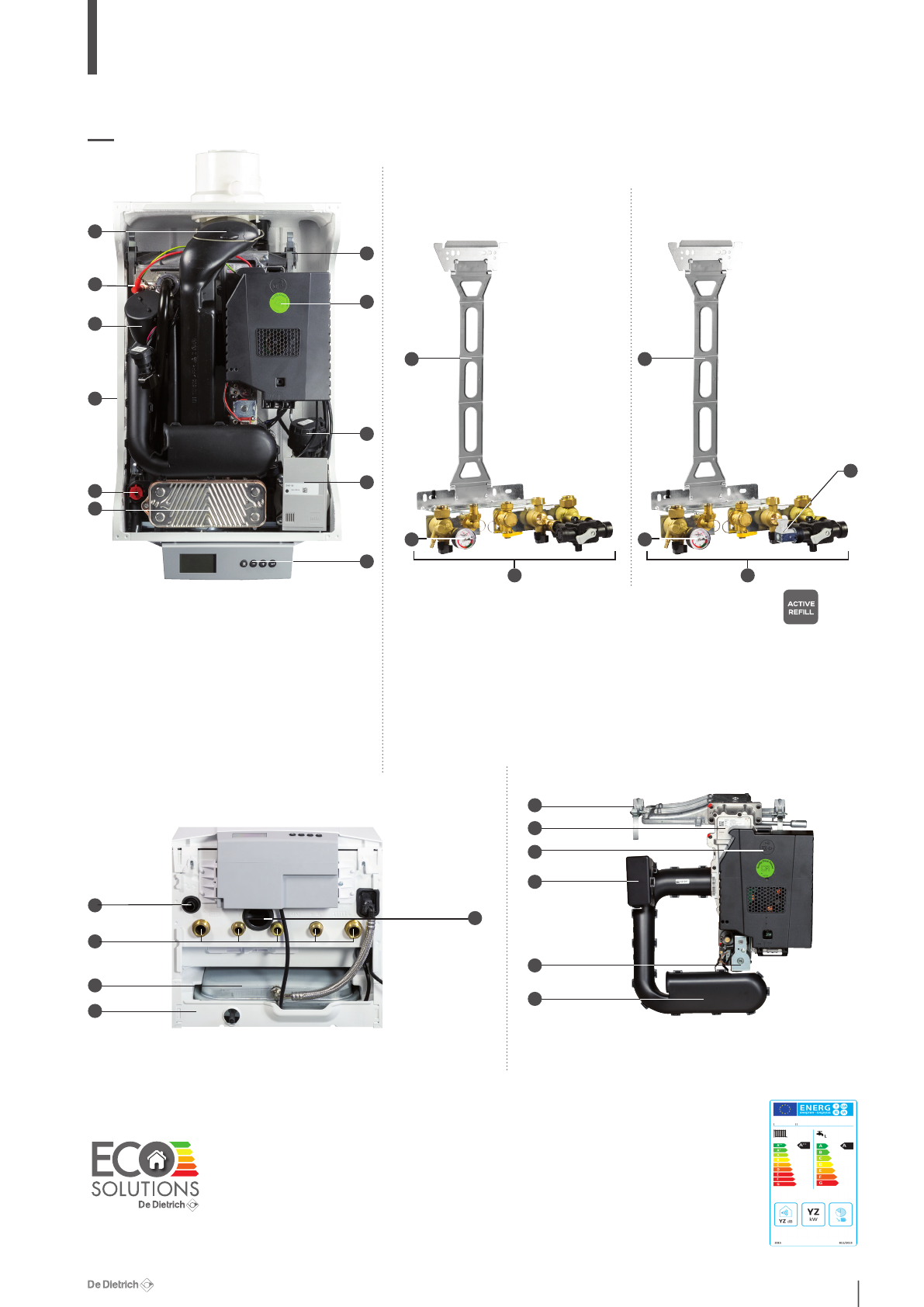

ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

A

   Отвод дымовых газов

B

   Электрод розжига и ионизации

C

   Литой теплообменник из сплава алюминия с кремнием

D

   Опорная рама со встроенным расширительным баком

E

   Предохранительный клапан 3 бар

F

   Пластинчатый теплообменник из нержавеющей стали для

ГВС, с большой поверхностью теплообмена (только для

котлов PMC-S … MI)

G

   Автоматический  воздухоотводчик

H

   Модуль  газ-воздух

I

   Переключающий клапан отопление/ГВС

J

   Электронный модулирующий насос с классом

энергоэффективности А (EEI < 0,23)

K

   Панель управления (см. стр. 6)

A

   Складная монтажная рама

B

   Термоманометр

C

   Краны для воды и газа, а также

разъединитель

D

   Клапан для системы

автоматической подпитки

“Active Refill System”

ОПИСАНИЕ

EMCS_Q0006

PMC-S … MI

КОТЁЛ, ВИД СНИЗУ

EMCS_Q0007

МОДУЛЬ ГАЗ-ВОЗДУХ

NANEO_Q0027

МОНТАЖНАЯ РАМА

(дополнительное оборудование)

• С УСТАНОВЛЕННЫМ

КЛАПАНОМ ДЛЯ ПОДПИТКИ

EMCS_Q0009

B

A

C

D

E
F

B

G

H

I

J

K

A

C

A

B

C

D

E

A

   Сброс с предохранительного

клапана

B

   Места подсоединения монтажной

рамы

C

   Расширительный  бак

D

   Опорная  рама

E

   Место для сифона для отвода

конденсата

A

   Газовая  модулирующая

горелка с диапазоном

модуляции от 24 до 100%

B

   Обратный  клапан

C

 Вентилятор

D

   Шумоглушитель  забора

воздуха

E

   Газовый  клапан

F

   Фильтр забора воздуха

A

B

C

D

E

F

D

NANEO_Q0100

B

A

C

• СТАНДАРТНАЯ

Продукция De Dietrich с маркировкой ECO-SOLUTIONS — это самое современное и эконо-

мичное оборудование, которое обеспечивает максимальный уровень комфорта и заботится

об охране окружающей среды.
Рядом с этикеткой ECO-SOLUTIONS находится этикетка с обозначением класса энергоэф-

фективности Вашего оборудования.
