6

ПАНЕЛЬ

УПРАВЛЕНИЯ

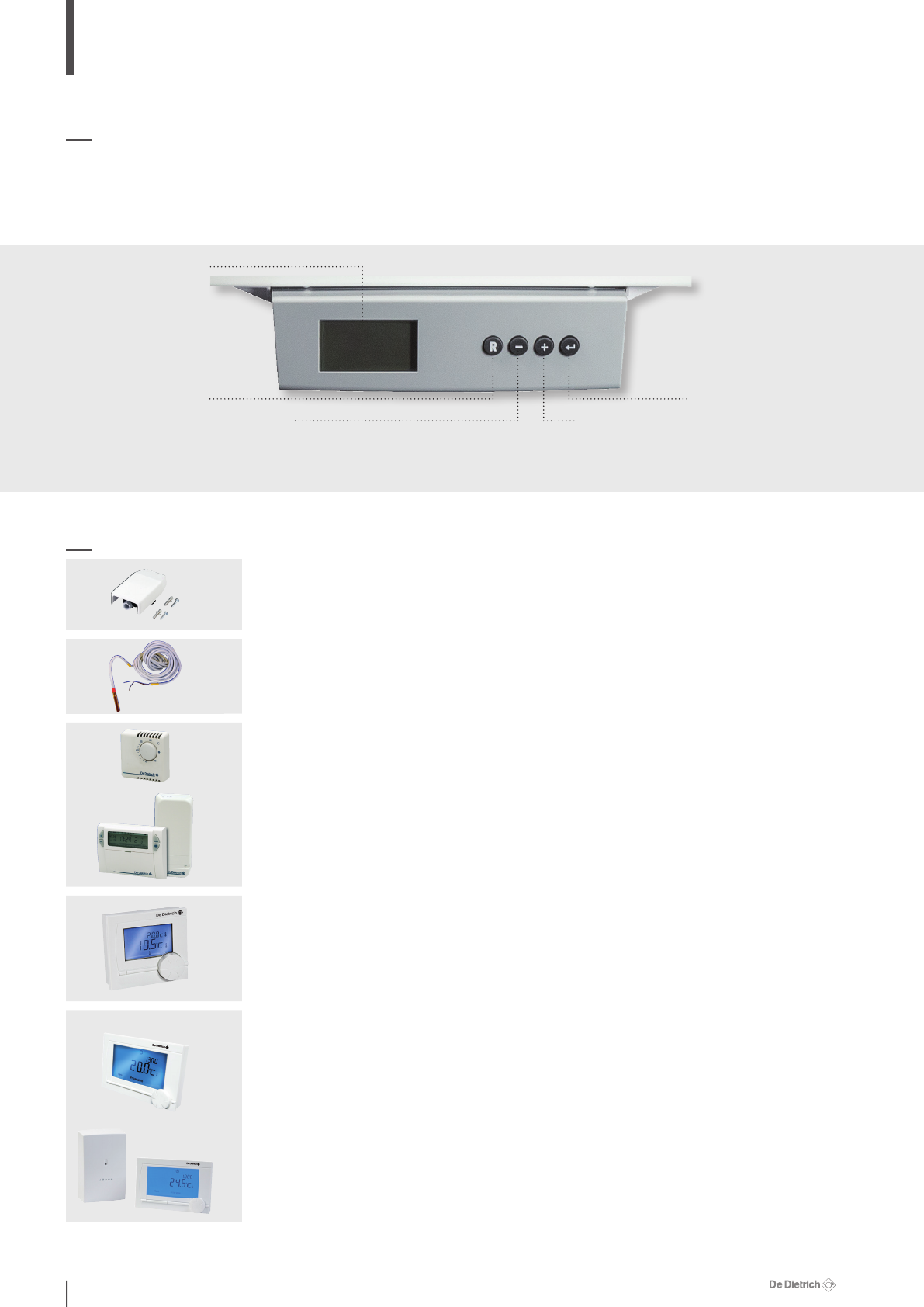

ПАНЕЛЬ УПРАВЛЕНИЯ КОТЛОВ PMC-S

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ ДЛЯ ПАНЕЛИ УПРАВЛЕНИЯ КОТЛОВ PMC-S

На котлах PMC-S установлена очень простая в эксплуатации панель управления с ЖК-дисплеем. Панель управления установлена под котлом, но

она съёмная. В случае необходимости её можно установить на стене. В базовом комплекте поставки есть 4 клавиши для регулировки температуры

отопления и ГВС, а также для доступа в режим «трубочист» и для сброса. Все параметры панели управления также можно настроить при помощи

этих 4 клавиш. Возможности панели управления можно расширить за счёт различного дополнительного оборудования: модулирующие термостаты

комнатной температуры, проводной термостат комнатной температуры SMART TCo, датчик наружной температуры и др. (см. ниже).

ЖК-дисплей с индикацией:

•  меню

•  екущего режима работы

•  текущих измеренных значений

•  счётчиков

•  кодов ошибок



Клавиша Reset (Сброс)



Клавиша регулировки температуры ГВС



 +



: одновременное нажатие на эти 2 клавиши включает режим «Трубочист»



 +

 

: одновременное нажатие на эти 2 клавиши обеспечивает доступ к меню



+



: одновременное нажатие на эти 2 клавиши позволяет пролистывать параметры меню

Клавиша подтверждения



Клавиша регулировки температуры отопления



8575Q034

ДАТЧИК НАРУЖНОЙ ТЕМПЕРАТУРЫ

ЕД. ПОСТ.

 FM 46

Для погодозависимого регулирования (управления отоплением по наружной температуре) можно исполь-

зовать только датчик наружной температуры или датчик наружной температуры совместно с комнатными

термостатами.

MCR_Q0018

ДАТЧИК ГВС

ЕД. ПОСТ.

 AD 226

Датчик ГВС обеспечивает управление нагревом (с приоритетом) горячей санитарно-технической воды в ём-

костном водонагревателе.

8666Q120A / 8801Q003

ПРОВОДНОЙ ПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ

ЕД. ПОСТ.

 AD 247

БЕСПРОВОДНОЙ ПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ

ЕД. ПОСТ.

  AD 248

НЕПРОГРАММИРУЕМЫЙ ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ

ЕД. ПОСТ.

 AD 140

Программируемые термостаты комнатной температуры обеспечивают недельное программирование и

управление отоплением путём воздействия на горелку и согласно следующим режимам работы: «Автомати-

ческий»: в соответствии с заданной недельной программой; «Постоянный»: постоянное поддержание задан-

ной комнатной температуры; «Отпуск».

Беспроводной термостат поставляется с блоком радиопередатчика, который устанавливается на стену ря-

дом с котлом.

Непрограммируемый термостат комнатной температуры обеспечивают поддержание заданного значения

комнатной температуры путём воздействия на горелку.

NANEO_Q0043A

УПРОЩЁННЫЙ МОДУЛИРУЮЩИЙ ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ

“OPENTHERM”

ЕД. ПОСТ.

 AD 301

При помощи этого термостата, в котором присутствует датчик температуры, можно поддерживать заданное

пользователем значение комнатной температуры, воздействуя на модуляцию мощности котла. Также тер-

мостат позволяет изменять заданное значение температуры горячей санитарно-технической воды, а также

отображать сообщения об ошибках.

AD 289

AD 288

isense_Q0004 + isense_Q0003

МОДУЛИРУЮЩИЙ ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ “OPENTHERM”

(ПРОВОДНОЙ)

ЕД. ПОСТ.

AD 289

МОДУЛИРУЮЩИЙ ТЕРМОСТАТ КОМНАТНОЙ ТЕМПЕРАТУРЫ “OPENTHERM”

(БЕСПРОВОДНОЙ)

ЕД. ПОСТ.

AD 288

Эти термостаты обеспечивают регулирование и недельное программирование отопления и горячего водоснабжения.

Они адаптируют мощность котла к реальным потребностям системы. Возможны 3 режима работы:

•

АВТОМАТИЧЕСКИЙ:

 в соответствии с заданной недельной программой. Для каждого программируемого

периода можно установить желаемую комнатную температуру.

•

ПОСТОЯННЫЙ:

 позволяет поддерживать постоянной заданную дневную, ночную температуру или темпе-

ратуру защиты от замораживания.

•

ОТПУСК:

 используется при длительном отсутствии. Позволяет задать дату начала и окончания отпуска, а

также значение поддерживаемой комнатной температуры.

Беспроводная версия поставляется с приёмопередатчиком, который устанавливается на стене рядом с котлом.

AD 140

AD 248

AD 301
