2

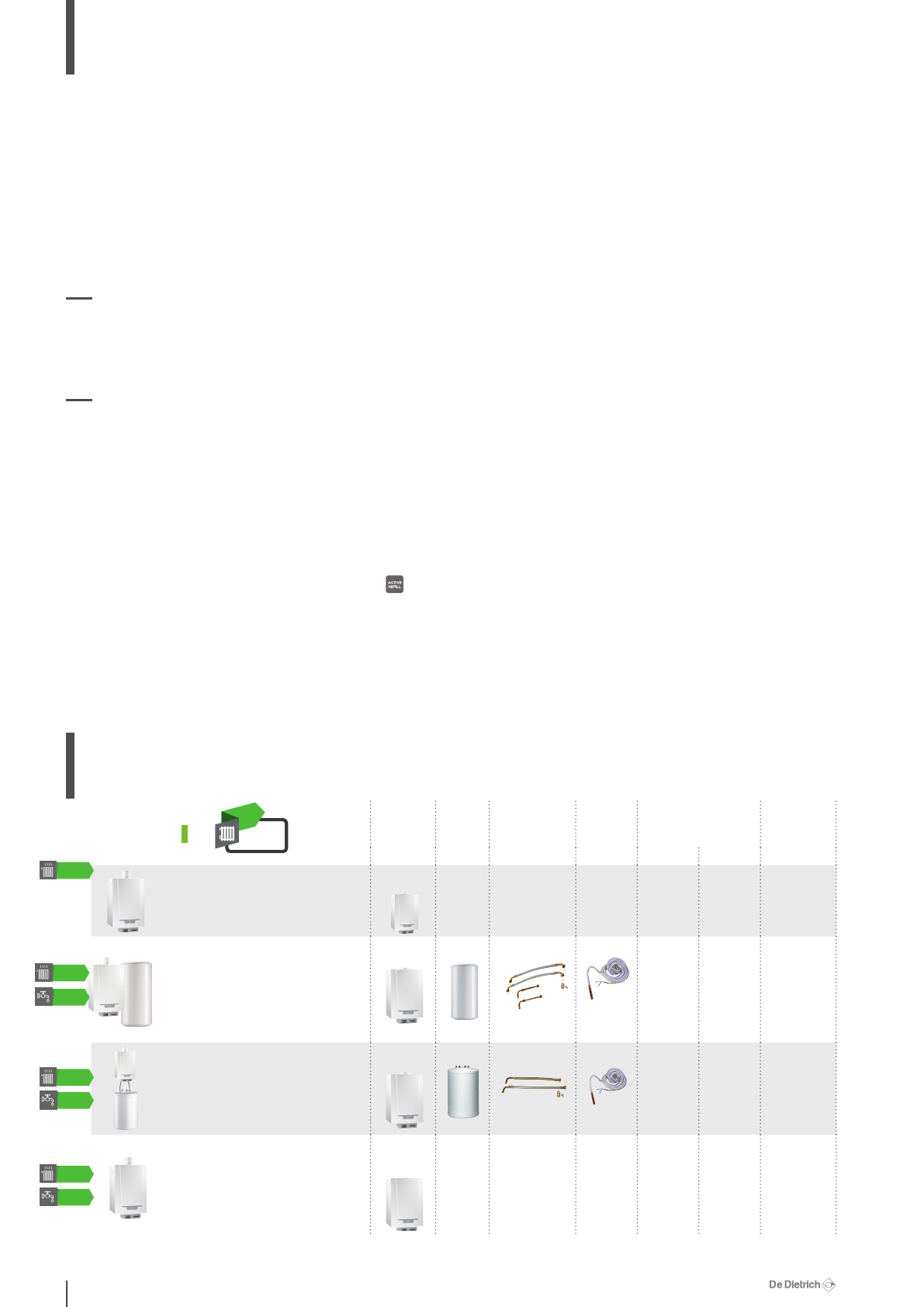

МОДЕЛЬ

КОТЁЛ

ВОДО-

НАГРЕ-

ВАТЕЛЬ

НАБОР ДЛЯ

ПОДКЛЮЧЕНИЯ

КОТЛА/ВОДО-

НАГРЕВАТЕЛЯ

ДАТЧИК

ГВС

ДИАПАЗОН МОЩНОСТИ

(РЕЖИМ ОТОПЛЕНИЯ),

кВт

ДИАПАЗОН

МОЩНОСТИ

(РЕЖИМ ГВС),

кВт

50/30°C

80/60°C

EMCS_Q0002

PMC-S 24

PMC-S 34

Одноконтурные котлы только

для отопления

HP 120

HP 131

-

-

-

6,1 - 24,8

8,5 - 35,7

5,5 - 23,4

7,7 - 34,7

5,5 - 23,8

7,7 - 34,7

EMCS_Q0004

PMC-S 24 + BMR 80

PMC-S 34 + BMR 80

Двухконтурные котлы для отопления

и ГВС с внешним водонагревателем

ёмкостью 80 литров, который уста-

навливается справа или слева от

котла

HP 120

HP 131

EE 53

HR 93

AD 226

6,1 - 24,8

8,5 - 35,7

5,5 - 23,4

7,7 - 34,7

5,5 - 23,8

7,7 - 34,7

EMCS_Q0003

PMC-S 24 + SRB 130

PMC-S 34 + SRB 130

Двухконтурные котлы для отопления

и ГВС с внешним водонагревателем

ёмкостью 130 литров, который уста-

навливается под котлом

HP 120

HP 131

EE  81

HR 92

AD 226

6,1 - 24,8

8,5 - 35,7

5,5 - 23,4

7,7 - 34,7

5,5 - 23,8

7,7 - 34,7

EMCS_Q0002

PMC-S 24/28 MI

PMC-S 30/35 MI

PMC-S 34/39 MI

Двухконтурные котлы для отопления

и ГВС проточного типа с пластинча-

тым теплообменником

HP 121

HP 122

HP 123

-

-

-

6,1 - 24,8

8,5 - 31,0

8,5 - 35,7

5,5 - 23,4

7,7 - 29,8

7,7 - 34,7

5,5 - 27,5

7,7 - 33,9

7,7 - 37,8

ОПИСАНИЕ

СЕРИИ

МОДЕЛЬНЫЙ РЯД

КОТЛОВ

Котлы PMC-S 24, 34 и PMC-S … MI поставляются полностью в сборе. Они протестированы на заводе. Котлы предварительно настроены для работы

на природном газе. Возможна работа на пропане после простой настройки параметров на панели управления котла и механической предвари-

тельной настройки газового клапана.

Котлы PMC-S 24 и PMC-S 34

 изначально оборудованы переключающим клапаном отопление /ГВС для подсоединения ёмкостного водонагревателя

для ГВС.

В качестве дополнительного оборудования предлагаются 2 типа водонагревателей:

•  BMR 80 ёмкостью 80 литров, который устанавливается справа или слева от котла – модель PMC-S 24 + BMR 80 или PMC-S 34 + BMR 80;

•  Напольный водонагреватель SRB 130 ёмкостью 130 литров, который устанавливается под котлом - модель PMC-S 24 + SRB 130 или PMC-S 34 + SRB 130.

Котлы PMC-S … MI

— это двухконтурные котлы. Уровень комфорта по ГВС - *** в соответствии с EN 13203, он обеспечивается за счёт пластинчатого

теплообменника с большой площадью теплообмена.

• КПД до 109,2 % (30% от номинальной мощности котла, температурный режим 50/30 ˚С);

• NOx < 50 мг/кВт•ч;

• Класс NOх: 6, в соответствии с EN 15502-1-A1;

• Низкий уровень шума.

•  Предварительно настроенный настенный газовый конденсационный котёл;

•

Очень компактный: 368 х 674 х 364 мм и очень лёгкий котёл с инновационным дизайном;

•

Высокоэффективный, компактный литой теплообменник из сплава алюминия с кремнием;

•

Состав модуля газ-воздух: модулирующая газовая горелки с диапазоном модуляции от 24% до 100%

 — идеальная адаптация мощности котла к

потребностям в тепле; обратный клапан для работы с коллективным дымоходом под избыточным давлением; центральный блок управления; труба

Вентури; вентилятор с шумоглушителем для забора воздуха на горение; труба подачи газа;

•

Гидравлический модуль

 содержит электронный модулирующий насос с классом энергоэффективности А (EEI < 0,23), переключающий клапан

отопление/ГВС, пластинчатый теплообменник с большой площадью теплообмена для нагрева горячей санитарно-технической воды в моделях

PMC-S … MI, предохранительный клапан на 3 бар, ограничитель расхода, датчик расхода для моделей PMC-S … MI;

•  Расширительный бак 8 л, встроенный в опорную раму;

•  Предлагаемая в качестве дополнительного оборудования

монтажная рама

 содержит краны для воды и газа, разъединитель (краны для воды и газа,

а также разъединитель – латунные), механический термоманометр, коллектор для слива и подсоединительные трубопроводы для него, а также

клапан для автоматической подпитки

“Active Refill System”

•

Съёмная панель управления

 расположена под котлом. В случае необходимости её можно установить на стене. Панель управления и центральный

модуль соединены при помощи кабеля. Благодаря ЖК-дисплею панель и 4 клавишам для регулировки температуры отопления и ГВС, а также для

доступа в режим «трубочист» и для сброса, панель управления очень проста в эксплуатации. Все параметры панели управления также можно

настроить при помощи этих 4 клавиш. Возможности панели управления можно расширить за счёт различного дополнительного оборудования:

модулирующие термостаты комнатной температуры, проводной термостат комнатной температуры SMART TC

O

 и др. (см. стр. 6 и 7).

•  Возможны различные конфигурации для забора воздуха на горение и отвода дымовых газов: горизонтальный или вертикальный коаксиальный

дымоход (тип С

13х

 и С

33х

); подсоединение к дымовой трубе (тип B

23p

 или С

93х

); раздельные трубопроводы для забора воздуха и отвода дымовых газов

(тип С

53х

); подсоединение к коллективному герметичному дымоходу (тип С

43х

). Принадлежности для дымоходов заказываются в качестве дополни-

тельного оборудования. Более подробно – см. технический буклет «Дымоходы».

ВЫСОКИЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ

ПРЕИМУЩЕСТВА

EASYLIFE

A

A+

A++

A+++

B

C

D

E

A

A+

A++

A+++

B

C

D

E

A

A+

A++

A+++

B

C

D

E

A

A+

A++

A+++

B

C

D

E

A

A+

A++

A+++

B

C

D

E

A

A+

A++

A+++

B

C

D

E

A

A+

A++

A+++

B

C

D

E

+

+

+

+

+

+

SONDE

D’AMBIANCE

SONDE

D’AMBIANCE

SONDE

EXTÉRIEURE

A

+

A

+

С

ДАТЧИКОМ

КОМНАТНОЙ

ТЕМПЕРАТУРЫ

A

+

AVEC

AVEC

SONDE

D’AMBIANCE

AVEC

A

+

PICTO_APLUS

SONDE

D’AMBIANCE

A

+

A

+

AVEC

SONDE

D’AMBIANCE

AVEC

SONDE

D’AMBIANCE

SONDE

EXTÉRIEURE

SONDE

D’AMBIANCE

SONDE

EXTÉRIEURE

A

+

AVEC

AVEC

A

+

1

2

3

4

5

6

7

8

С

ДАТЧИКОМ

НАРУЖНОЙ

ТЕМПЕРАТУРЫ

*С термостатом комнатной температуры – ед. поставки AD 288, AD 289, AD 301, AD 324

*
