ПО УСТАНОВКЕ

ТРЕБОВАНИЯ

ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Важное примечание:

принцип работы конденсационного котла заключается в использовании энергии, которая содержится в водяных парах продуктов

сгорания (скрытая теплота парообразования).

Таким образом, для получения среднегодового КПД эксплуатации порядка 109% необходимо правильно рассчитать площадь отопительных приборов

(например, напольное отопление, низкотемпературное радиаторное отопление и пр.), чтобы получить как можно более низкую температуру в обрат-

ной линии, ниже точки росы, в течение всего отопительного периода.

ПОДКЛЮЧЕНИЕ К КОНТУРУ ОТОПЛЕНИЯ

Котлы PMC-S можно устанавливать только на отопительных установках с закрытым контуром отопления. Отопительные установки должны быть

промыты, чтобы удалить частицы меди (льна, флюса), оставшиеся после монтажа отопительной установки, а также отложения, способные вызвать

неправильную работу установки (шум в установке, химическая реакция между металлами). Также, в случае установки котла на существующую ото-

пительную установку, её необходимо тщательно промыть, чтобы в новый котёл не попали шламовые отложения. С другой стороны, очень важно

защитить отопительную установку от возможной коррозии, отложения солей жёсткости и размножения микроорганизмов при помощи ингибитора

коррозии, который должен подходить для всех типов отопительных установок (стальные и чугунные радиаторы, напольное отопление с трубами из

сшитого полиэтилена). Используемые химические продукты для обработки воды контура отопления должны иметь соответствующие сертификаты и

рекомендации для применения.

Через сифон, установленный в котле, осуществляется отвод конденсата в канализацию. Подсоединение должно быть съёмным, слив конденсата

должен быть видимым. Фитинги и трубопроводы должны быть из коррозионностойкого материала.

Система нейтрализации конденсата предлагается в качестве дополнительного оборудования (ед. поставки SA 1, см. стр. 8).

PMC-S 24

Расход, л/ч

EMC-S / PMC-S 24

EMCS_F0014

0

100

200

300

400

500

600

Н

апор

, мбар

1200

1000

600

800

400

200

0

1030

645

212

24 кВт

402

15 кВт

1200

1000

600

800

400

200

0

0

100

200

300

400

500

600

1600

1400

700

1250

144

1500

267

329

1100

25 kW

30 kW

35 kW

144

267

329

25 кВт

30 кВт

35 кВт

EMC-S / PMC-S 34

EMC-S / PMC-S 30/35 M

EMC-S / PMC-S 34/39 Mi

EMCS_F0015

Расход, л/ч

Н

апор

, мбар

EMCS_F0016

1200

1000

600

800

400

200

0

0

100

200

300

400

500

600

1600

1400

700

860

760

680

1030

20 kW

24 kW

300

203

20 кВт

20 kW

18 кВт

20 kW

15 кВт

24 кВт

300

203

EMC-S / PMC-S 24/28 Mi

Расход, л/ч

Н

апор

, мбар

300

348

300

384

PMC-S 24/28 MI

PMC-S 34, PMC-S 30/35 MI, PMC-S 34/39 MI

EMCS_F0016

EMCS_F0014

EMCS_F0015

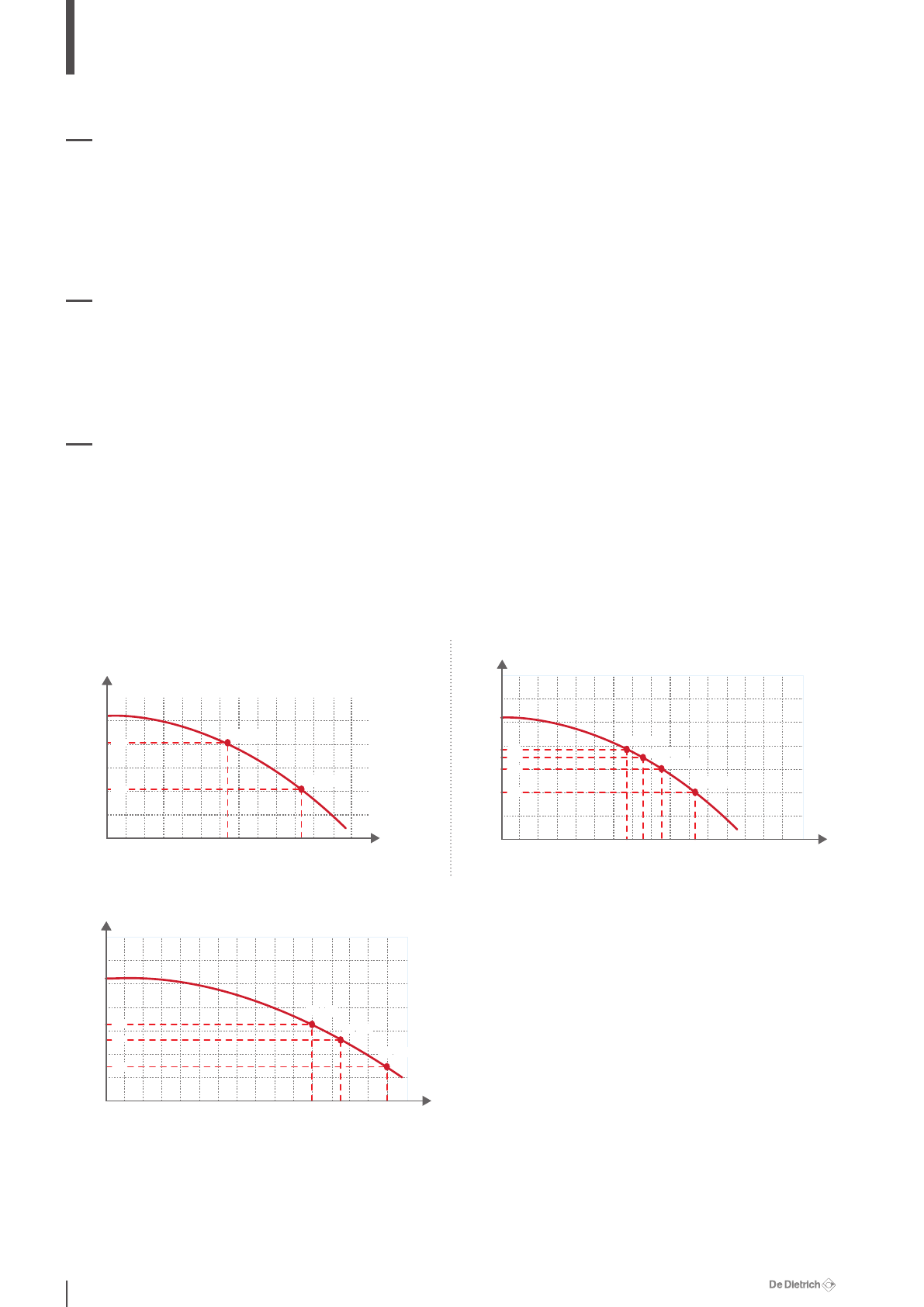

РАСПОЛАГАЕМЫЙ НАПОР ДЛЯ КОНТУРА ОТОПЛЕНИЯ ДЛЯ НАСОСА WILO YONOS PARA RS 15/6 КОТЛОВ PMC-S

ОТВОД КОНДЕНСАТА

ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ

Электрическое подключение должно соответствовать требованиям действующих норм и правил .

 Электрическая цепь питания котла должна иметь однополюсный выключатель, между контактами которого в открытом состоянии должно быть рас-

стояние > 3 мм. Защитить подключение к электрической сети при помощи предохранителя на 6 А.

Примечание:

•  Кабели датчиков должны прокладываться отдельно от силовых кабелей 220 В на расстоянии минимум 10 см;

•  Не рекомендуется выключать котёл при помощи основного сетевого выключателя, иначе будет невозможно воспользоваться функциями защиты от

замораживания и автоматической разблокировки насосов.
