8
Контрольные осмотры и техническое обслуживание
Logano SK645 / SK745 - Оставляем за собой право на изменения!
41
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
Котлы типоразмеров 1400 - 1850 кВт
Для удаления нагара из коллектора дымовых
газов необходимо снять крышку для чистки. Она
находится под теплоизоляцией коллектора
дымовых газов [3].
B
Отверните винты [1].
B
Снимите назад обшивку коллектора дымовых
газов [2].
B
Снимите назад теплоизоляцию коллектора
дымовых газов [3].

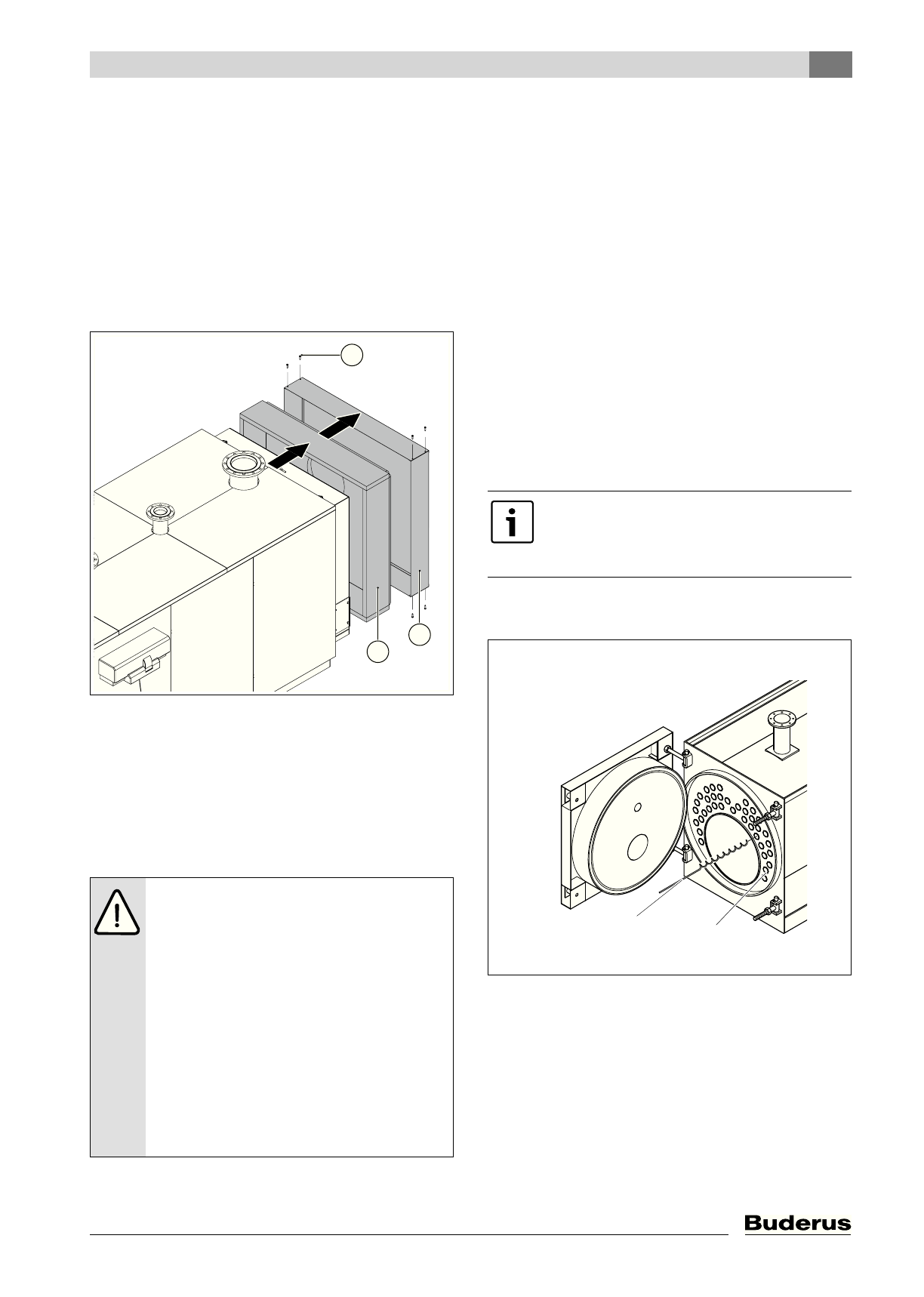

Рис 43 Снятие теплоизоляции коллектора
дымовых газов у котлов 1400 - 1850 кВт
1
Винты
2
Обшивка коллектора дымовых газов
3
Теплоизоляция коллектора дымовых газов
B
Очистите коллектор дымовых газов также как у
котлов 120 - 1200 кВт.
8.3.3
Установка турбуляторов
B
Задвиньте турбуляторы (1) в трубы
дополнительных поверхностей нагрева 2).
Если предварительное натяжение
турбуляторов [1] недостаточно, то необходимо его
скорректировать.
B
Выньте турбулятор [1] на расстояние до ѕ его
длины из трубы [2].
B
Согните турбулятор [1] на 10° – 15°.
B
Задвиньте турбулятор [1] в трубу [2].
B
Ещё раз проверьте предварительное
напряжение турубулятора [1].
B
Проверьте и, если требуется, замените
уплотнения на дверце горелки и люке для
чистки.
B
Проверьте состояние изолирующих колец
между теплоизоляцией дверцы горелки и трубой
горелки (заполнение кольцевой щели –
Æ
рис. 22, стр. 26).
B
Плотно закройте дверь горелки (
Æ
глава 5.4,
стр. 21).
Рис 44 Корректировка предварительного
напряжения турбуляторов
1
Турбулятор
2
Трубы дополнительных поверхностей нагрева
УВЕДОМЛЕНИЕ:
повреждение
оборудования из-за свободной
установки турбуляторов.
Турбуляторы без необходимого
предварительного натяжения
смещаются во время работы, выходят
из труб дополнительных поверхностей
нагрева и сгорают.
B
Проверьте предварительное
натяжение турбуляторов в трубах
дополнительных поверхностей
нагрева. Турбуляторы не должны
легко выниматься из труб
дополнительных поверхностей.
3
2
1
6 720 642 700-16.1O
Необходимые уплотнительные шнуры/
изолирующие кольца можно
приобрести в филиалах фирмы
Будерус.
6 720 615 362-37.1SL
1
2
