Контрольные осмотры и техническое обслуживание
Logano SK645 / SK745 - Оставляем за собой право на изменения!
39
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
8
Контрольные осмотры и техническое обслуживание
8.1
Общие указания
Предложите заказчику заключить договор на
ежегодное техническое обслуживание. Перечень
мероприятий, которые необходимо включить в
договор, приведен в главе 8.5 «Протокол осмотра
и технического обслуживания», стр. 45.
8.2
Подготовка котла к осмотру и
техническому обслуживанию
B
Выключите отопительную установку
(
Æ
B
Откройте дверцу горелки (
Æ
стр. 25).
8.3
Чистка котла
8.3.1
Чистка поверхностей нагрева и
турбуляторов щётками
B
Удалите турбуляторы [2] из труб
дополнительных поверхностей нагрева [3].
B
Очистите турбуляторы [2].
B
Очистите поверхности нагрева топочной
камеры [1] и трубы дополнительных
поверхностей нагрева [3] щётками [4].

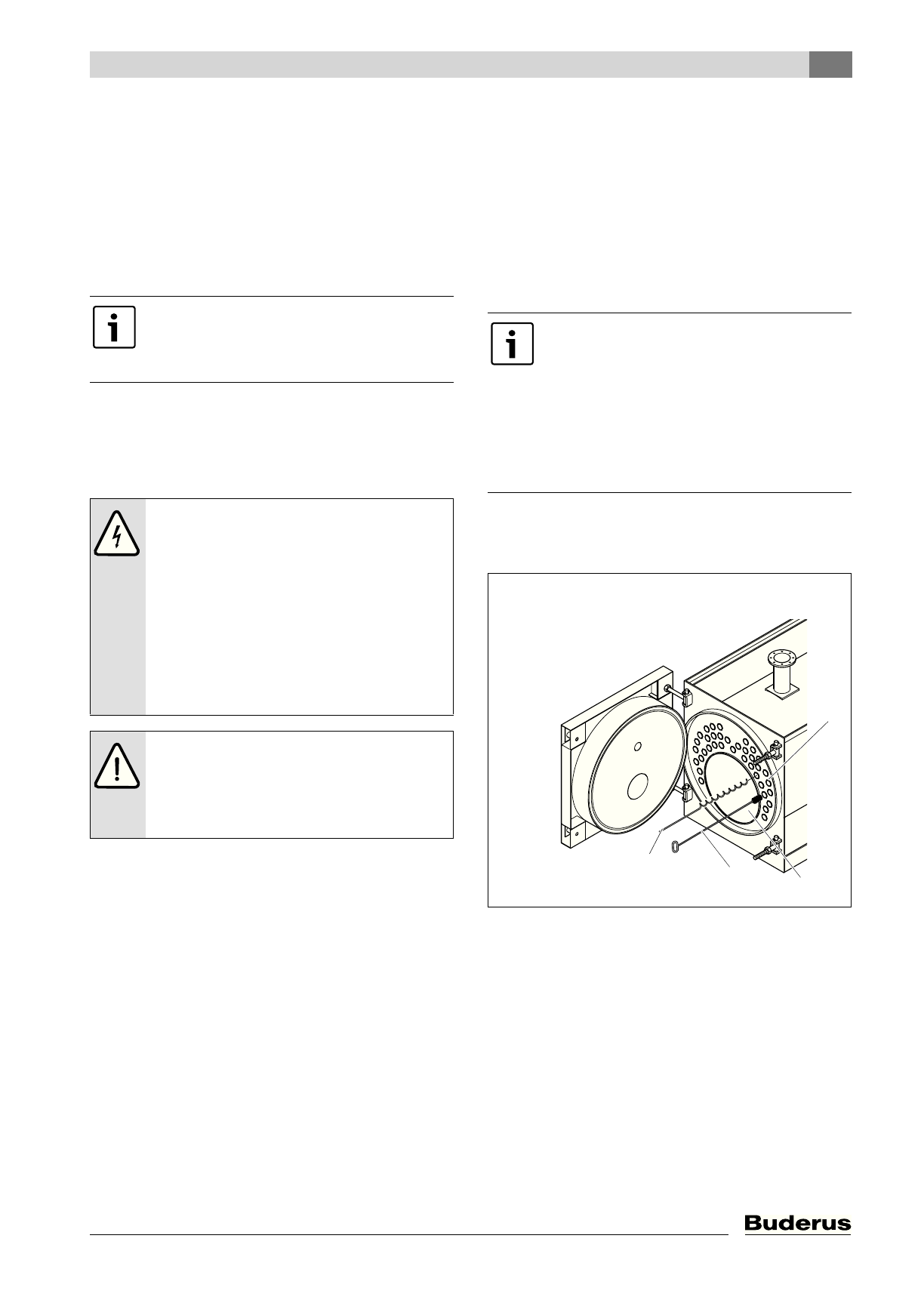

Рис 40 Чистка поверхностей нагрева
1
Топочная камера (поверхности нагрева топочной
камеры)
2
Турбулятор
3
Трубы дополнительных поверхностей нагрева
4
Щётка для чистки
Используйте только фирменные
запчасти Будерус. Запасные части
можно заказать по каталогу запчастей
фирмы Будерус.
ОПАСНО:
угроза для жизни из-за
поражения электрическим током при
открытой отопительной установке!
B
Перед открытием отопительной
установки необходимо обесточить
оборудование аварийным
выключателем или отключить
соответствующий защитный автомат
в здании.Обеспечьте защиту
отопительной установки от
случайного включения.
ОПАСНО:
опасность для жизни из-за
взрыва легковоспламеняющихся газов.
B
Работы с газовым оборудованием
возможны только при наличии
разрешения на их проведение.
Если Вы не протащили ершик щетки [4]
через всю трубу, то обратно её можно
будет вытащить только с большим
трудом.
B
Продвиньте ершик щетки на всю
глубину так, чтобы он выходил с
другой стороны трубы
дополнительных поверхностей
нагрева.
6 720 615 362-34.1SL
4
3
1
2
