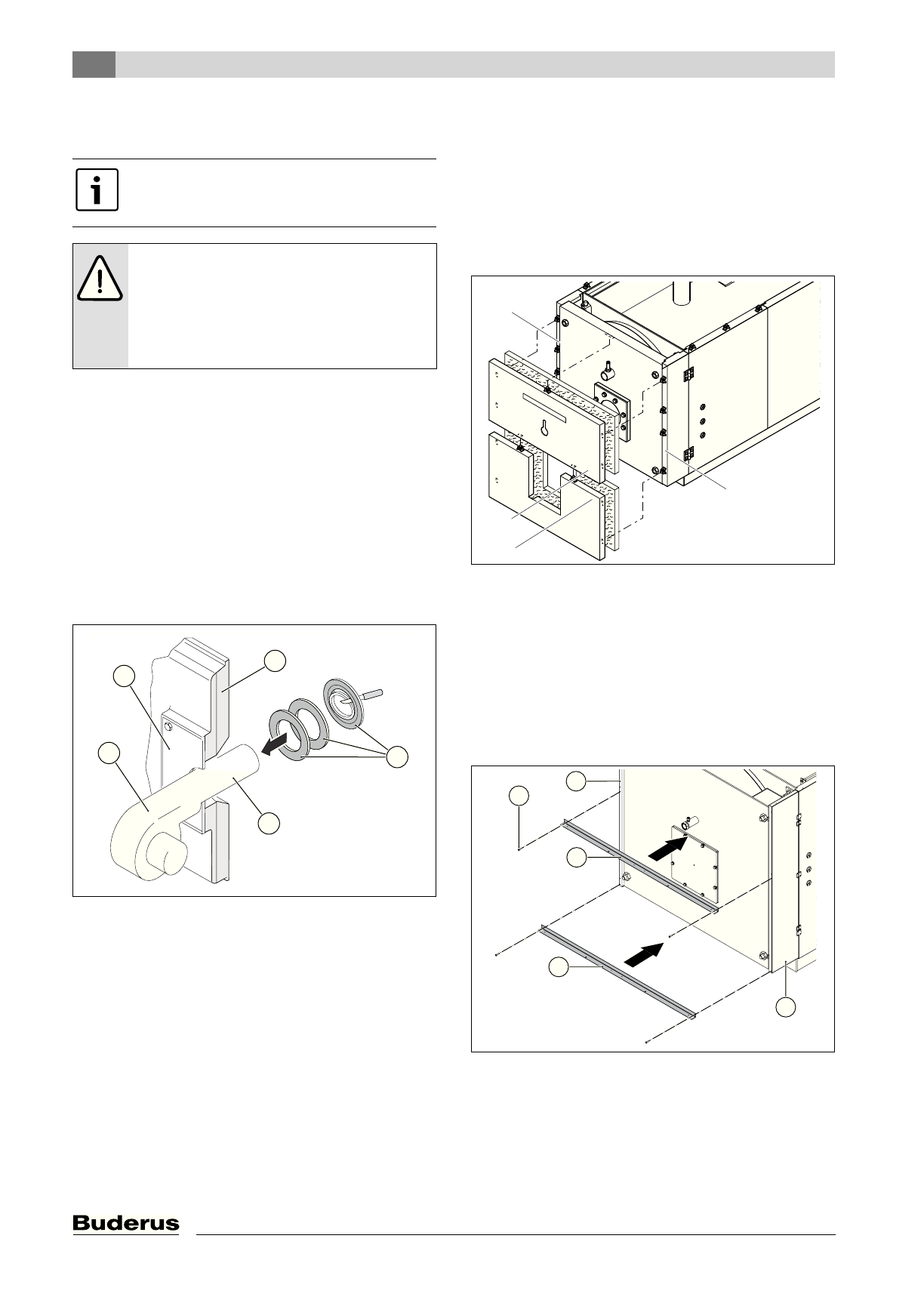

Монтаж
Logano SK645 / SK745 - Оставляем за собой право на изменения!
26
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
5.7.3
Установка горелки на пластину под
горелку
B
Закрепите болтами горелку [1] на пластине под
горелку [2].
B
Вырежьте изолирующие кольца [4] по диаметру
трубы горелки [5].
B
Вставьте изолирующие кольца [4] в щель между
теплоизоляцией дверцы горелки [3] и трубой
горелки [5].
B
Соедините обдув смотрового стекла с
горелкой [1], чтобы смотровое стекло
оставалось свободным от загрязнений.
B
Закройте дверцу и затяните гайки (
Æ
глава 5.4,
стр. 21). Подключите кабель к горелке [1].
Рис 22 Монтаж горелки
1
Горелка
2
Пластина под горелку
3
Теплоизоляция дверцы горелки
4
Изоляционные кольца
5
Труба горелки
5.8
Монтаж обшивки двери
5.8.1
Котлы типоразмеров 120 - 1200 кВт
B
Вставьте нижнюю обшивку двери [2] вместе с
теплоизоляцией в боковые стенки [3].
B
Сначала вставьте верхнюю обшивку двери [1] с
теплоизоляцией в нижнюю обшивку двери [2], а
затем в боковые стенки [3].
Рис 23 Монтаж обшивки двери на котлах 120 -
1200 кВт
1
Верхняя обшивка двери с теплоизоляцией
2
Нижняя обшивка двери с теплоизоляцией
3
Боковые стенки
5.8.2
Котлы типоразмеров 1400 - 1850 кВт
Первый этап (
Æ
рис. 24):
B
Прикрепите винтами [1] уголки жёсткости [3] и
[4] обшивки двери к малым боковым стенкам [2].
Рис 24 Установка обшивки двери у котлов 1400 -
1850 кВт, первый этап
1
Винт
2
Малая боковая стенка
3
Верхний уголок жёсткости
4
Нижний уголок жёсткости
При монтаже и подключении
пользуйтесь инструкцией по монтажу
соответствующей горелки.
УВЕДОМЛЕНИЕ:
повреждение
установки из-за неправильных
изолирующих колец.
B
Используйте только поставляемые с
оборудованием изолирующие
кольца.
6 720 615 362-30.2O
4
1
2
3
5
6 720 615 362-25.1SL
2
1
3
3
6 720 642 700-10.1O
2
3
4
2
1
