6
Пуск в эксплуатацию
Logano SK645 / SK745 - Оставляем за собой право на изменения!
36
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
B
Перекройте на котле подающую и обратную
линии.
B
Подключите подающую линию системы
отопления к водопроводу.
B
Подсоедините шланг к обратной линии системы
отопления установки.
B
Выведите шланг от обратной линии системы
отопления к сливу.
B
Откройте вентили подключенных потребителей
(на отопительных приборах и др.).
B
Промывайте отопительную систему водой из
водопровода до тех пор, когда из обратной
линии начнет вытекать чистая вода.
6.4
Подготовка отопительной
системы к пуску
При включении установки выполняйте следующие
требования:
B
Перед пуском в эксплуатацию отопительной
системы удалите воздух через предназначенное
для этого устройство.
B
Проверьте, закрыт ли смотровой люк на
сборном коллекторе дымовых газов.
B
Проверьте, надежно ли закрыта дверца
горелки.
B
Проверьте работоспособность устройств
безопасности.
B
Проверьте, имеется ли рабочее давление.
6.5
Включение системы управления
и горелки
B
Включение котла на системе управления
При включении системы управления запустите
горелку в автоматическом режиме. Затем горелка
может стартовать от системы управления.
Дальнейшая информация по этому вопросу
приведена в соответствующих инструкциях по
монтажу системы управления и горелки.
B
Заполните имеющийся в технической
документации протокол пуска в эксплуатацию
горелки.
6.6
Повышение температуры
дымовых газов
B
Включите котёл на системе управления.
Температура дымовых газов в новом котле при
температуре котловой воды 80
°C
и в зависимости
от настройки (связанной с номинальной
теплопроизводительностью) составляет около
205
°C
.
Удалив турбуляторы, можно дополнительно
повысить температуру дымовых газов.
B
Выключите котёл (
Æ
B
Откройте дверцу горелки (
Æ
глава 5.7.2,
стр. 25).
B
Удалите из труб дополнительных поверхностей
нагрева [1] два или три турбулятора [2]. При этом
начинать нужно с нижнего турбулятора.
B
Ещё раз проверьте температуру дымовых газов.
Если температура дымовых газов все ещё
слишком низкая, то:
B
Удалите из труб дополнительных поверхностей
нагрева [1] ещё два или три турбулятора [2].
Если температура дымовых газов слишком
высокая, то:
B
Вставьте турбуляторы [2] один за другим в
трубы дополнительных поверхностей нагрева [1]
до соответствующего снижения температуры
дымовых газов.

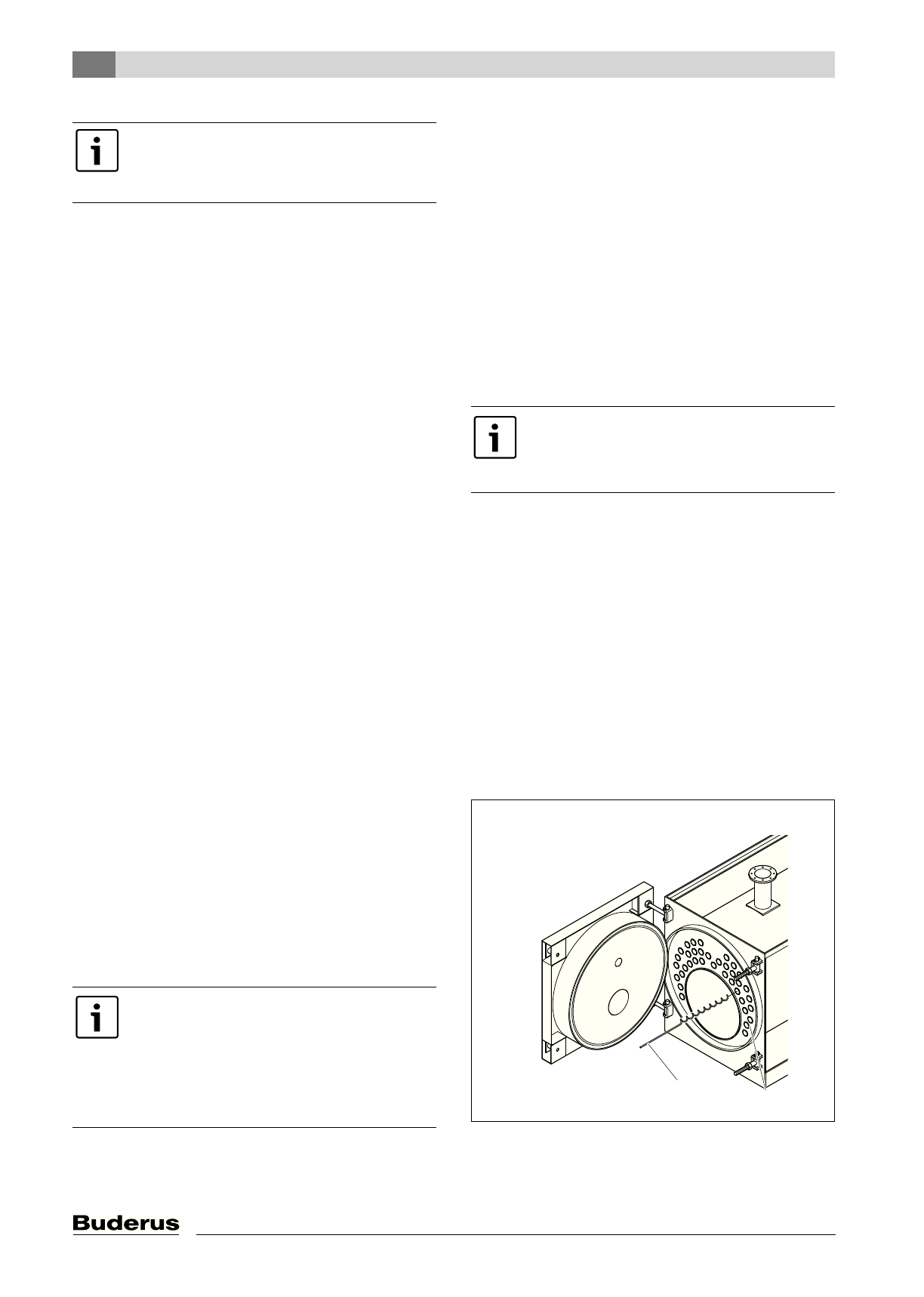

Рис 39 Удаление турбуляторов
1
Трубы дополнительных поверхностей нагрева
2
Турбулятор
Если система имеет несколько
отопительных контуров, то в этом
случае они должны быть промыты
последовательно один за другим.
Если при проведении замеров для
заполнения протокола пуска в
эксплуатацию установлено, что
температура дымовых газов в дымовой
трубе слишком низкая (опасность
образования конденсата), то эту
температуру можно повысить.
Если при этом потребуется отсоединить
от горелки газопровод, то обязательно
пригласите для выполнения этих работ
специалиста.
6 720 615 362-33.1SL
1
2
