Монтаж
Logano SK645 / SK745 - Оставляем за собой право на изменения!
32
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
5.12 Установка датчика
Точка замера находится сверху на корпусе котла.
B
Вставьте комплект датчика [1] до упора в
гильзу [6].
B
Закрепите в гильзе комплект датчика [1]
фиксатором [4].
B
Лишний кабель, капиллярные трубки и провод
датчика смотайте и уложите на теплоизоляцию
корпуса котла.

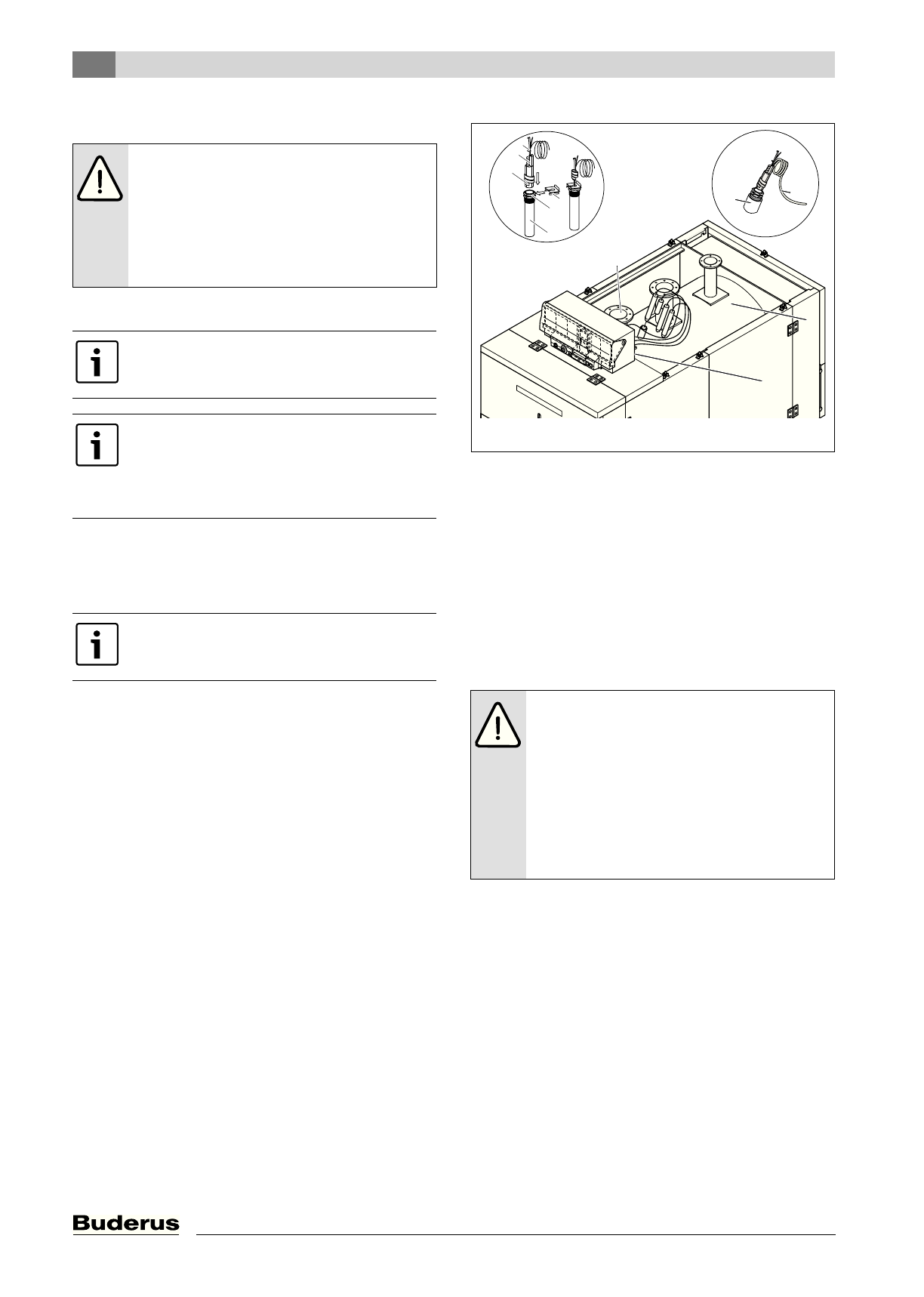

Рис 35 Установка комплекта датчика
температуры
1
Комплект датчика
4
Фиксатор датчика
6
Погружная гильза
При использовании системы управления
Logamatic 4212 с дополнительным модулем
ZM 427:
B
Установите накладной температурный датчик
ZM 427 на обратную линию котла.
УВЕДОМЛЕНИЕ:
неисправность
оборудования из-за поврежденных
капиллярных трубок.
B
Следите за тем, чтобы капиллярные
трубки при разматывании и
прокладке не перегнулись и не
защемились.
Температурный датчик регулятора
температуры имеет маркировку «TR».
Обратите внимание на различия в
монтаже комплекта датчиков при
использовании системы управления
Logamatic 4212 с дополнительным
модулем ZM 427 (см. ниже).
Пользуйтесь инструкциями на
дополнительное оборудование
УВЕДОМЛЕНИЕ:
повреждение
установки из-за неправильного
положения датчиков.
Монтаж температурного датчика в
другом месте может привести к
повреждениям установки.
B
Устанавливайте температурный
датчик ZM 427 только на обратную
линию котла.
6 720 615 362-21.1SL
10
8
7
9
1
2
3
4
6
5
11
