4
Транспортировка
Logano SK645 / SK745 - Оставляем за собой право на изменения!
17
NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT
4.2.1
Транспортировка котла вилочным
погрузчиком
4.2.2
Транспортировка котла на двух
грузоподъемных тележках
B
Подведите тележки под переднюю и заднюю
стенки котла.
B
Равномерно поднимите корпус котла двумя
тележками.

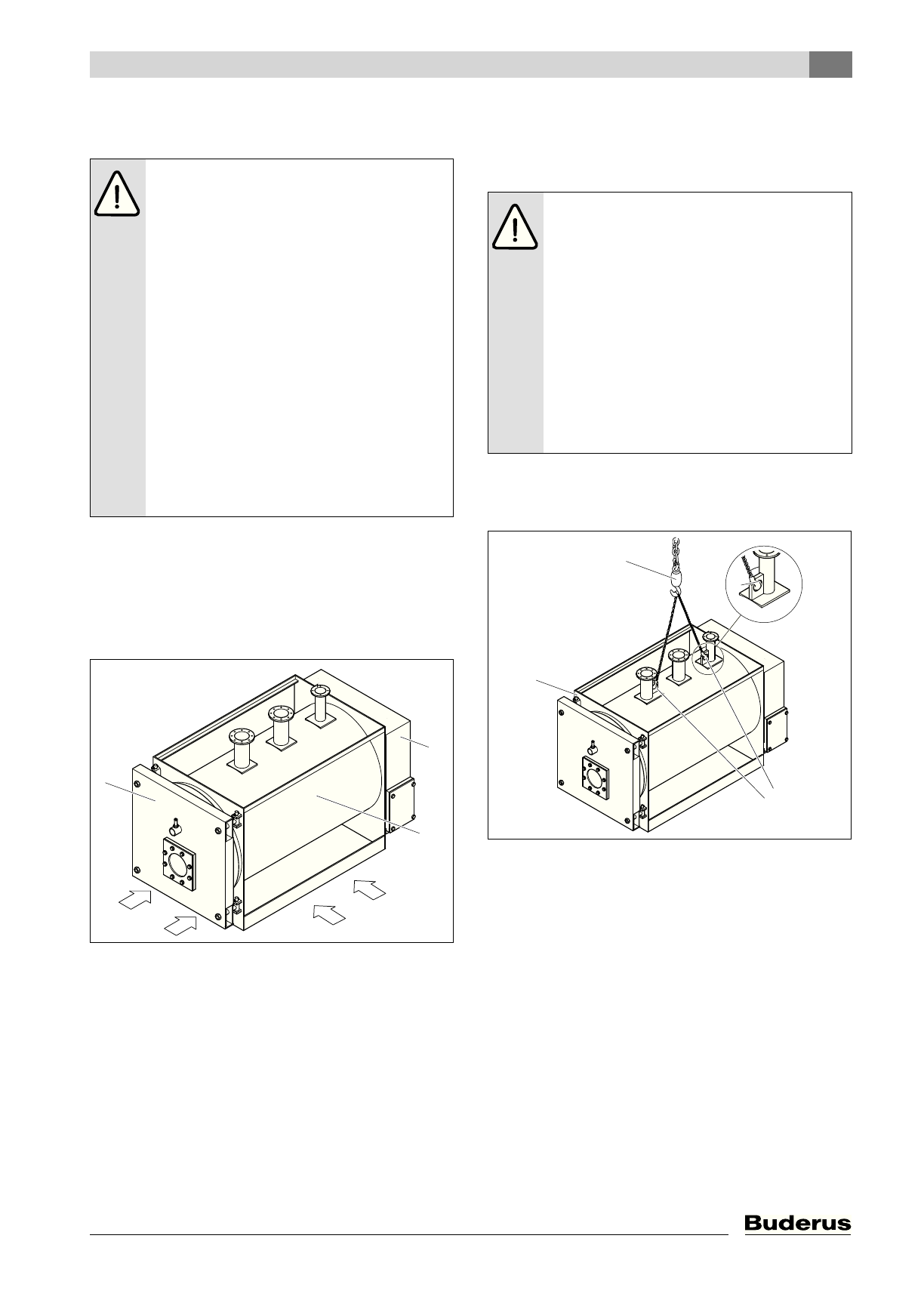

Рис 6
Транспортировка котла вилочным
погрузчиком/двумя грузоподъёмными
тележками
1
Передняя стенка котла
2
Задняя стенка котла
3
Котловой блок
4.3
Подъем котла краном
Котёл [1] можно поднимать и транспортировать
краном.
B
Крюки строп [3] вставьте в отверстия обоих
косынок жесткости [4] на корпусе котла.
B
Подвесьте стропы на крюк крана [2].
Рис 7
Подъем котла краном
1
Котёл
2
Крюк крана
3
Крюки строп
4
Отверстия в косынках жесткости
УВЕДОМЛЕНИЕ:
возможны
неисправности установки из-за
поврежденного корпуса котла.
Котёл можно перевозить вилочным
погрузчиком только в том случае, если
длины вил погрузчика хватает для
размещения на них всего корпуса котла
от передней до задней стенки.
B
Перед подъемом котла убедитесь,
что передняя и задняя стенки стоят
на вилах погрузчика.
B
Поднимайте котёл только за
выступы и укосины, а не за сам
корпус.
B
Большие котлы транспортируйте,
подведя вилы погрузчика с боковой
стороны, или с помощью роликов для
тяжелых грузов.
6 720 615 362-05.1SL
1
2
3
ОПАСНО:
опасность для жизни из-за
падения груза.
B
Используйте стропы только
одинаковой длины.
B
Стропы должны находиться в
безукоризненном состоянии.
B
Вставляйте крюки только в
предусмотренные для них отверстия
в косынках жесткости.
B
Поднимать котёл краном
разрешается только крановщикам,
обладающим соответствующей
квалификацией.
6 720 615 362-06.1SL
2
1
4
3
