8.3.2
Чистка коллектора дымовых газов
Котлы типоразмеров 120 - 1200 кВт
Для удаления нагара из коллектора дымовых
газов необходимо снять крышку для чистки. Она
находится за боковой стенкой [3].
B
Откиньте вверх заднюю крышку [4].
B
Потяните назад и выньте вверх верхнюю
заднюю стенку [1] вместе с теплоизоляцией.
B
Снимите назад нижнюю заднюю стенку [2].
B
Откройте боковую стенку [3].

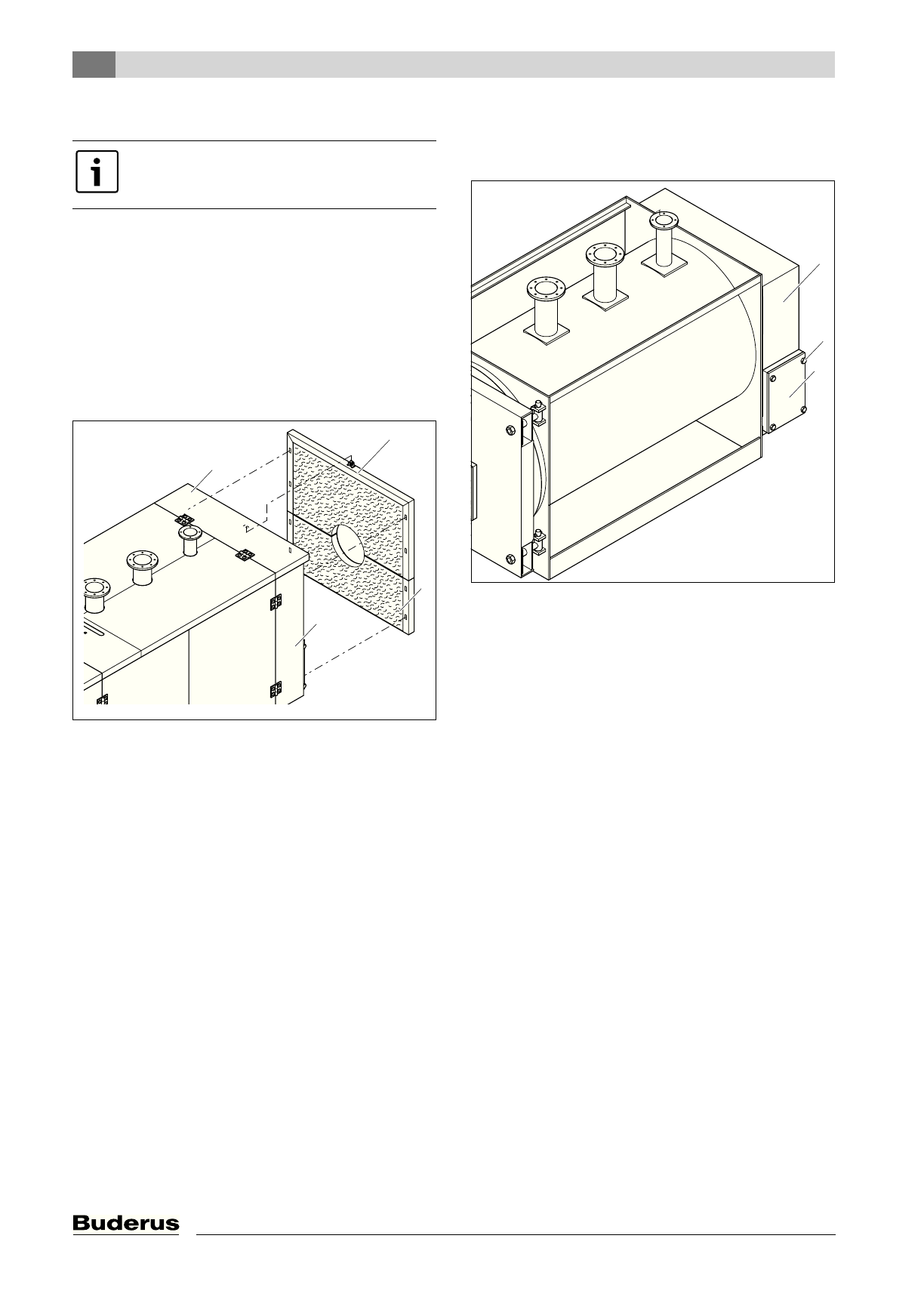

Рис 41 Демонтаж задней стенки у котлов 120 -
1200 кВт
1
Верхняя задняя стенка с теплоизоляцией
2
Нижняя задняя стенка с теплоизоляцией
3
Задняя боковая стенка
4
Задняя крышка
B
Отверните гайки и снимите шайбы с крышки для
чистки [2].
B
Снимите крышку для чистки коллектора
дымовых газов [3].
B
Удалите нагар из топочной камеры (
Æ
стр. 39), газоотводящих каналов, а также из
сборного коллектора дымовых газов [1].
Рис 42 Снятие крышек для чистки
1
Коллектор дымовых газов
2
Винты
3
Крышка для чистки коллектора дымовых газов
У котлов нужно демонтировать
обшивку, так как под ней находится
крышка для чистки.
1
1
2
6 720 615 362-35.1SL
1
2
3
4
6 720 615 362-36.1SL
3
2
1
