12
Проверка/техобслуживание
Logamax -
Оставляем за собой право на изменения!
39
B
Осторожно отсоединить штекерный разъем на
запальных электродах (
Æ
рис. 35, [1]).
B
Осторожно отсоединить штекерный разъем на
электроде контроля пламени [5].
B
Отсоединить крепежный уголок [3].
B
Отвернуть накидную гайку под горелкой и снять
узел горелки [4].

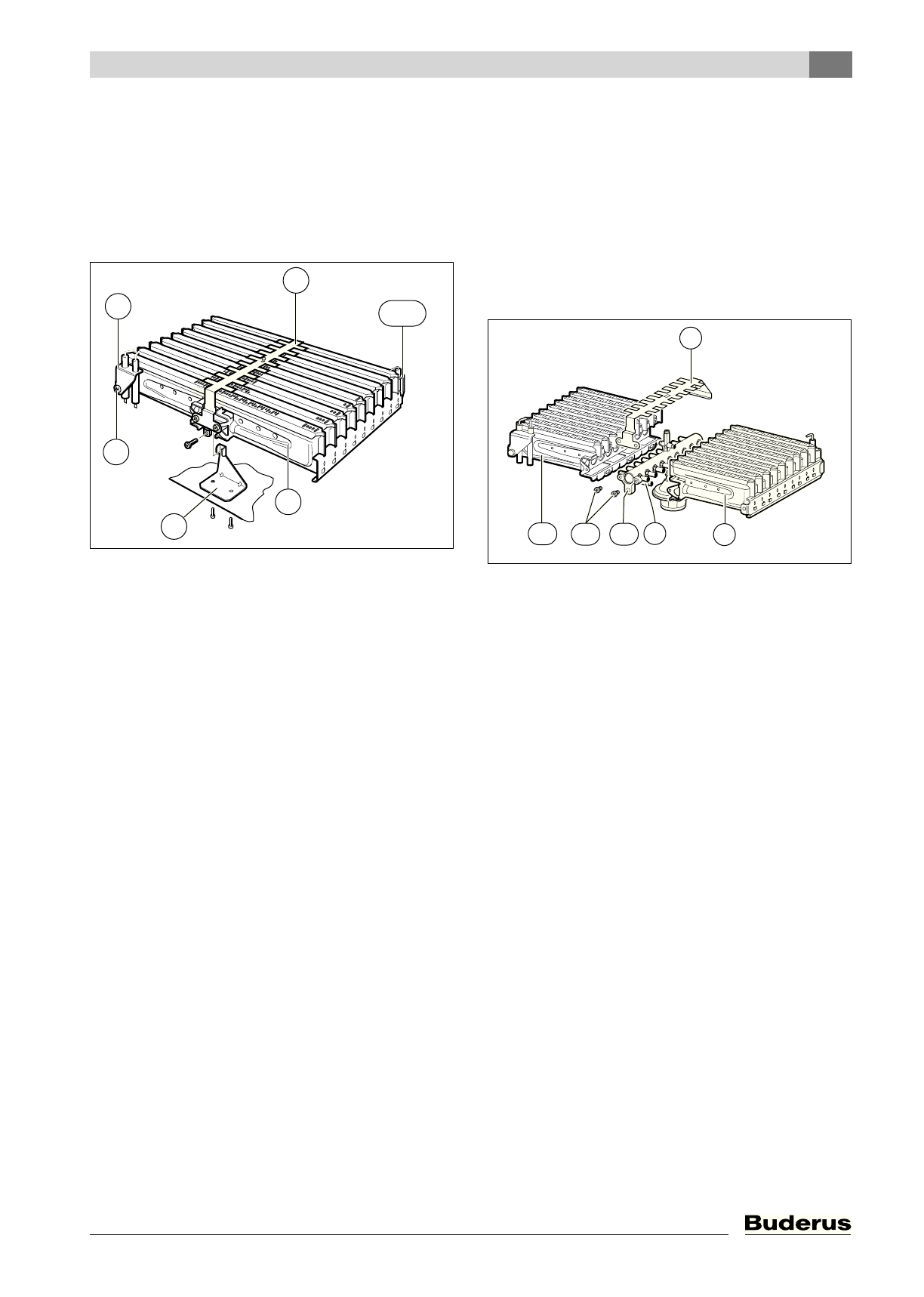

Рис 35 Узел горелки
1
Узел запального электрода
2
Крепежный винт узла запального электрода
3
Крепежный уголок
4
Узел горелки
5
Электрод контроля пламени
6
Крепежный винт электрода контроля пламени
7
Перемычка перекрестного розжига
B
Отвернуть винты (
Æ
рис. 36, [11]).
B
Снять перемычку [7] розжига.
B
Отвернуть винты в точках крепления [9]. Снять
левую [12] и правую половину горелки [8]
с форсунок [10].
B
Очистить горелку щеткой, чтобы убедиться в
отсутствии загрязнения на ламелях и
форсунках.
Ни в коем случае не очищать
форсунки металлической щеткой
.
B
Проверить настройки подачи газа (
Æ
стр. 30).
Рис 36
7
Перемычка перекрестного розжига
8
Горелка (правая часть)
9
Точки крепления для коллектора форсунок
10
Коллектор форсунок
11
Винты для крепления перемычки перекрестного
розжига
12
Горелка (левая часть)
6 720 610 356-44.1O
1
7
2
3
4
5+6
6 720 611 347-39.1O
12
7
8
11 10 9
