Электрические соединения
Logamax -
Оставляем за собой право на изменения!
21
6
Электрические соединения
Все регуляторы, устройства управления и
предохранительные устройства прибора
подсоединены, проверены и готовы к
эксплуатации.
6.1
Подсоединение кабеля сетевого
питания
Прибор поставляется с подсоединенным кабелем
сетевого питания без штекера.
B
Монтировать на кабель сетевого питания
подходящий штекер
-ИЛИ-
B
Плотно соединить кабель с распределителем.
B
Соблюдать защитные меры согласно
предписаниям VDE 0100 и особым указаниям
местных предприятий энергоснабжения.
B
В соответствии с VDE 0700, часть первая,
произвести электроподключение прибора через
разъединительное устройство с минимальным
расстоянием между контактами 3 мм (например,
предохранители, выключатели низкого
напряжения). Подключение любых других
потребителей электроэнергии запрещается.
B
Проложить сетевой кабель так, чтобы он не
касался элементов гидравлической системы.
6.2
Подключения к Cotronic
Для выполнения электрических подключений и
настройки переключателей DIP нужно откинуть
вниз Cotronic и открыть его со стороны
подключений.
6.2.1
Открывание Cotronic
B
Снять кожух (
Æ
)
B
Отвернуть два винта и откинуть Cotronic вниз.

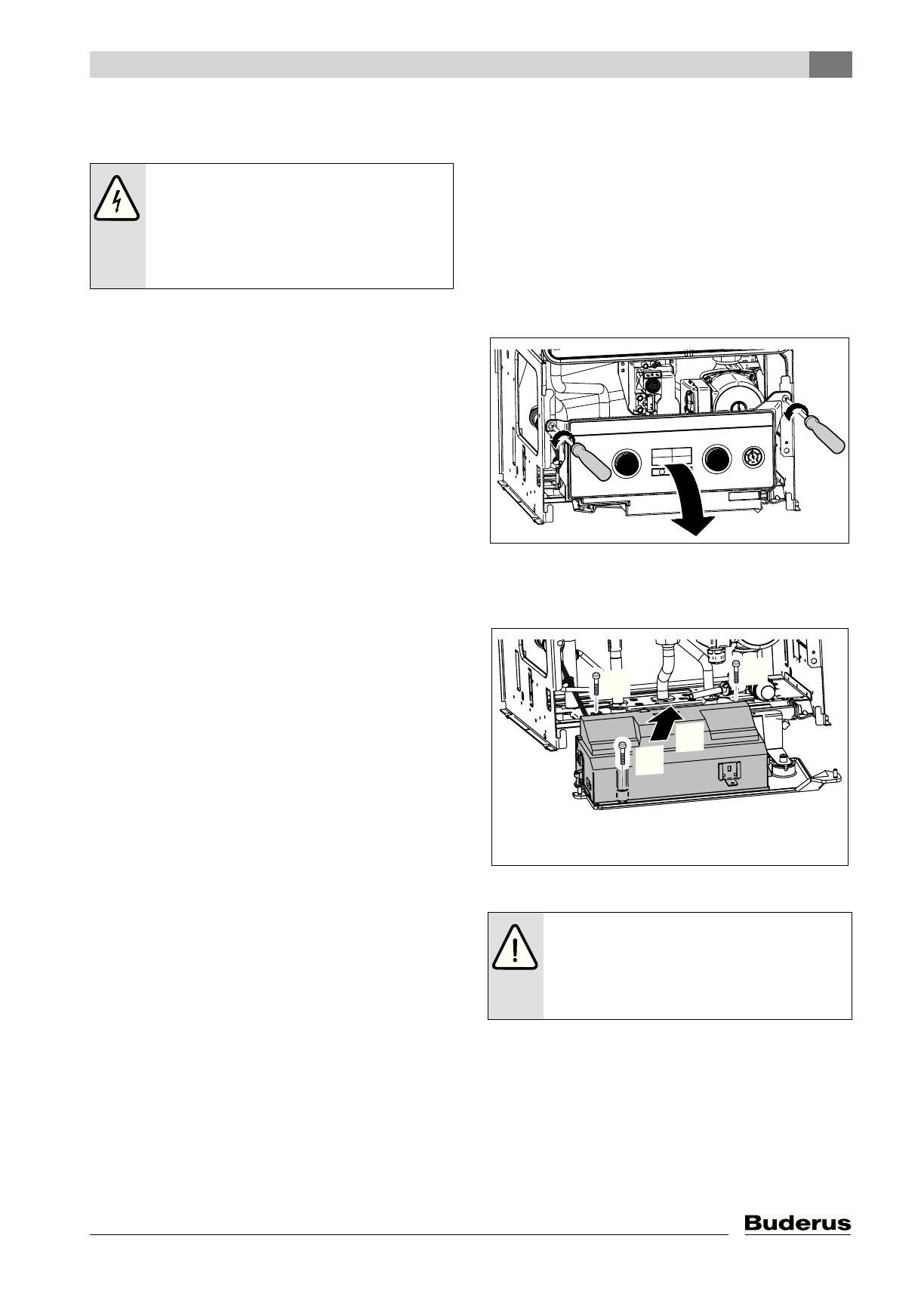

Рис 13
6.2.2
Открыть Cotronic
B
Отвернуть три винта и снять крышку.
Рис 14
ОПACHO:
Удар электрическим током!
B
Перед выполнением работ на
электрических узлах обязательно
отключить напряжение питания
(предохранитель, выключатель
низкого напряжения).
ВHИMAHИE:
Протечки воды могут
повредить Cotronic.
B
Накройте Cotronic перед
проведением работ с
водопроводящей арматурой.
6 720 614 740-10.1O
6 720 614 740-11.1O
1.
2.
1.
1.
