8
Индивидуальная настройка
Logamax -
Оставляем за собой право на изменения!
27
8
Индивидуальная настройка
8.1
Проверка емкости
расширительного бака

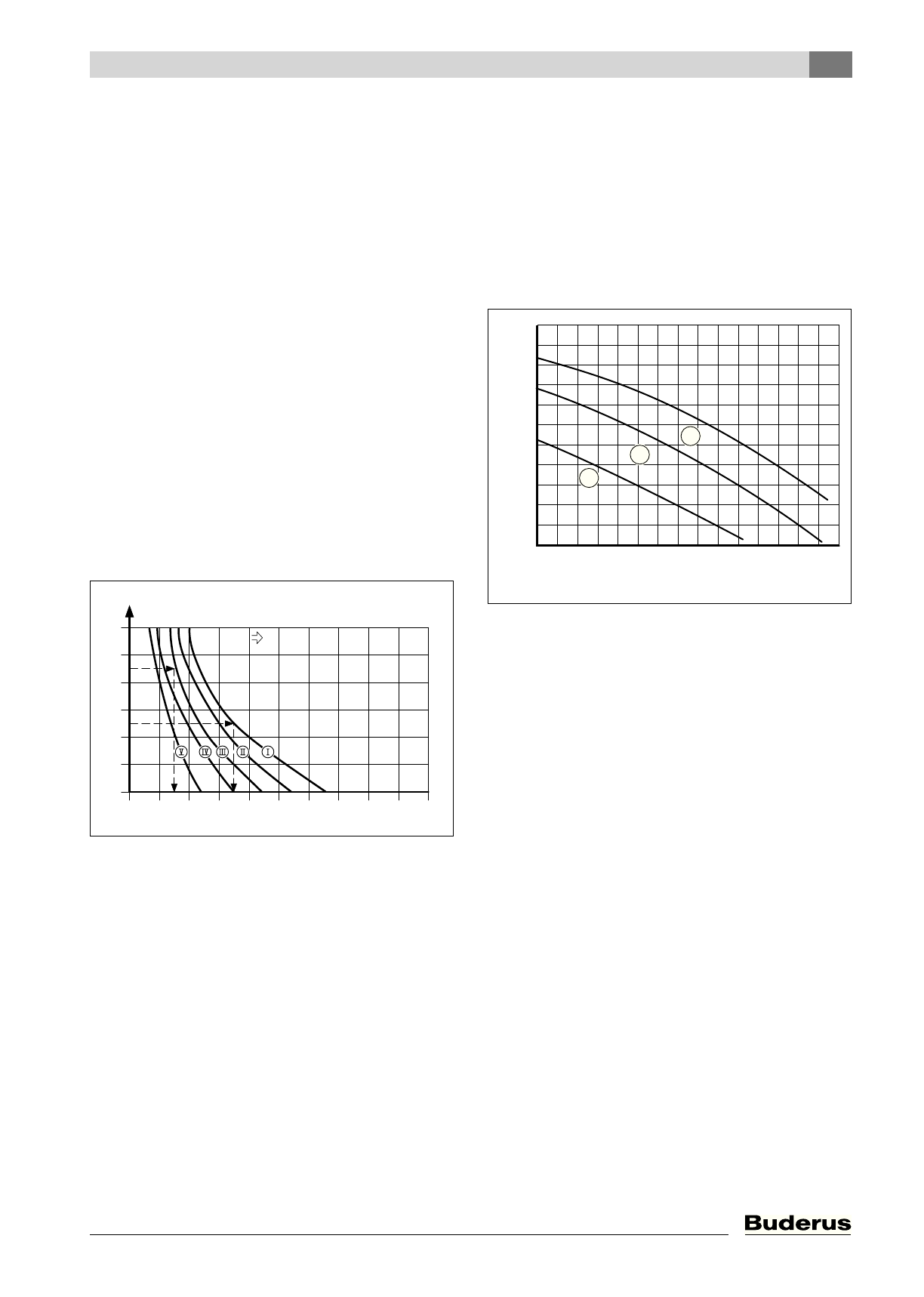

Приведенная ниже диаграмма позволяет
приблизительно оценить, достаточен ли объем
встроенного расширительного бака или необходим
дополнительный расширительный бак
(кроме напольного отопления).
Изображенные характеристические кривые
построены на основе следующих параметров:
•
За начальное количество воды в
расширительном баке принимается 1% от
количества воды в системе отопления или 20%
от емкости расширительного бака
•
рабочая разность давлений
предохранительного клапана составляет 0,5 бар
согласно DIN 3320
•
предварительное давление расширительного
бака соответствует статической высоте
установки над теплообменником
•
максимальное рабочее давление: 3 бара
Рис 25
I
Предварительное давление 0,2 бар
II
Предварительное давление 0,5 бар
(заводская настройка)
III
Предварительное давление 0,75 бар
IV
Предварительное давление 1,0 бар
В
Предварительное давление 1,2 бар
A
Зона действия расширительного бака
B
В данной зоне необходимо использование
расширительного бака большего объема
t
V
Температура подающей магистрали
V
A
Емкость установки в литрах
B
В граничной зоне: Определить точный объем
бака в соответствии с DIN EN 12828.
B
Если точка пересечения находится справа от
кривой: установить дополнительный
расширительный бак.
8.2
Смещение характеристической
кривой отопительного насоса
Скорость вращения отопительного насоса можно
изменить на клеммной коробке насоса.
Заводская настройка:
Положение переключателя 3
Рис 26 Характеристики насоса
1
Характеристическая кривая для положения
переключателя 1
2
Характеристическая кривая для положения
переключателя 2
3
Характеристическая кривая для положения
переключателя 3
H
Остаточный напор на трубопроводную сеть
Q
Расход оборотной воды
450
500
350 400
250
200
300
150
100
50
0
30
90
70
75
80
60
50
55
40
V
A
( l )
t
v
(
°
C )
A
B
6 720 610 421-07.1O
200
400
600
800
120
1400
0
1000
0
0,5
0,4
0,3
0,2
0,1
0
(bar)
H
Q
(l/h)
6 720 612 229-34.1O
1
2
3
