Сведения о приборе
Logamax -
Оставляем за собой право на изменения!
11
3.9

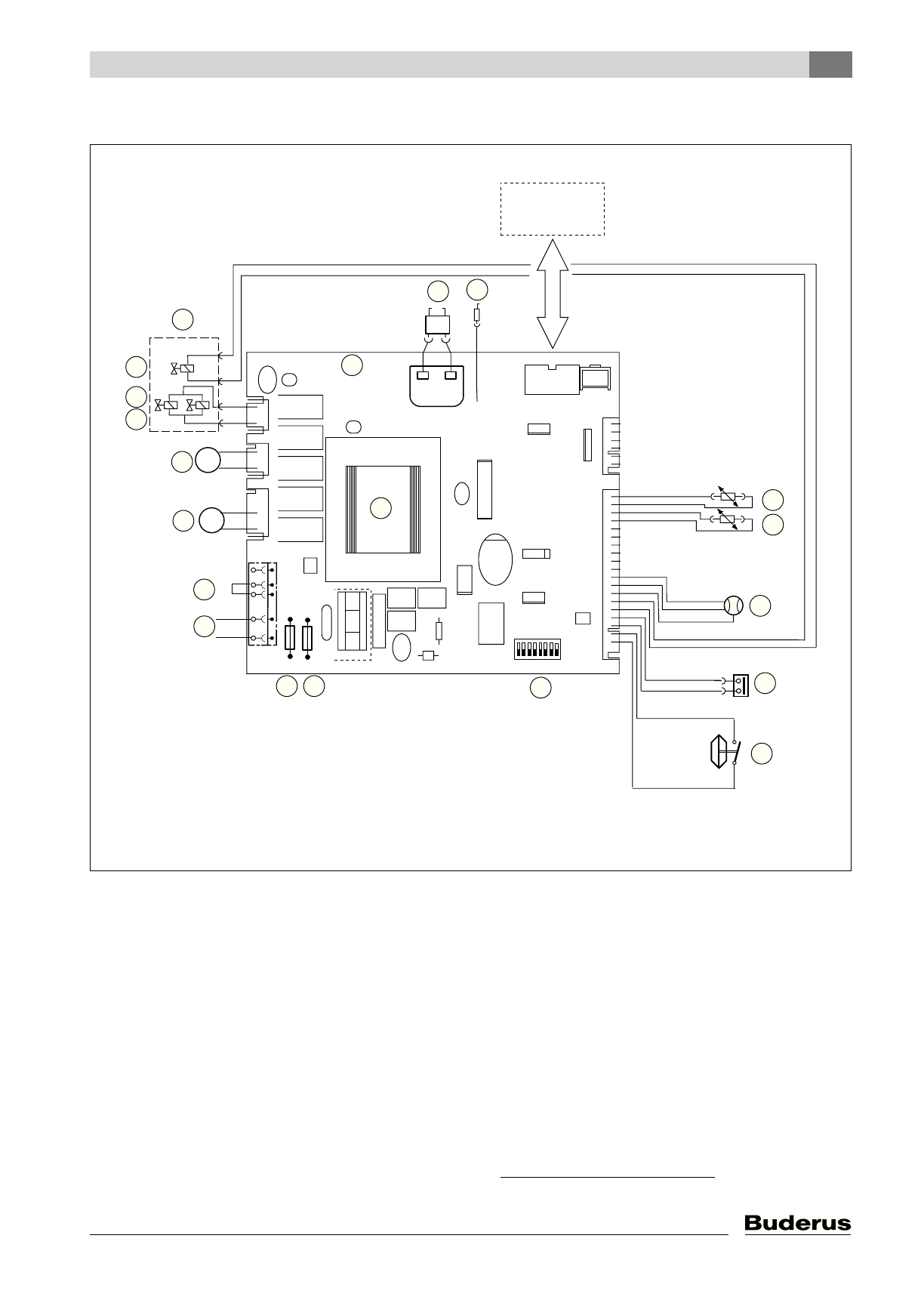

Электрическая схема
Рис 4
1
Электронная плата
2
Запальник
3
Электрод контроля пламени
4
Датчик температуры подающей линии
5
Датчик температуры горячей воды
6
Расходомер (гидротурбинка)
7
Защитный ограничитель температуры
теплообменника
8
Дифференциальное реле давления
9
Переключатели DIP
10
Предохранитель T 1,6 A
11
Предохранитель T 1,6 A
12
Подключение 230 В переменного тока
13
Подключение регулятора комнатной температу
ры 230 В on/off
1)
14
Нагнетающий вентилятор
15
Трансформатор
16
Отопительный насос
17
Электромагнитный клапан 2
18
Электромагнитный клапан 1
19
Регулирующий электромагнитный клапан
20
Газовая арматура
+5V
S
GND
MMI INTERFACE
LED
L
N
L
N
L
N
1 2 3 4 5 67 8
M
M
N
L
N
TH2
6
720
614
470-04.1O
2
3
4
5
6
7
8
9
10
15
11
12
13
14
16
17
18
19
20
1
TH1
1) при подключении регулятора удалить перемычку
