5
Установка прибора
Logamax -
Оставляем за собой право на изменения!
18
5.3
Установка планки для подвески
котла и монтажной
соединительной плиты
B
Закрепить на стене монтажный шаблон,
находящийся в технической документации, при
этом боковые расстояния должны быть не
менее 10 мм (
Æ
рис. 2, стр. 8).
B
Просверлить отверстия для крепежных болтов
(
Ø
8 мм).
B
В случае необходимости: Сделать отверстие в
стене для принадлежности для отвода дымовых
газов.

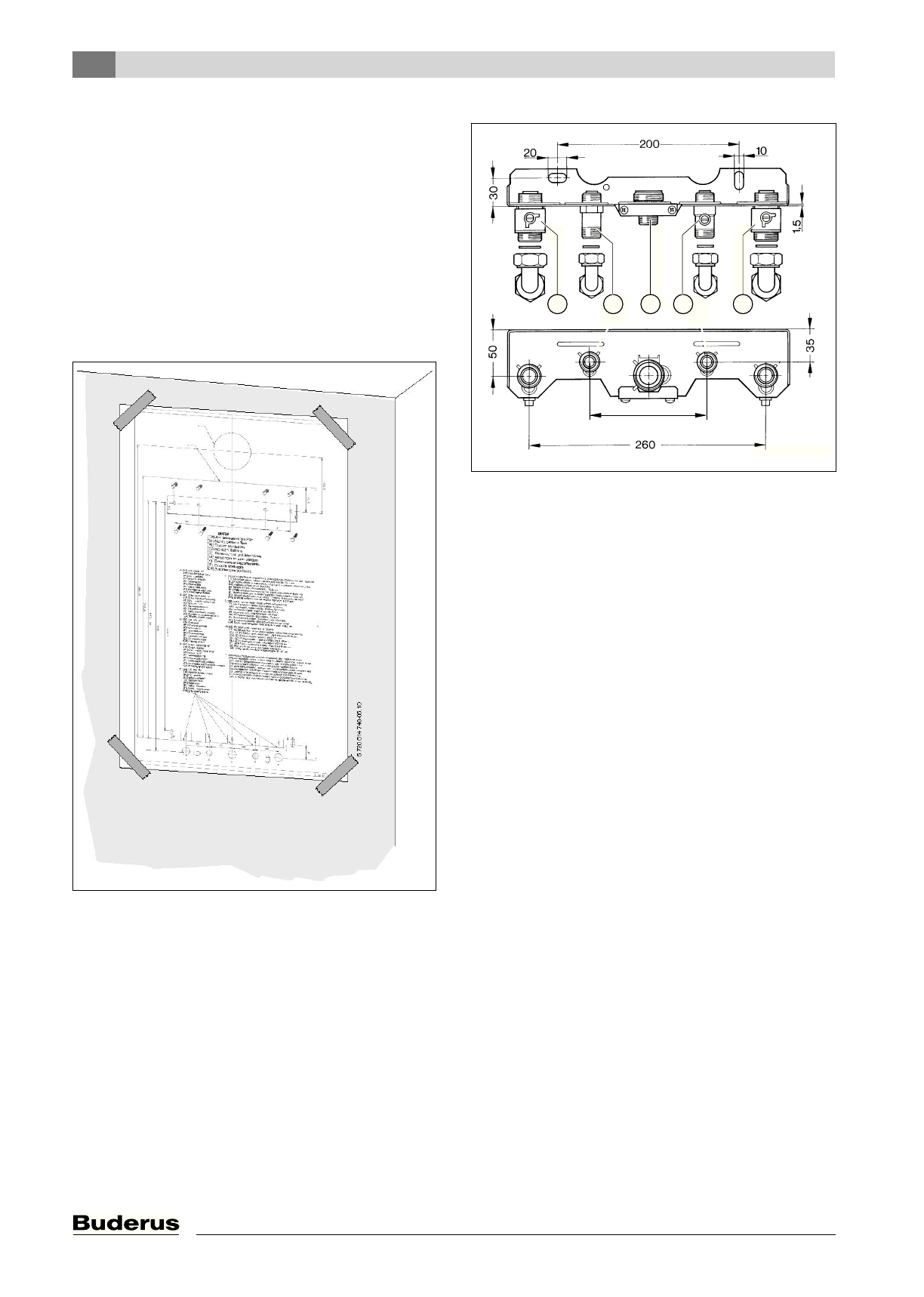

Рис 7
Монтажный шаблон
B
Снять монтажный шаблон.
B
Закрепить на стене планку для навески
четырьмя винтами и дюбелями, имеющимися в
комплекте поставки прибора.
B
Проверить ровное положение планки для
навески и затянуть винты.
B
Монтажную присоединительную панель
закрепить с помощью прилагаемого крепёжного
материала.
Рис 8
Монтажная соединительная плита
1
Подающая линия отопительного контура
2
Подключение R 1/2 для горячей воды
3
Соединительный ниппель R 3/4 для газа
(смонтирован)
4
Запорный вентиль холодной воды
5
Обратная линия отопительного контура
B
Внутренний диаметр трубопровода для подвода
газа определить согласно инструкции
DVGW-TRGI (природный газ) или,
соответственно, TRF (сжиженный газ).
B
Все соединения труб должны быть рассчитаны
на давление 3 бар, а в контуре горячей воды - на
10 бар.
B
Установить газовый кран.
B
Чтобы наполнять и опорожнять систему,
потребитель должен установить в самой низкой
точке системы кран для наполнения и слива.
B
В самой верхней точке установить
воздуховыпускной клапан.
1
2
3
4
5
6 720 614 740-31.1O
130
