6
Электрические соединения
Logamax -
Оставляем за собой право на изменения!
22
6.2.3
Подключить регулятор включения и
отключения напряжения 230 вольт
Регулятор должен быть рассчитан на сетевое
напряжение (от отопительного котла) и не должен
иметь собственного заземления.
B
Удалить перемычку между TH1 и TH2.
B
Проложить кабель через кабельный ввод и
подключить регулятор к TH1 и TH2.

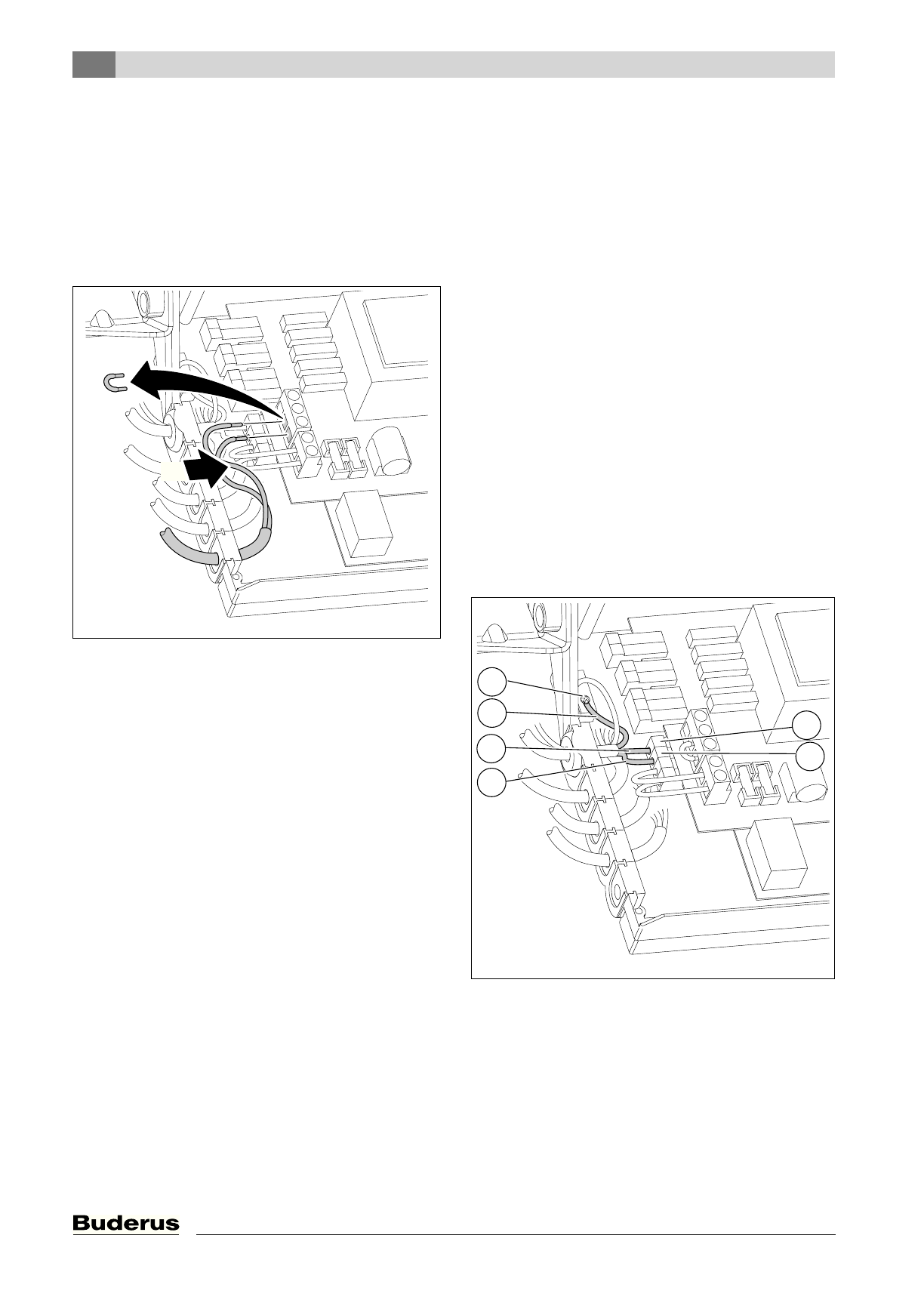

Рис 15 Подключение (230 В переменного тока,
удалить перемычку между TH1 и TH2)
6.2.4
Замена кабеля сетевого питания
•
Для защиты от брызг (IP) всегда нужно
прокладывать кабель через кабельный ввод.
•
Можно использовать следующие типы кабелей:
–
NYM-I 3 x 1,5 мм
2
–
HO5VV-F 3 x 0,75 мм
2
(не использовать в непосредственной
близости от ванны или душа; зоны 1 и 2
согласно VDE 0100, часть 701)
–
HO5VV-F 3 x 1,0 мм
2
(не использовать в непосредственной
близости от ванны или душа; зоны 1 и 2
согласно VDE 0100, часть 701).
B
Проложить кабель через кабельный проход и
выполнить подключения следующим образом:
–
зеленый и желто-зеленый провод [2] к
массе [1]
–
синий сетевой провод [3] к клеммной
колодке [5]
–
коричневый сетевой провод [4] к клеммной
колодке [6]
Жила для подключения к заземляющей шине
должна еще провисать, когда все другие уже
натянуты.
Рис 16 Подключение сетевого кабеля 230 В
перем. тока
1
Соединение на корпус
2
Зеленый или желто-зеленый провод
3
Синий сетевой провод
4
Коричневый сетевой провод
5
Подключение к клеммной колодке
6
Подключение к клеммной колодке
TH1
TH2
N
L
2.
1.
6 720 613 639-17.2O
6 720 613 639-18.1O
TH1
TH2
N
L
1
2
3
4
5
6
