Установка прибора
Logamax -
Оставляем за собой право на изменения!
19
5.4
Монтаж котла
B
Снять упаковку, соблюдая при этом
приведенные на упаковке указания.
B
Снять крепёжный материал с труб.
B
Проверить указанную на заводской табличке
страну назначения и вид газа, поставляемого
газоснабжающей организацией (
Æ
Снятие кожуха
B
Удалить два предохранительных винта на
нижней панели прибора.
B
Обшивку потянуть вперёд и снять движением
вверх.

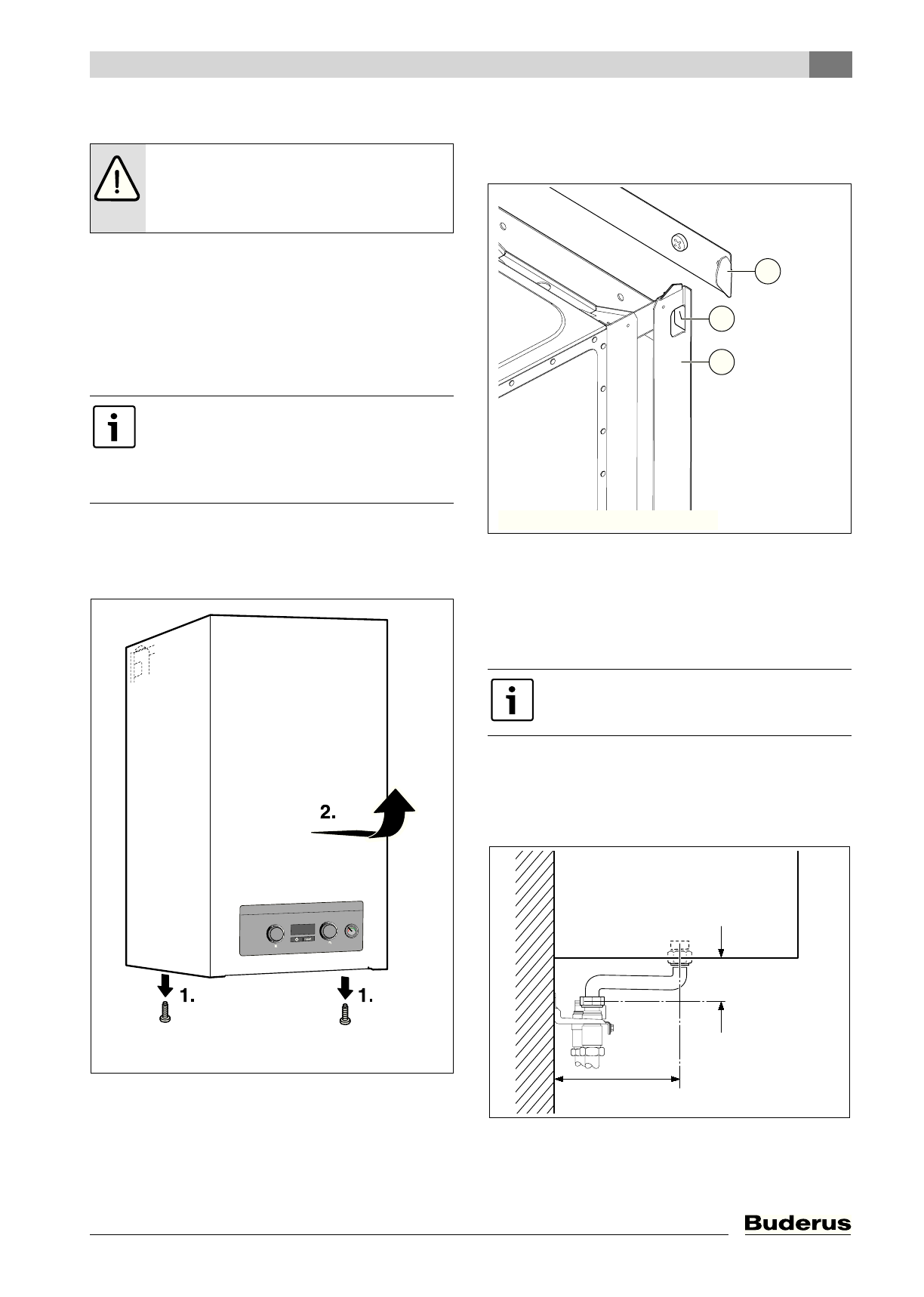

Рис 9
Крепление прибора
B
Приставить прибор к стене и вставить его в
планку для навески.
Рис 10 Подвешивание прибора на планке для
навески
1
Планка для навески
2
Прибор
3
Пластина для навески с фиксирующими
проушинами
B
Выполнить гидравлические подключения котла
на монтажной соединительной панели
(дополнительное оборудование), с помощью
S-образных труб (дополнительное
оборудование).
Рис 11
B
Установите кожух и закрепите его двумя
винтами (
Æ
рис. 9)
УВЕДОМЛЕНИЕ:
Наличие грязи в
трубопроводной сети может привести к
повреждению котла.
B
Промыть трубопроводную сеть.
Кожух закреплен двумя винтами
(защита от несанкционированного
снятия).
B
Кожух должен быть постоянно
защищен при помощи этих винтов.
6 720 614 740-07.1O
При прикручивании соединительных
труб к прибору не перекручивать их.
6 720 612 229-09.2O
3
2
1
6 720 614 740-08.1O
158
37,5
