13. installazione della Caldaia

14. устаНовка котла

Выберите местоположение котла, затем прикрепите шаблон к стене.
Подведите  трубы  к  входным  отверстиям  воды  и  газа,  размеченным  в
нижней части шаблона. Мы советуем установить на вход в центральную
с ис т ем у   о т оп ле н и я   и   в о з в р ат   и з   не е   д в а   з а по рн ы х   к р а на   G 3 / 4 ’’
(заказываются  отдельно);  эти  краны  позволят  производить  сложные
операции техобслуживания без слива воды из всей системы.

Настоятельно рекомендуется установить сетчатый фильтр и отстойную
емкос ть  (“грязевик”)  на  тру б е  возврата  из  сис темы,  что бы  т уда
со бирались  отложения,  которые  могли  ос таться  в  сис теме  после
очистки.

Присоедините  дымоход  и  воздуховод  согласно  инструкции,  данной  в
последующих разделах.
При установке котла с открытой камерой сгорания моделей

24

соедините

его с дымоходом при помощи металлической трубы, устойчивой с течением
времени  к  механической  нагрузке,  нагреву  и  воздействию  продуктов
сгорания и конденсата.

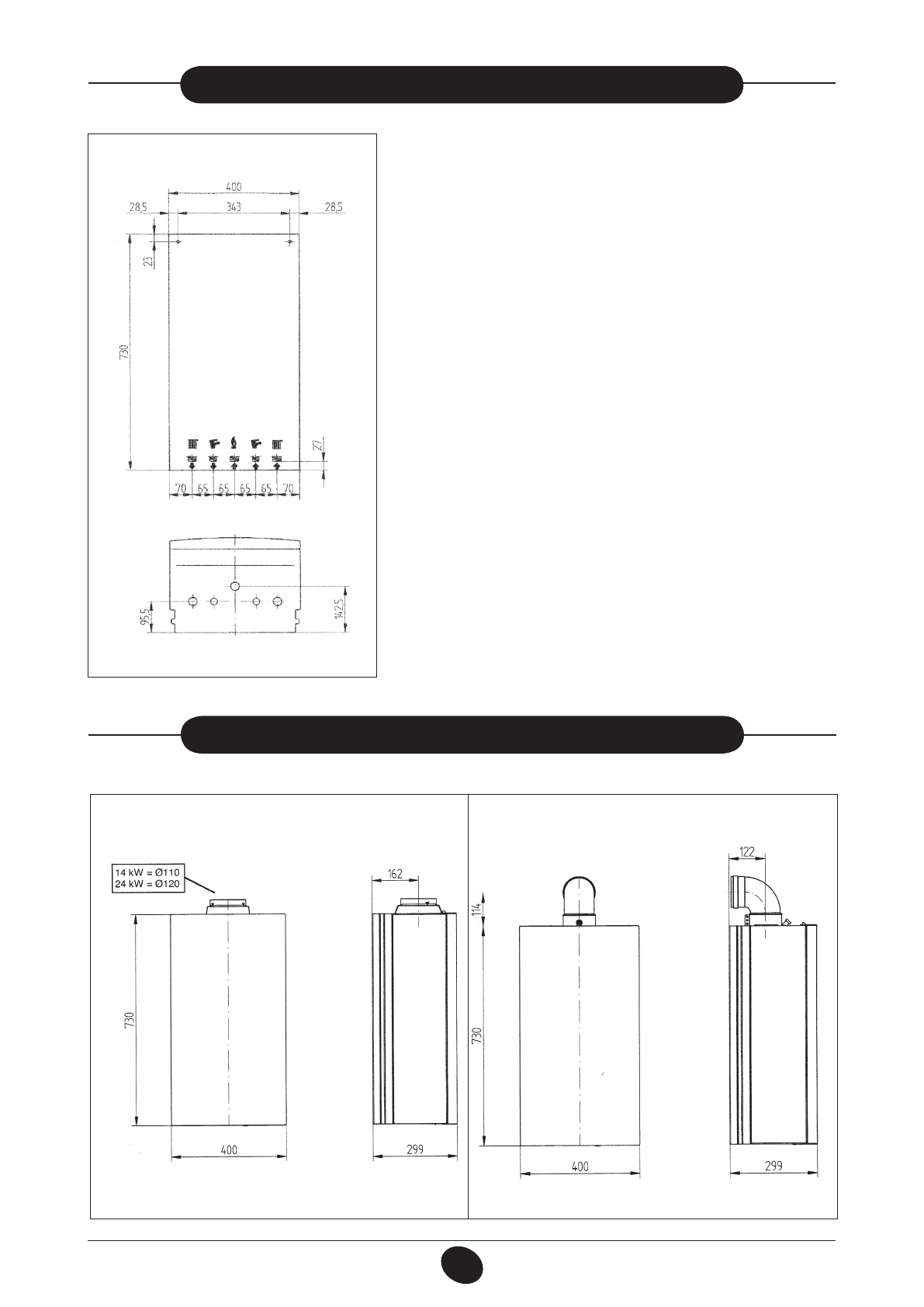

Рис.4

24 F - 24

0902_0604 / CG_2011

14. dimensioni Caldaia

15. габаРИтНЫе РазмеРЫ котла

Рис.5

24

24 F

CG_2009 / 0903_0201

CG_2009 / 0903_0202
