926.486.1 - RU
Руководство для техНИческого пеРсоНала
Котел может быть переоборудован для работы на метане (
G. 20
) или сжиженном
газе (
G. 31
) специалистами авторизованного сервисного центра.
С этой целью необходимо последовательно выполнить следующие операции:
A) замена форсунок главной горелки;
B) изменение параметра на электронной плате;
C) новая калибровка минимального и максимального значений регулятора
давления.
a) замена форсунок
• осторожно выньте главную горелку из гнезда;
• замените форсунки главной горелки, при этом затягивайте их до упора для
предотвращения утечек газа. диаметр форсунок приведен в таблице 1.
b) Изменение параметра на электронной плате
• Изменить напряжение на модуляторе, установив параметр
F02, F08, F09,
F10, F16
в зависимости от типа газа, как описано в параграфе 21.
19. ИзмеНеНИе тИпа газа

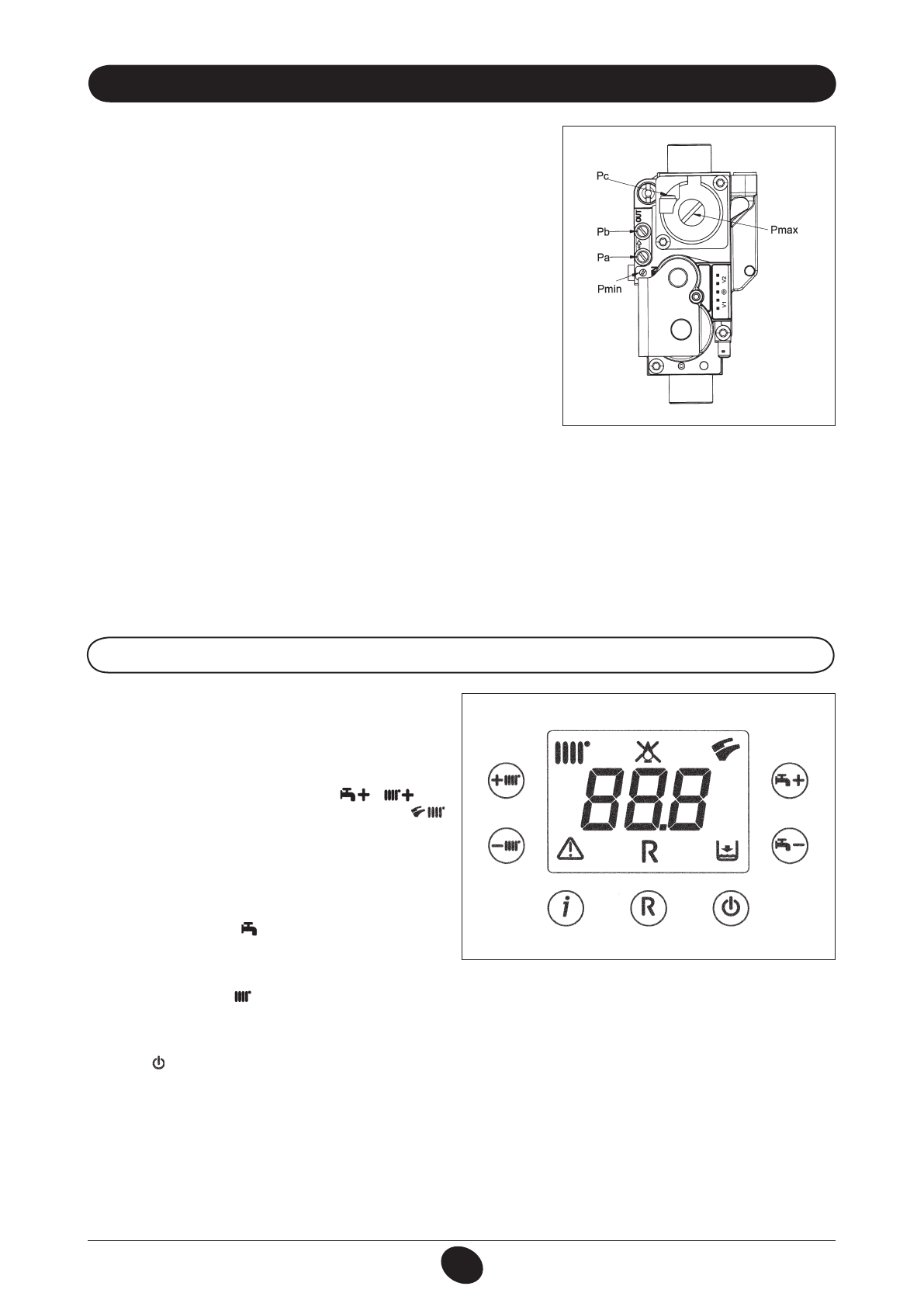

Рис. 10
CG_2123 / 0904_2303
C) калибровка регулятора давления
• Подключите положительный вход дифференциального манометра, предпочтительно жидкостного, к точке измерения
давления (Pb) газового клапана (Рисунок 10). Подключите, только для моделей с закрытой камерой, отрицательный вход
этого же манометра к специальному тройнику, позволяющему соединить между собой компенсационную точку котла,
компенсационную точку газового клапана (Pc) и сам манометр. (Аналогичное измерение можно выполнить, подсоединив
манометр к точке измерения давления (Pb) и без передней панели закрытой камеры);
измерение давления на горелках, выполненное способами, отличными от указанных, может дать неверные результаты из-за
непринятия во внимание разрежения, создаваемого вентилятором закрытой камеры.
19.1 ФуНкцИя калИбРовкИ газового клапаНа
Для облегчения операций калибровки газового клапана,
существует возможность настройки функции калибровки
прямо на па нели у пр а вления ко тлом. Не о бходимо
выполнить перечисленные далее действия:
a) Нужно одновременно нажать и держать нажатыми в
течение как минимум 6 секунд кнопки
и
;
b) По истечении приблизительно 6 секунд, символы
начинают мигать;
c) С ин терв а лом в 1 с ек у н д у на дисп ле е появляю тся
чередующиеся надписи, “100” и величина температуры
подачи.
На этом этапе котел работает при максимальной мощности
на нагреве (100%).
d) Нажав на кнопки +/-
можно немедленно настроить
(100% или 0%) мощность котла;
e) Отрегулировать винт
“P
mакси/Pmин”
(рисунок 10) до
получения величины давления, указанной в Таблице 1.
f ) Нажав на кнопки +/-
можно постепенно настраивать
требуемый уровень мощности (промежуток = 1%).
Для того, чтобы выйти из функции, следуе т нажать на
кнопку .
0905_2801
примечание
Эта функция автоматически отключается по истечении приблизительно 15 минут, после чего электронная плата возвращается к
предыдущему состоянию работы, до включения данной функции, или до достижения максимальной заданной температуры.
