Руководство для техНИческого пеРсоНала

… сИстема пРИтока воздуха И отвода пРодуктов сгоРаНИя по двум отдельНЫм тРубам

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.
Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.
Разделительный  комплект  состоит  из  дымоходного  переходника  (100/80)  и  переходника  для  воздуховода.  Переходник  для
воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

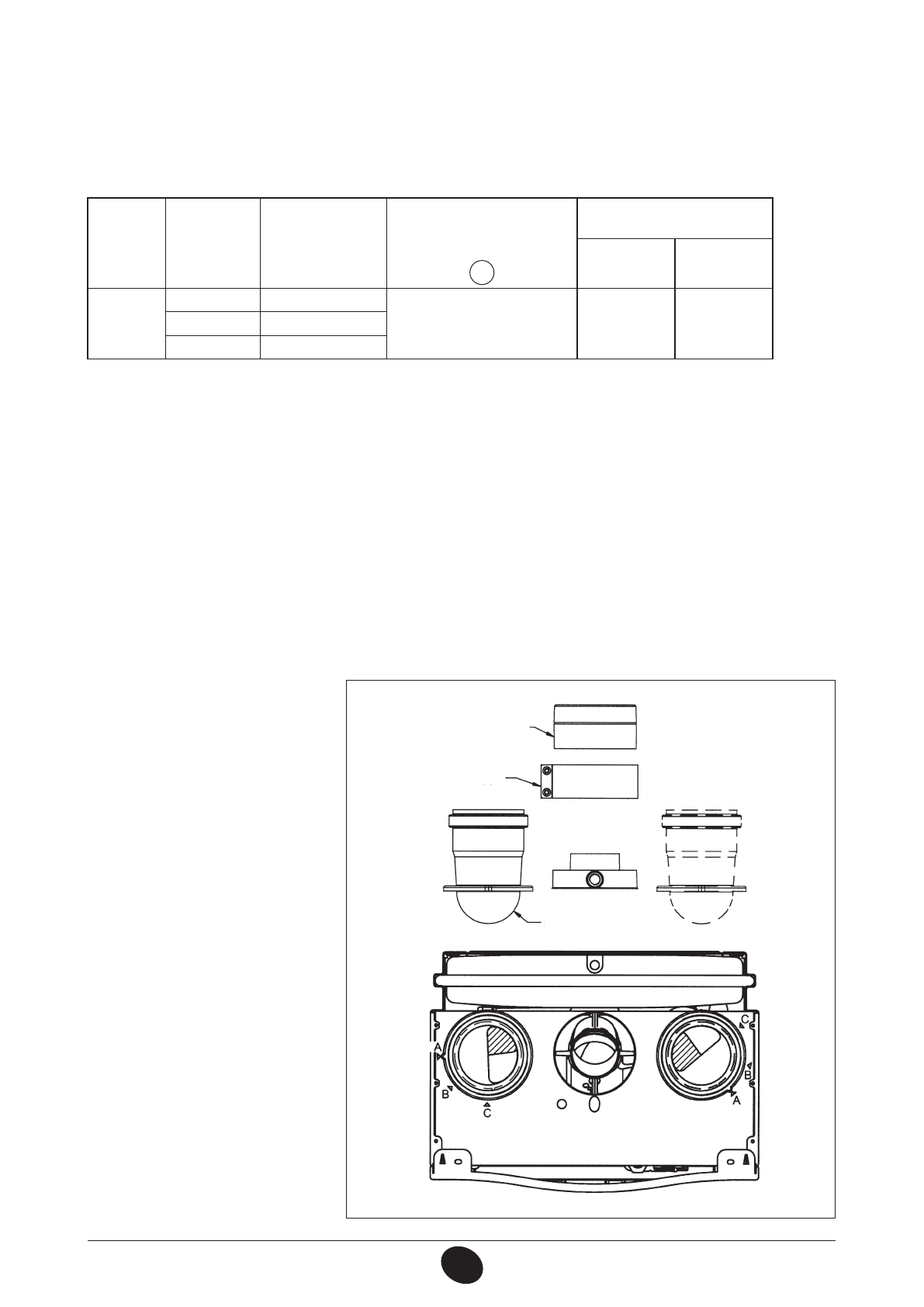

Рис.8

Регулир овка  пр о ема  в  т ру б е  з аб ор а
воздуха

Данная настройка нужна для оптимизации
производительности котла и параметров
сгорания.
Муфту забора воздуха можно установить
слева или справа от дымохода; ее можно
поворачивать  для  регулировки  потока
возд у ха  в  зависимос ти  от  с уммарной
длины воздуховода и дымохода.

Д л я   у м е н ь ш е н и я   п о т о к а   в о з д у х а
п о в е р н и т е   м у ф т у   п р о т и в   ч а с о в о й
стрелки, для увеличения потока воздуха
поворачивайте ее в обратную сторону.

Д л я   оп т и м а л ь ной   на с т р ой к и   мож но
ис поль з ов ат ь   а на лиз ато р   пр од у к тов
сгорания, измеряющий содержание СО2
в продуктах сгорания при максимальной
мощности. Если содержание СО2 низкое,
подачу  воздуха  постепенно  регулируют,
добиваясь содержания СО2, приведенного
в таблице.
Д л я   п р а в и л ь н о г о   п о д к л ю ч е н и я
и   и с п о л ь з о в а н и я   а н а л и з а т о р а
в о спользу йте сь  прилаг аемым  к  нем у
руководством.

Колено 90° позволяет присоединять котел к дымоходу в любом направлении, поскольку оно может поворачиваться на 360°. Кроме
того, колено 90° может использоваться в качестве дополнительного в сочетании с дополнительной трубой или с коленом 45°.

•   Колено 90° сокращает максимально возможную длину труб на 0,5 м.

•  Колено 45° сокращает максимально возможную длину труб на 0,25 м.

ваЖНо

каналы всасывания и слива (C52) из котлов должны соответствовать следующей максимальной длине:

-  канал всасывания: lmax= 8m
-  канал слива: lmax= 15m

Примечание: первое колено в 90° не учитывать при подсчете максимально допустимой длины.

переходни для отвода

продуктов сгорания

крепежн

ы

й зажим

му

ф

та за

бо

ра воздуха

модель

котла

(l1+l2)

положение

регулятора

Использовать

дИаФРагму на

дЫмоходе

a

Co

2

%

G20

G31

24 F

0 ÷ 4

A

НЕТ

6,4

7,1

4 ÷ 14

B

14 ÷ 23

C
