125
926.486.1 - RU
Руководство для техНИческого пеРсоНала

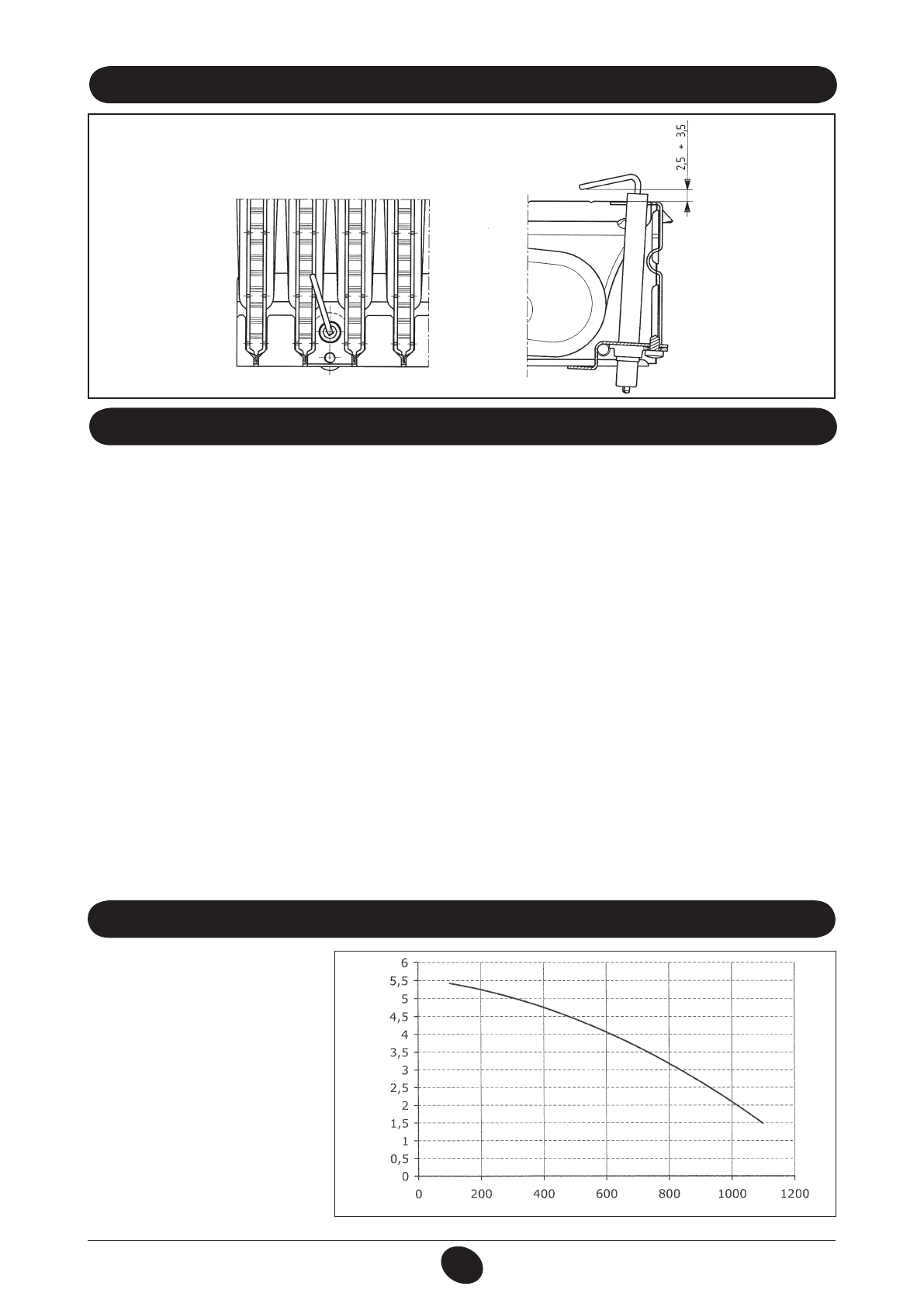

23. рАсПОЛОжЕНИЕ эЛЕКТрОдА ЗАжИгАНИя И эЛЕКТрОдА-дАТЧИКА ПЛАМЕНИ
Рис.13
9912070100
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера, расположенных на
коаксиальной входной муфте.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О2) или, наоборот, двуокиси углерода (СО2)
• содержание окиси углерода (СО)
Температура подаваемого воздуха определяется в точке замера на подаче воздуха в коаксиальной входной муфте.
примечание:
для регулирования максимальной мощности смотри главу 19.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О2) или, наоборот, двуокиси углерода (СО2)
• содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе.
24. КОНТрОЛЬ ОТхОдящИх гАЗОВ
В ы с о к о п р о и з в о д и т е л ь н ы й н а с о с
п о д х о д и т д л я у с т а н о в к и в л ю б о й
о т о п и т е л ь н о й о д н о т р у б н о й и л и
дву хтру бной системе. Встроенный в
него клапан воздухоотводчик позволяет
э ф ф е к т и в н о у д а л я т ь н а х од я щ и й с я
в о т о п и т е л ь н о й с и с т е м е в о з д у х .
Нижеприв еденные х ар а к терис тики
у ж е у ч и т ы в а ю т г и д р а в л и ч е с к о е
сопротивление элементов котла.
график 1
25. хаРактеРИстИкИ Расход/НапоР
Расход (л/час)
Н
ап
ор (м в
од. с
т.)
0902_0606
