Руководство для техНИческого пеРсоНала

обратите  внимание!

  При  установке  дымохода  убедитесь,  что  труба  хорошо  изолирована  (напр.,  стекловолокном)  в

месте прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

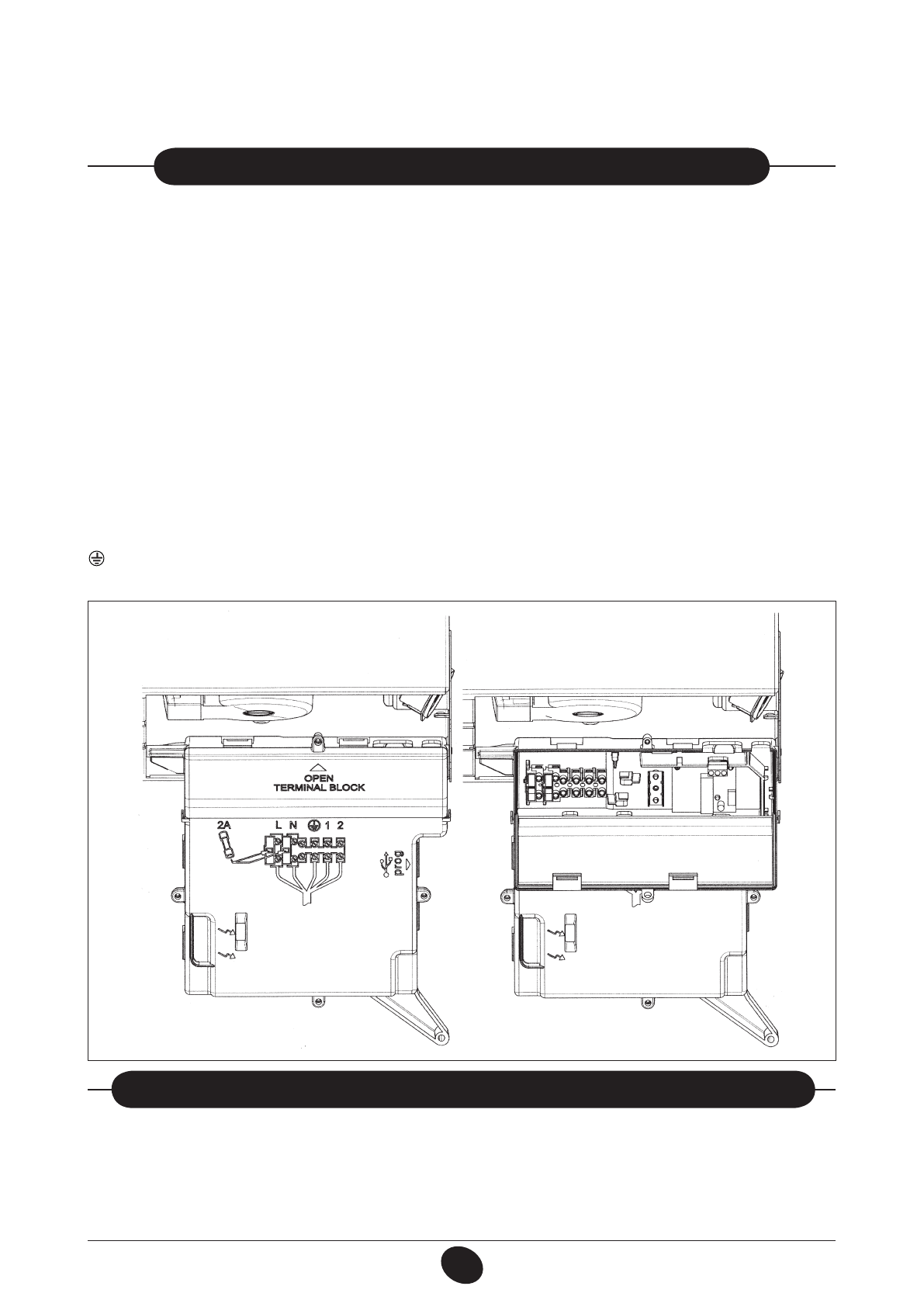

Рис.9

17. ПОдКЛЮЧЕНИЕ К эЛЕКТрОПИТАНИЮ

Элект р о б е з опасно с ть  котла  г арантируе тся  только  при  правильном  з а з емлении  в  со отв е тс твии  с  дейс тву ющими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм.

…доступ к клеммной колодке электропитания

•   двухполюсным выключателем отключите подачу питания к котлу;

•  отвинтите два винта, крепящих панель управления к котлу;

•  поверните панель управления;

•  для доступа к контактам снимите крышку (рис. 9).

В  клеммную  колодку  встроены  плавкие  предохранители  на  2А  (для  их  проверки  или  замены  выньте  черный  держатель
предохранителя).

внимание:

убедитесь в соблюдении правильной полярности

l

(фаза) -

n

(нейтраль).

Обозначение клемм

(L) =

фаза

, коричневый провод

(N) =

нейтраль

, голубой провод

    =

земля

, желто-зеленый

(1) (2) =

клеммы подключения комнатного термостата

18. подсоедИНеНИе комНатНого теРмостата

•   открыть  доступ  к  клеммам  подключения  электропитания  (рис.9),  в  соответствии  с  инструкциями,  изложенными  в

предыдущем параграфе;

•  снять перемычку с клемм 1 и 2 клеммной колодки;

•  протянуть кабель из двух проводов через кабельный зажим котла и присоединить кабель, идущий от термостата, к клеммам

(1) и (2);

•  включить электропитание котла

.
