118
926.486.1 - RU
Руководство для техНИческого пеРсоНала
0503_2201/C
G1643

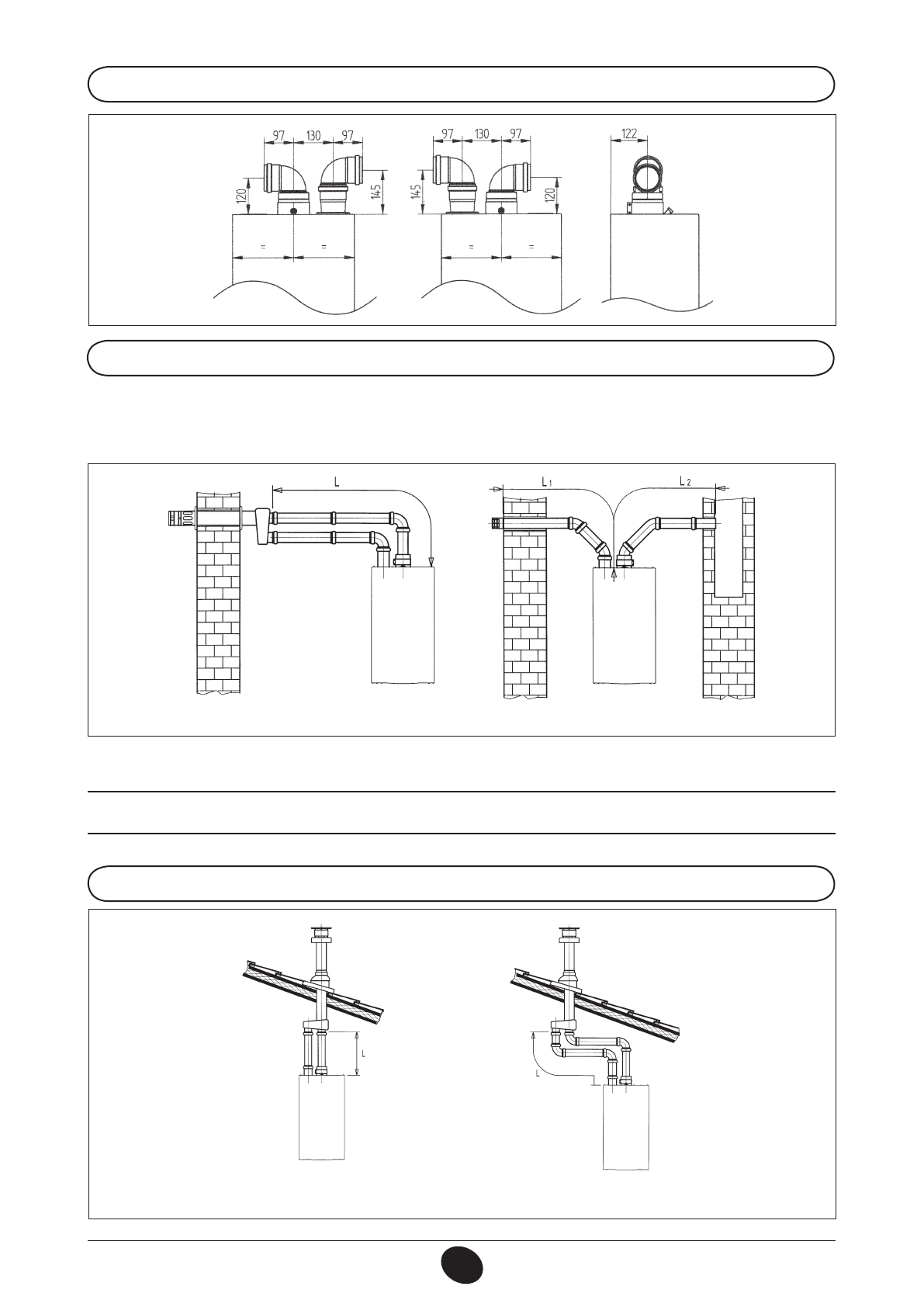

16.5 ВАрИАНТЫ дЫМООТВОдящЕй сИсТЕМЫ ПО рАЗдЕЛЬНЫМ ТрубАМ с гОрИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ
обРатИте вНИмаНИе!
Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см
на каждый метр длины. При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону
котла.
важно:
При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не должны
находиться на противоположных сторонах здания.
При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в
непосредственной близости от котла.
L max = 10 m
16.4 габаРИтНЫе РазмеРЫ сИстемЫ пРИтока воздуха И отвода пРодуктов сгоРаНИя по двум отдельНЫм тРубам
0503_0911/C
G1644
L max = 12 m
L max = 11 m
16.6 ВАрИАНТЫ дЫМООТВОдящЕй сИсТЕМЫ ПО рАЗдЕЛЬНЫМ ТрубАМ с ВЕрТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ
L1 max = 8 m; L2 max = 15 m
CG_2124 / 0905_2305
Содержание
- 3 подготовка к устаНовке
- 4 внимание
- 5 опИсаНИе кНопкИ (лето – зима – только отопление – выключено); вНИмаНИе; заполНеНИе сИстемЫ; ВЫКЛЮЧЕНИЕ КОТЛА
- 6 сИстема безопасНостИ: ИНдИкатоРЫ И сРабатЫваНИе; ВЫКЛЮЧЕНИЕ НА дЛИТЕЛЬНЫй ПЕрИОд. ЗАщИТА ОТ ЗАМЕрЗАНИя; Неисправность; указаНИя по уходу
- 7 допоплНИтельНЫй Насос; пРовеРкИ пеРед устаНовкой котла
- 8 installazione della Caldaia; dimensioni Caldaia
- 9 устаНовка дЫмохода И воздуховода; модель; ДА
- 10 ваРИаНтЫ гоРИзоНтальНой устаНовкИ НакоНечНИка дЫмохода
- 11 ваЖНо; НЕТ
- 13 ПОдКЛЮЧЕНИЕ К эЛЕКТрОПИТАНИЮ; подсоедИНеНИе комНатНого теРмостата
- 14 ИзмеНеНИе тИпа газа; ФуНкцИя калИбРовкИ газового клапаНа; примечание
- 15 ИзмеНеНИе паРаметРов; пРедупРеЖдеНИе
- 16 вЫвод ИНФоРмацИИ На дИсплей котла
- 17 устаНовка паРаметРов
- 18 устРойства РегулИРоваНИя И пРедохРаНИтельНЫе устРойства
- 19 КОНТрОЛЬ ОТхОдящИх гАЗОВ; ап
- 20 пРИсоедИНеНИе датчИка улИчНой темпеРатуРЫ; дЫМООТВОдящАя сИсТЕМА с рАЗдЕЛЬНЫМИ ТрубАМИ
- 21 еЖегодНое техНИческое обслуЖИваНИе
- 22 ФуНкцИоНальНЫе схемЫ
- 24 схЕМЫ эЛЕКТрИЧЕсКИх сОЕдИНЕНИй; цвет проводов
- 26 техНИческИе даННЫе
