129

926.486.1 - RU

Руководство для техНИческого пеРсоНала

24

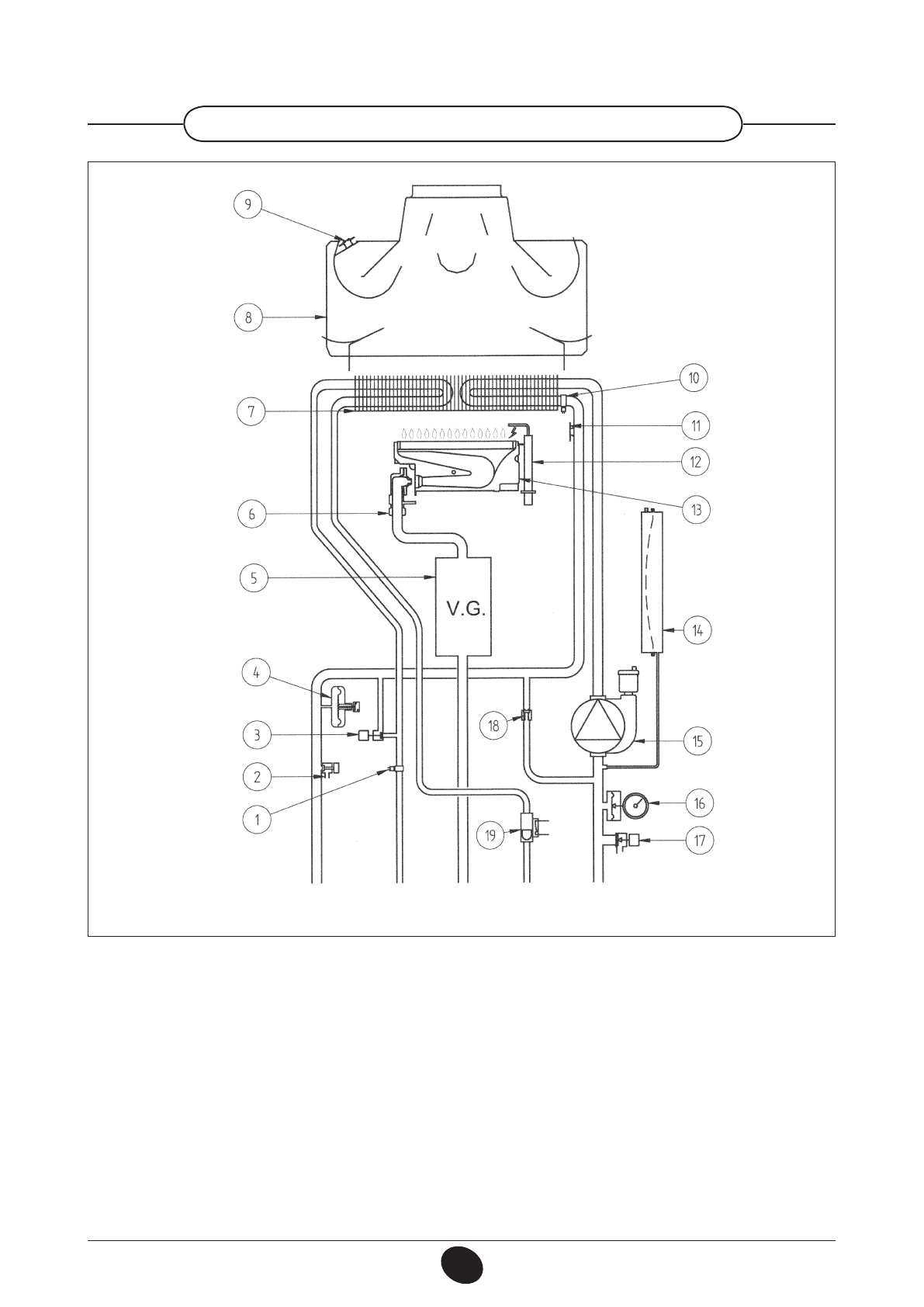

Рис. 18

подача в

систему

отопления

выход

горячей

воды

газ

подача

холодной

воды

возврат из

системы

отопления

обозначения:

1

датчик температуры (тип NTC) контура ГВС

2

кран слива воды из котла

3

кран заполнения системы отопления

4

гидравлический прессостат

5

газовый клапан

6

рампа подачи газа с форсунками

7

первичный теплообменник

8

дымовой колпак

9

термостат – датчик тяги

10

датчик температуры (тип NTC) контура отопления

11

термостат перегрева

12

электрод зажигания/контроля пламени

13

горелка

14

расширительный бак

15

насос с автоматическим воздухоотводчиком

16

манометр

17

сбросной предохранительный клапан (3 бар)

18

автоматическом байпасе

19

датчик приоритета контура ГВС

CG_2112 / 0902_0608
