РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

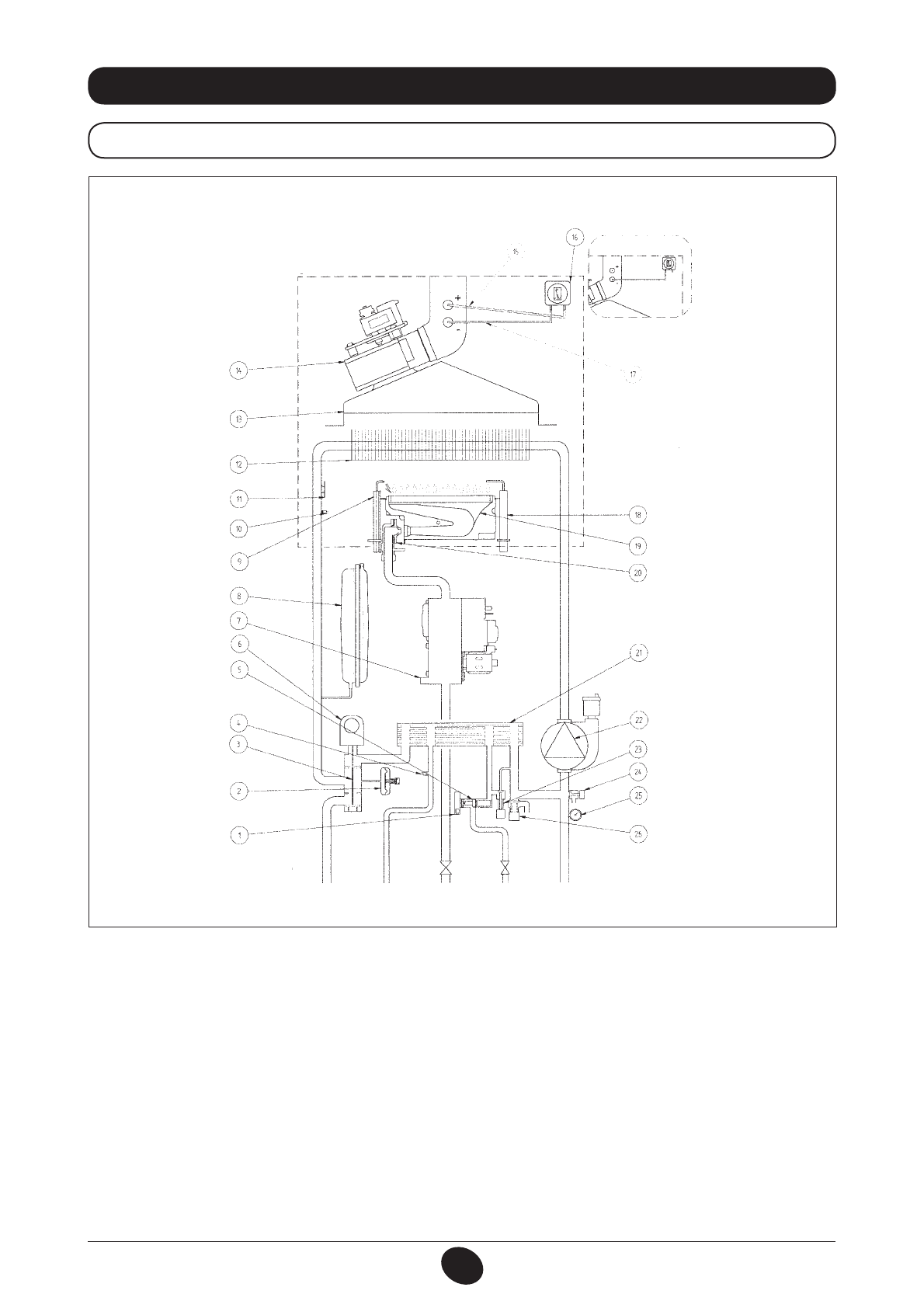

32. ФУНКЦИОНАЛЬНЫЕ СХЕМЫ
Обозначения:
1
датчик приоритета контура ГВС
2 гидравлический
прессостат
3 трехходовой
клапан
4
датчик температуры (тип NTC) контура ГВС
5
датчик протока с фильтром и ограничителем напора
воды
6
мотор трехходового клапана
7 газовый
клапан
8 расширительный
бак
9 электрод
зажигания
10 датчик температуры (тип NTC) контура отопления
11 термостат
перегрева
12 первичный
теплообменник
13 дымовой
колпак
14 вентилятор
15 точка положительного давления (для модели 310 Fi точка
положительного давления должна быть закрыта)
16 пневмореле – датчик тяги
17 точка отрицательного давления
18 электрод контроля пламени
19 горелка
20 рампа подачи газа с форсунками
21 пластинчатый теплообменник системы ГВС
(автоматический байпас)
22 насос с автоматическим воздухоотводчиком
23 кран заполнения котла
24 кран слива воды из котла
25 манометр
26 предохранительный клапан
240 Fi - 310 Fi
Рис. 20
подача
в систему
отопления
камера сгорания
310 Fi
выход
горячей
воды
газ
подача
холодной
воды
возврат из
системы
отопления
0901_0804 / CG_1737
