ФУНКЦИОНИРОВАНИЕ КНОПКИ

 ПРИ ПОДСОЕДИНЕННОМ КОМНАТНОМ ТЕРМОСТАТЕ

В данном случае кнопка

 не действует так, как было описано в параграфе 3.4 (функция ECONOMY-COMFORT).

Котел работает на систему отопления только когда идет одновременный запрос от комнатного термостата и установленной

почасовой программы работы котла.

Нажимая кнопку

 можно запустить работу котла на систему отопления при запросе только от комнатного термостата,

при отсутствии запроса установленной почасовой программы («взлом» в ручном режиме). В этом случае на дисплее панели
управления появляется мигающий символ   Функционирование котла в ручном режиме прекращается при наступлении
следующего периода почасовой программы без запроса тепла на систему отопления

ВАЖНО:

по завершении установки выносной панели управления включите электропитание котла и проверьте работу панели

управления

Для установки выносной панели управления на стене необходимо действовать следующим образом:

1. Отвинтить два винта (

a - b

 рис.11), которые фиксируют корпус котла;

2. открыть доступ к клеммной колодке

М2

, как показано на рис.12;

3. отсоединить два красных провода от клемм

1-2

 и подсоединить два провода, идущих от панели управления.

17.2  УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА СТЕНЕ

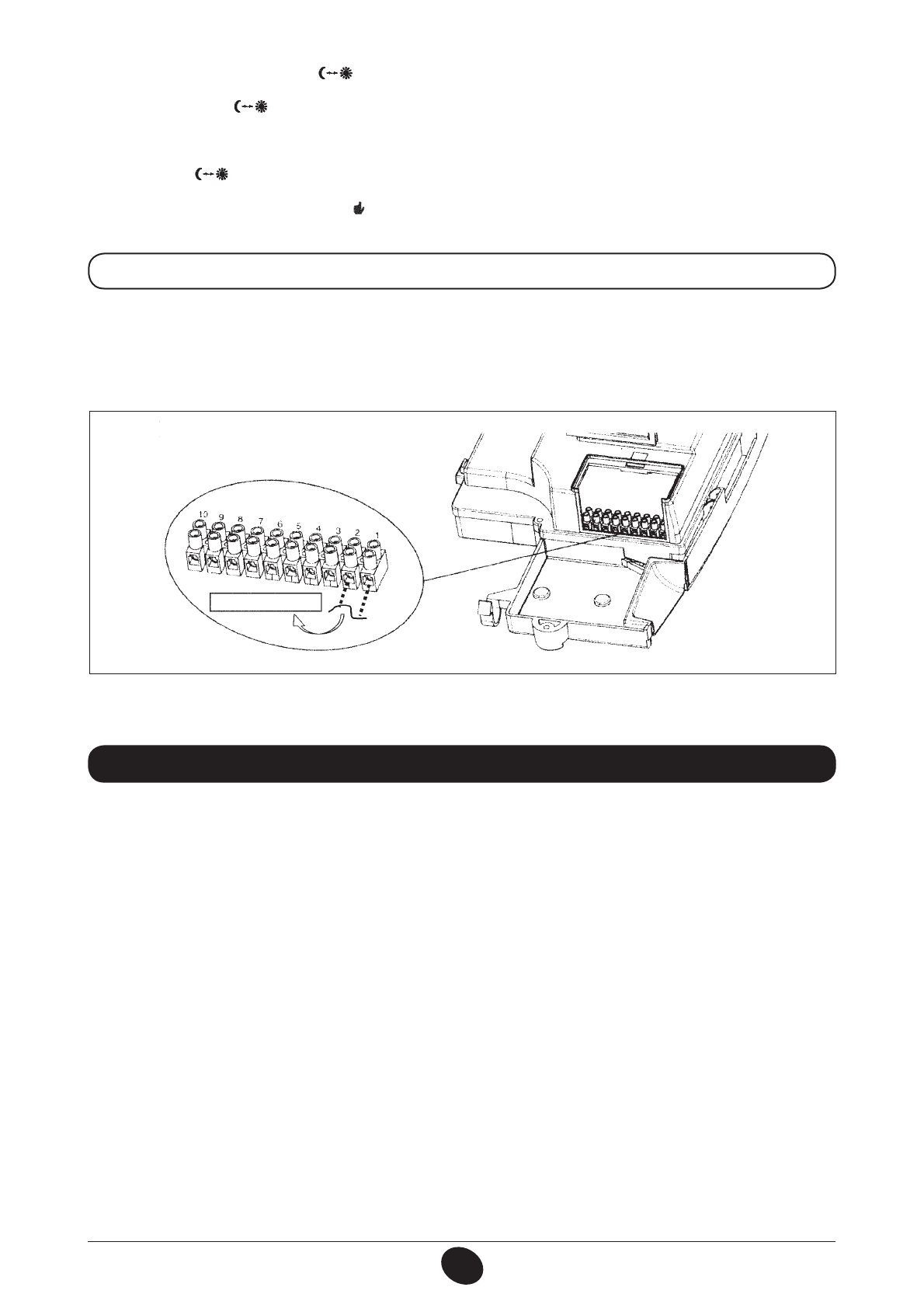

0609_1603

КЛЕММНАЯ КОЛОДКА М2

К ПАНЕЛИ УПРАВЛЕНИЯ

Рис.12

Котлы могут быть переведены на другой тип газа (G20 - метан, G31 - сжиженный газ - пропан) техническими специалистами
обслуживающей организации.

Порядок настройки регулятора давления немного отличается при использовании  разных газовых клапанов   (Honeywel или
SIT: смотри  рисунок 13).

Для перевода котла на другой тип газа необходимо выполнить следующие операции:

А) Замена форсунки горелки.

•  Аккуратно вытащите горелку из котла.
•  Замените форс унки горелки. При замене форс унок горелки следите за тем, чтобы они были затяну ты до упора с

использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 1 для
нужного типа газа.

В) Изменение напряжения на модуляторе

•  установив параметр F02 в зависимости от типа газа, как описано в параграфе 20.

18. ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА И НАСТРОЙКИ ДАВЛЕНИЯ
