60

7221787.03 - ru

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

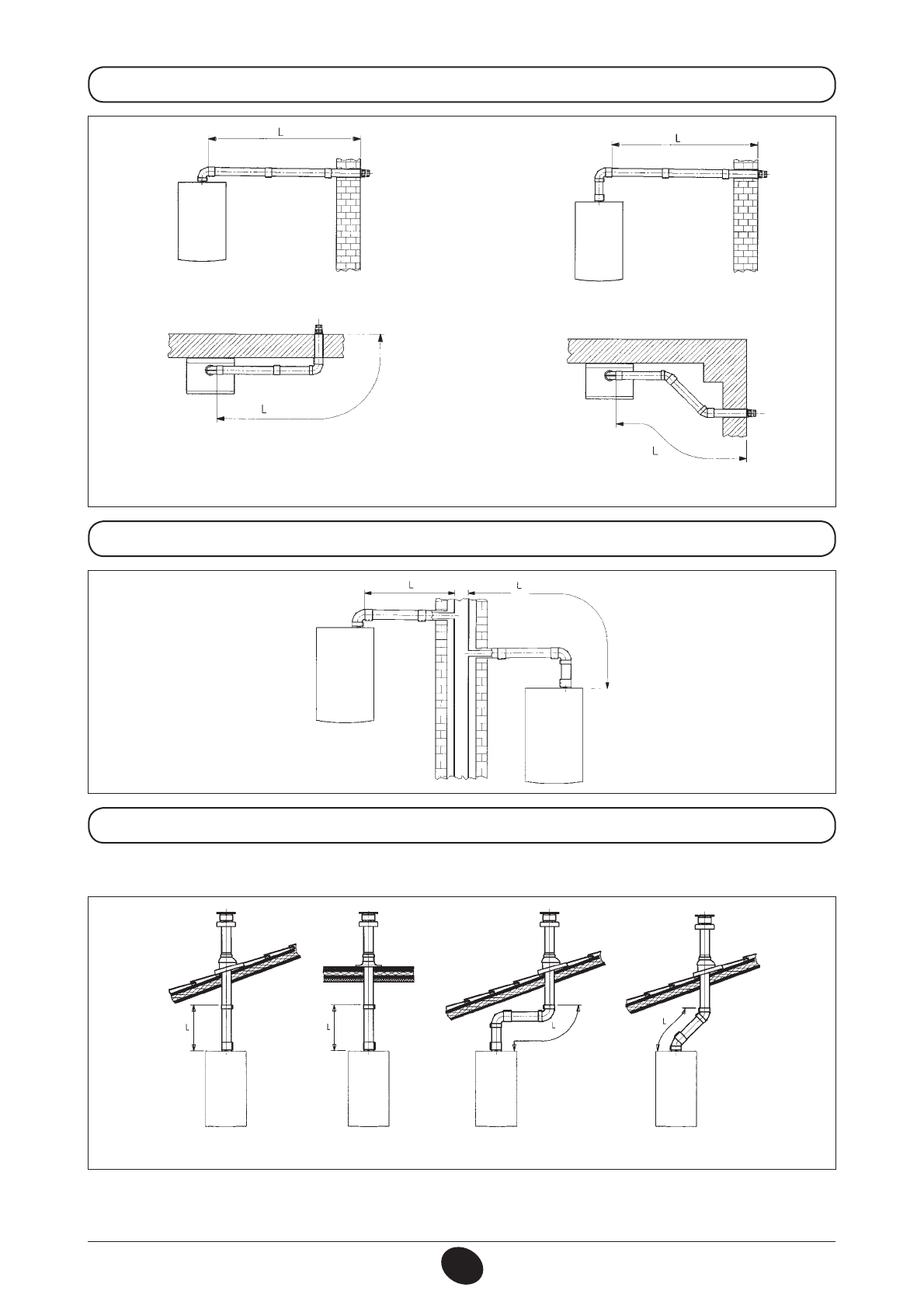

15.1 ВАРИАНТЫ ГОРИЗОНТАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

15.2 ВАРИАНТЫ УСТАНОВКИ ПРИ ПРИСОЕДИНЕНИИ К ОБЩЕМУ ДЫМОХОДУ (LAS - СИСТЕМА)

15.3 ВАРИАНТЫ ВЕРТИКАЛЬНОЙ УСТАНОВКИ НАКОНЕЧНИКА ДЫМОХОДА

Такая установка может быть выполнена как на плоской, так и на наклонной крыше пу тем закрепления наконечника с
соответствующей погодной насадкой и рукавом (дополнительные аксессуары поставляется по требованию).

Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических сведениях.

0512_2001

L max =

5 m

   240 Fi - 1.240 Fi Ø 60/100 mm -

9 m

 Ø 80/125 mm

L max =

4 m

   310 Fi - 1.310 Fi Ø 60/100 mm -

8 m

 Ø 80/125 mm

L max =

4 m

   240 Fi - 1.240 Fi Ø 60/100 mm -

8 m

 Ø 80/125 mm

L max =

3 m

   310 Fi - 1.310 Fi Ø 60/100 mm -

7 m

 Ø 80/125 mm

0512_2002

L max =

5 m

   240 Fi - 1.240 Fi Ø 60/100 mm -

9 m

 Ø 80/125 mm

L max =

4 m

   310 Fi - 1.310 Fi Ø 60/100 mm -

8 m

 Ø 80/125 mm

0503_0908/C

G1641

L max =

   4 m

Ø 60/100 mm

10 m

Ø 80/125 mm

L max =

   2 m

Ø 60/100 mm

8 m

Ø 80/125 mm

L max =

   3 m

Ø 60/100 mm

9 m

Ø 80/125 mm
