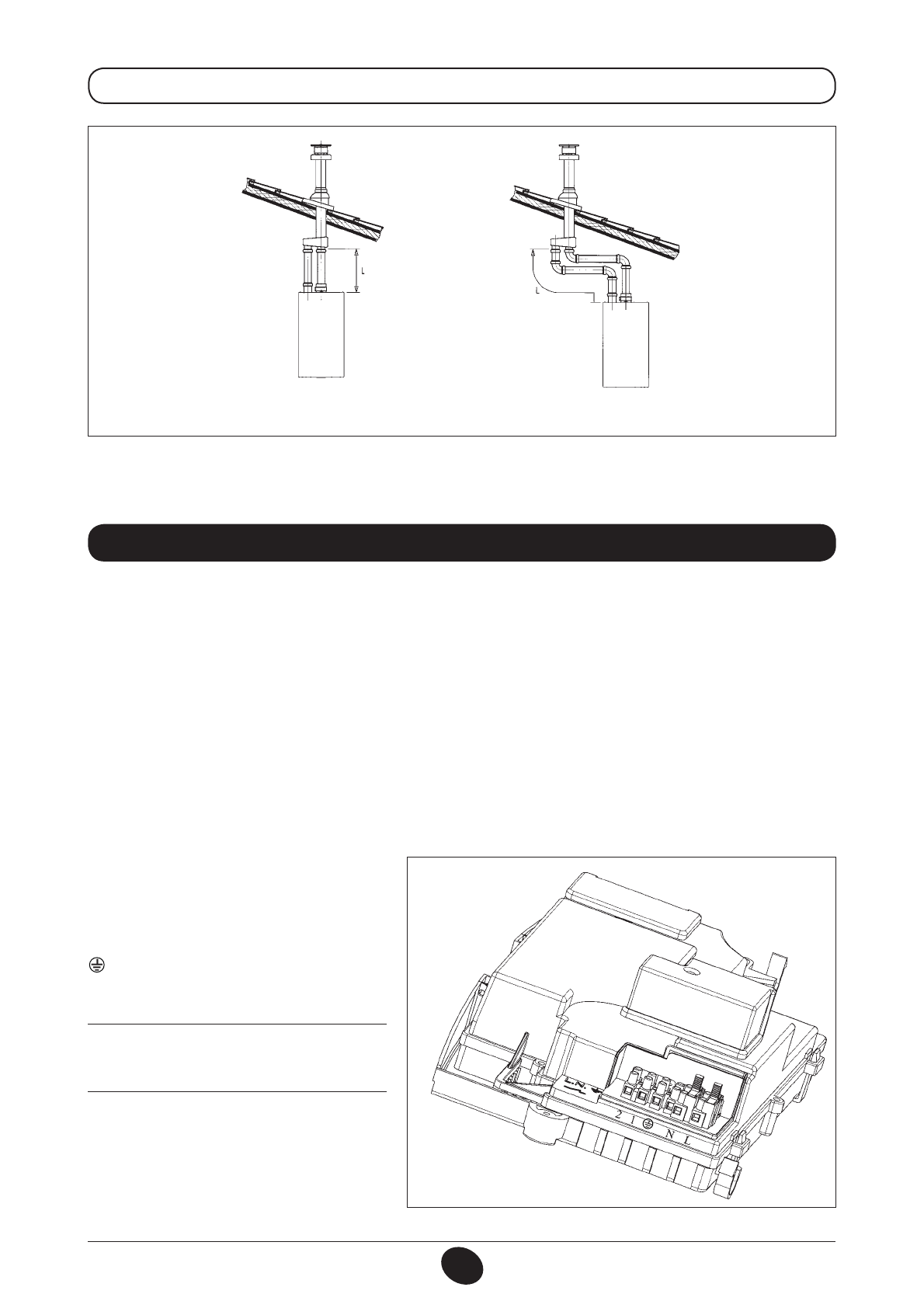

16. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

15.6 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ВЕРТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ

Обратите внимание!

 При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в месте

прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.

0503_0911/C

G1644

L max =

15 m

   240 Fi - 1.240 Fi

L max =

12 m

   310 Fi - 1.310 Fi

L max =

14 m

   240 Fi - 1.240 Fi

L max =

10 m

   310 Fi - 1.310 Fi

Элек т р о б е з опасно с ть ко тла г ар а нтируе тся только при пр а ви льном з а з емлении в с о о тв е тс твии с дейс тву ющими
нормативами.
С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.
Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм.

…доступ к клеммной колодке электропитания М1.

• двухполюсным выключателем отключите подачу питания к котлу;
• отвинтите два винта, крепящих панель управления к котлу;
• поверните панель управления;
• для доступа к контактам снимите крышку (рис.10).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель
предохранителя).

Рис.10

0512_0508/C

G1770

Внимание:

 Внимание: убедитесь в соблюдении

правильной полярности L(фаза) - N(нейтраль).
Обозначение клемм:

(L) =

фаза

 (коричневый провод)

(N) =

нейтраль

 (голубой провод)

    =

земля

 (желто-зеленый)

(1) (2) =

клеммы подключения комнатного

термостата

П р е д у п р е ж д е н и е :   Е с л и   к о т е л   п о д к л ю ч е н

не п о с р е д с т в е нно   к   с ис те м е   т е п лы х   п о лов ,

н е о б х о д и м о   у с т а н о в и т ь   з а щ и т н ы й

предохранительный термостат.
