66

7221787.03 - ru

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

С) Операции по настройке давления газа (рис. 13)

•  На котлах с закрытой камерой сгорания необходимо снять переднюю панель, отвинтив соответствующие крестовые винты

(для того, чтобы избежать погрешности в измерениях, связанной с герметичной камерой сгорания). Аналогичные результаты
измерений можно получить при подсоединение отрицательного входа дифференциального манометра через тройниковый
отвод к компенсационному выходу газового клапана

Рс

.

Открутить винт на штуцере

Рb

 и присоединить к штуцеру

Рb

 манометр.

С1) Регулировка давления при максимальной мощности

•

Открыть газовый кран и нажимая кнопку

 установить переключатель режимов (Рис.1) в положение

«зима»

 и подождать

до включения котла. Убедиться, что котел работает на максимальной мощности.

•  Проверить давление газа на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа.

При необходимости снять крышку модулятора и поворачивать латунный винт ключом а (ключ а) до достижения давления,
указанного в таблице 1 для соответствующей модели котла и соответствующего типа газа.

•  Проверить динамическое входное давление газа (штуцер

Pa

). Номинальные давления:

20 мбар

 для природного газа,

37 мбар

для пропана);

•  Открутить винт на штуцере (

Pa

, рис. 14) и присоединить к штуцеру (

Pa

) манометр.

С2) Регулировка давления при минимальной мощности

•  Отсоединить провод питания модулятора. Котел перейдет в режим минимальной мощности. Проверить давление газа

на горелке согласно таблице 1 для соответствующей модели котла и соответствующего типа газа. При необходимости
поворачивать винт (поз. b) до достижения давления, указанного в таблице 1 для соответствующей модели котла и
соответствующего типа газа.

•  Присоединить на место провод питания модулятора и установить на место крышку модулятора.
•  Выключить котел и закрыть газовый кран.
•  Отсоединить манометр и закрутить винт на штуцере

Заключительные проверки

•  Закройте панель управления.
•  Уберите манометры и закройте точки отбора давления.
•  Наклейте новую табличку с указанием типа газа и характеристик проведенной настройки.

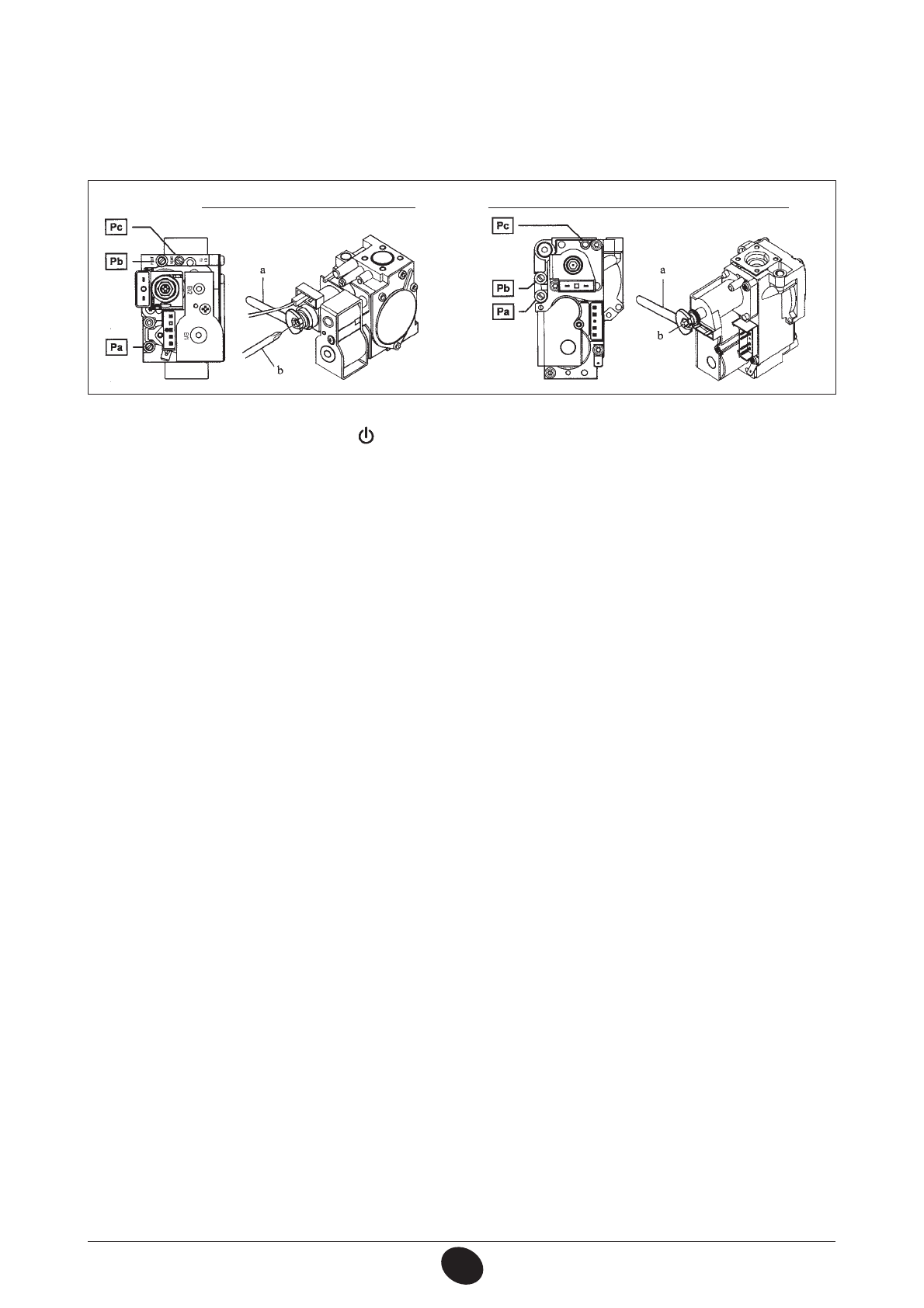

Рис . 13

КЛАПАН SIT - SIGMA 845

КЛАПАН HONEYWELL - VK 4105 M
