7221787.03 - ru
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
17. УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ
5. Осторожно вставить панель управления внутрь специального углубления на приборном щитке передней панели котла;
6. Закрыть корпус котла, завинтить два винта, которые его фиксируют (рис.11).
Внимание:
выносная панель управления - прибор низкого напряжения, его нельзя подсоединять к электросети
напряжением 230 В. Для осуществления электрических подсоединений смотри параграфы 27 и 32.
УСТАНОВКА ПАРАМЕТРОВ
• установите параметры
«MODUL»
и
«AMBON»
равными 0, как описано в параграфе 19.1;
• установите параметр
F10 = 02
, как описано в параграфе 20.
ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
• откройте доступ к клеммам подключения электропитания (рис.10);
• подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2);
• включите электропитание котла.
ВАЖНО
Если не используется комнатный термостат, необходимо поставить перемычку на контакты
1-2
клеммной колодки
М1
( рис. 10).
Для установки панели управления внутри приборного щитка передней панели
котла, необходимо действовать следующим образом:
1. Отвинтить два винта (
a - b
рис.11), которые фиксируют корпус котла;
2. Приподнять слегка корпус и рукой выдавить наружу крышку передней
панели (рис.11);
3. Через отверстие, предназначенное для панели управления, провести красный
провод, идущий от клеммной колодки
М2
(расположена за корпусом);
4. Открыть корпус панели управления (безвинтовое крепление), обрезать и
подсоединить красный провод, как показано на рис.11.3.
0606_0502

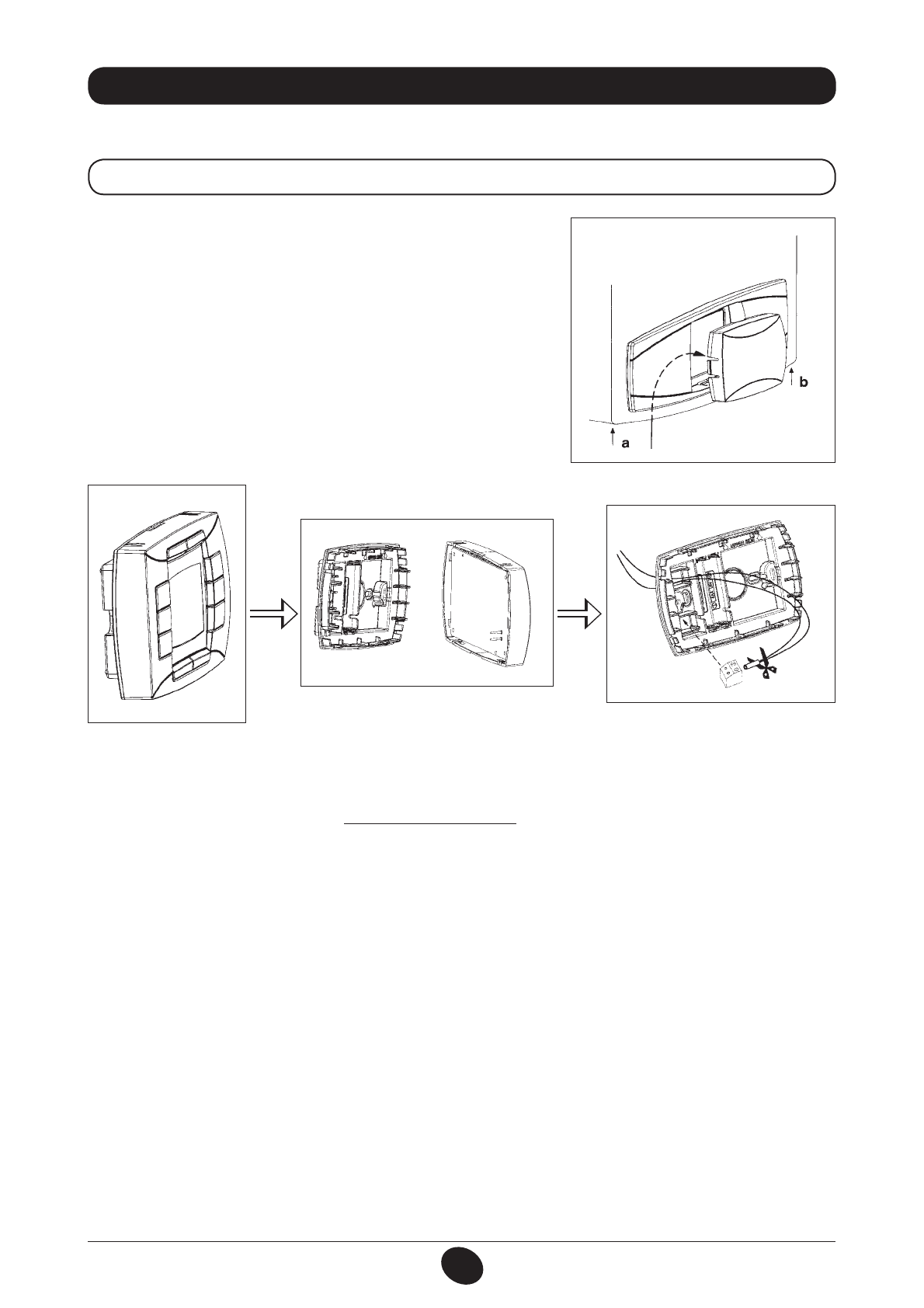

Рис.11
Выносная панель управления может быть установлена на передней панели котла или на стене.
17.1 УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА ПЕРЕДНЕЙ ПАНЕЛИ КОТЛА
0606_0503
0606_0504
Рис.11.1
Рис.11.2
Рис.11.3
0609_1401
