РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

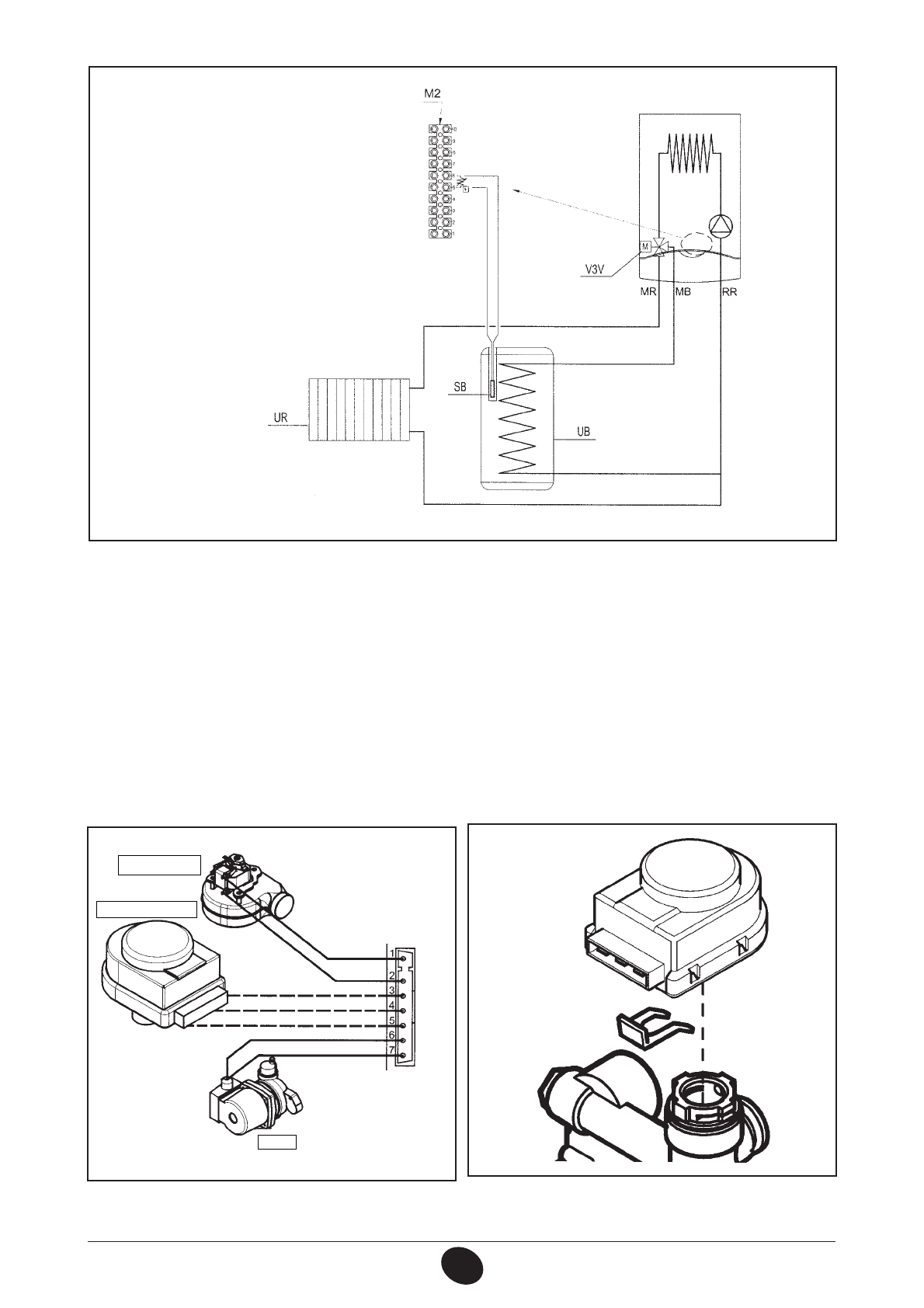

ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ МОТОРА ТРЕХХОДОВОГО КЛАПАНА (модели 1.240 i - 1.240 Fi - 1.310  Fi)

Мотор трехходового клапана и необходимая электропроводка поставляются отдельными комплектами.
Подсоедините мотор трехходового клапана как показано на рисунке.

Для подсоединения электропроводки действуйте следующим образом:
1)  отвинтите 3 крепежных винта и снимите приборный щиток;
2)  подсоедините провода мотора трехходового клапана (белый - красный - черный) как показано на рисунке;


Внимание:

 проверьте правильность крепления проводов к коннектору (соединительному разъему) CN1.

3)  закрепите провод в кабеледержателе приборного щитка;
4)  закройте приборный щиток и завинтите крепежные винты.

0512_1204

Вентилятор

Мотор трехходового клапана

PUMP

БЕЛЫЙ

ЧЕРНЫЙ

КРАСНЫЙ

M

C

M

C

CN1

Сборка мотора трехходового клапана

 (модели 1.240 i - 1.240 Fi - 1.310 Fi)

0512_2005

Прим:

  уда лите заглушку на трехходовом клапане перед

подсоединением мотора.

Примечание:

проверьте, чтобы параметр

F03 = 5

 (параграф 20)

Рис. 17

Условные обозначения

UB –

бойлер

UR –

система центрального отопления

М   –

мотор трехходового клапана (заказывается
отдельно)

M2 –

клеммная колодка

SB –

датчик приоритета для контура ГВС

MR –

вход в систему отопления

MB –

вход в систему ГВС

RR –

возврат из систем отопления / ГВС

RB –

съемный резистор

мотор

(трехходового клапана)

0702_1602
