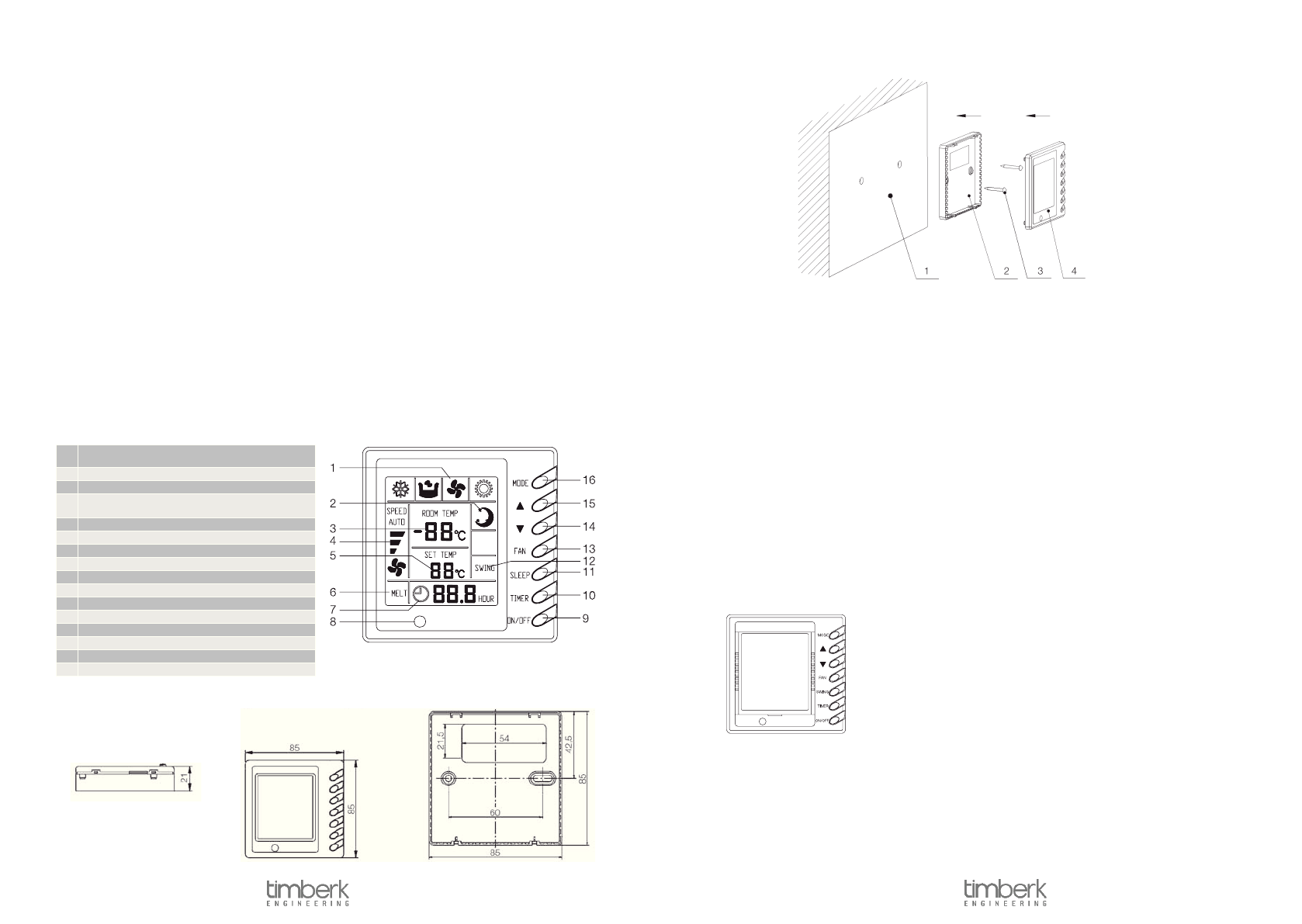

8
1
индикация режима работы
(охлаждение, осушение, вентилирование, обогрев)
2 индикация ночного режима
3 индикация окружающей температуры/неисправностей
4
индикация режима работы вентилятора
(авто, высокая, средняя, низкая скорость)
5 индикация заданной температуры
6
индикация размораживания
7 индикация таймера
8 Приемник сигнала
9 кнопка включения/выключения
10 кнопка таймера
11
кнопка качания жалюзи
12 индикация качания жалюзи
13 кнопка управления вентилятором
14
кнопка уменьшения температуры/времени
15 кнопка увеличения температуры/времени
16
кнопка выбора режима
Описание функции внутреннего блока «ведущий/ведомый»
• Эта функция действует без проводного пульта. если проводной пульт имеется,
функция действует с ним.
• агрегат комплектуется автоматически. в качестве ведущего выбирается вну
-
тренний блок с минимальным кодом адреса блока и минимальным кодом
адреса коммутационной панели.
• После определения адреса внутреннего блока режим работы группы будет
соответствовать режиму работы выбранного блока. например, если ведущий
блок работает в режиме охлаждения (обогрева), наружный блок будет ра
-
ботать в режиме охлаждения (обогрева) и любой внутренний блок, который
включается в режиме обогрева (охлаждения), будет индицировать конфликт
режимов
• если у ведущего внутреннего блока случается сбой по питанию или он выклю
-
чается, режим работы блока полагается таким, как при конфликте режимов, т.е.
режимом работы внутреннего блока является режим работы группы блоков.
ПУльтЫ УПРавления
Проводной пульт дистанционного управления
9
Габаритные и установочные размеры
Монтаж
1
основание
2
корпус
3
Шурупы 4х25
4
Панель
Порядок монтажа пульта
1. Перед монтажом отключите питание электрических компонентов.
2. один конец 4-жильного кабеля вставьте в прямоугольное отверстие корпуса
пульта.
3. Приставьте корпус к стене и зафиксируйте его шурупами 4 25.
4. вставьте 4-жильный кабель в гнездо и вставьте панель в корпус пульта.
Работа
1. включение/выключение
• нажмите кнопку ON/OFF для включения блока.
• Повторно нажмите кнопку ON/OFF для выключения.
Примечание
На рисунке изображено выключенное состояние при поданном питании. После
подключения питания и правильного соединения на ЖК дисплее будет отобра
-
жаться окружающая температура как в выключенном, так и во включенном
состоянии. В других полях изображений нет, что означает, что блок выключен.
