32
33
напольно-потолочные блоки
Выбор места установки
Монтаж должен производиться в соответствии с действующими нормами по
безопасности. Поскольку качество монтажа непосредственно влияет на работу,
пользователь должен связаться с продавцом и производить монтаж и испытания
силами профессиональных монтажников в соответствии с инструкцией по
монтажу, но не самостоятельно.
Подключение питания производится после окончания всех работ по монтажу.
Место монтажа выбирается из следующих соображений:
• Поток воздуха должен свободно распространяться по помещению.
• отвод конденсата может быть организован просто.
• Подъемные механизмы, потолок, элементы конструкции здания и т.д. должны
выдерживать вес блока.
• дренажный шланг должен легко пропускать воду.
• легкий доступ к блоку.
• Простое соединение с наружным блоком.
• Удаленность минимум на 1 м от других электроприборов, таких как телевизор,
приемник и т.д.
• отсутствие источников тепла, большой влажности и легковоспламеняющихся
газов.
• вне помещений прачечных, ванных, душевых и бассейнов.
• в соответствии со схемой монтажа.
Монтаж кондиционеров в следующих местах может привести к неисправностям
(если этого нельзя избежать, пожалуйста, свяжитесь с продавцом):
• Места с масляными испарениями.
• кислотная среда.
• Места с нестабильным электропитанием.

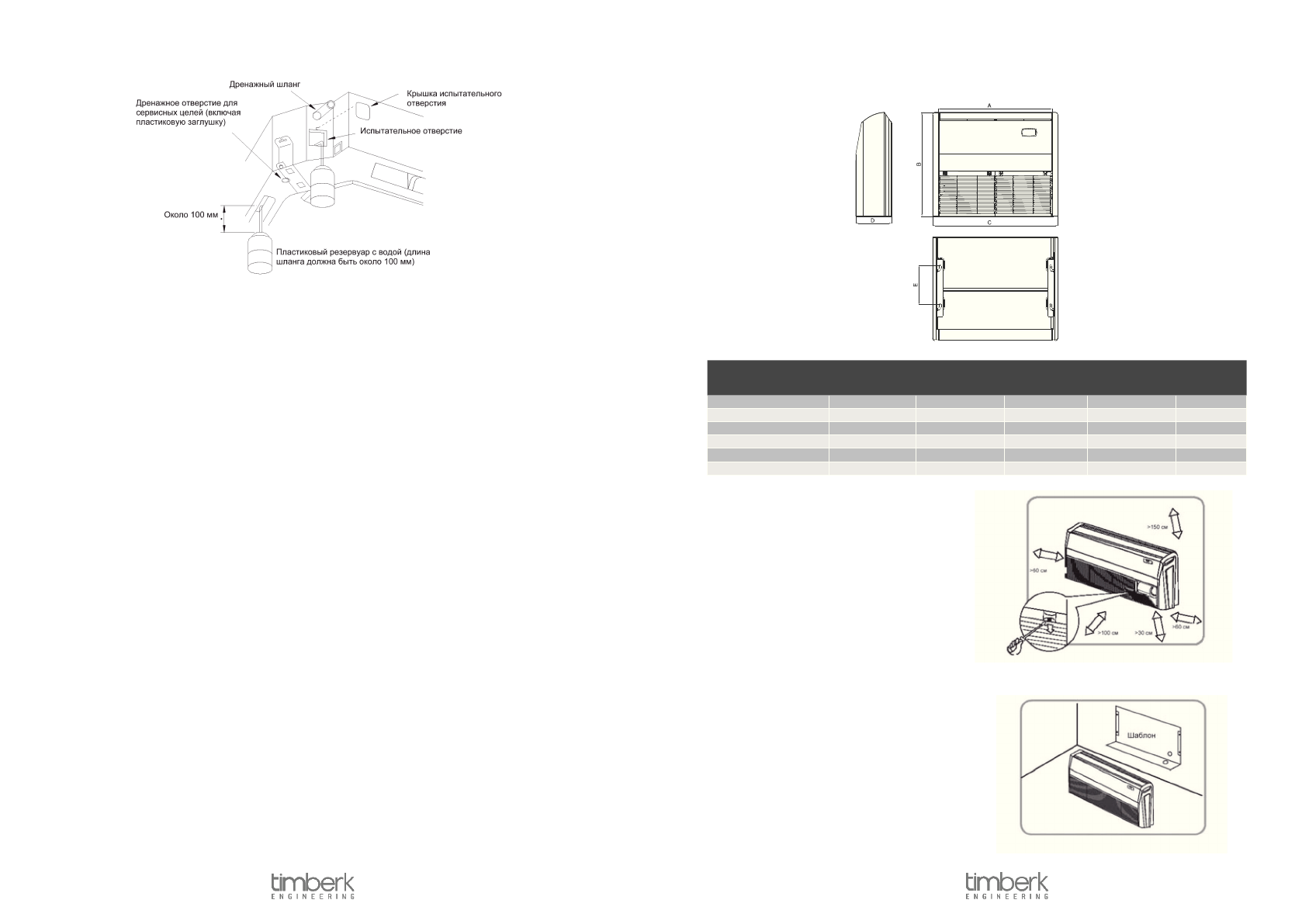

Размеры
TVM-R28Zd/NaB-K, TVM-R36Zd/NaB-K, TVM-R50Zd/NaB-K
Модель
E
D
а
B
C
TVM-R28Zd/NaB-K
260
745
840
695
238
TVM-R36Zd/NaB-K
260
745
840
695
238
TVM-R50Zd/NaB-K
260
745
840
695
238
TVM-R71Zd/NaB-K
260
1220
1300
690
188
TVM-R90Zd/NaB-K
260
1500
1590
695
238
TVM-R112Zd/NaB-K
260
1500
1590
695
238
Установочные размеры, мм
Габаритные размеры, мм
Пространство установки
• Пространство вокруг блока должно
обеспечивать его вентилирование.
Примеры установки
• Существует 2 варианта установки
− Подпотолочный монтаж
− напольный монтаж
общее для обоих вариантов:
1. определите положение монтажа на
потолке или стене с помощью шаблона
2. Снимите с блока решетку на входе
воздуха, боковую панель и кронштейн в
следующем порядке.
