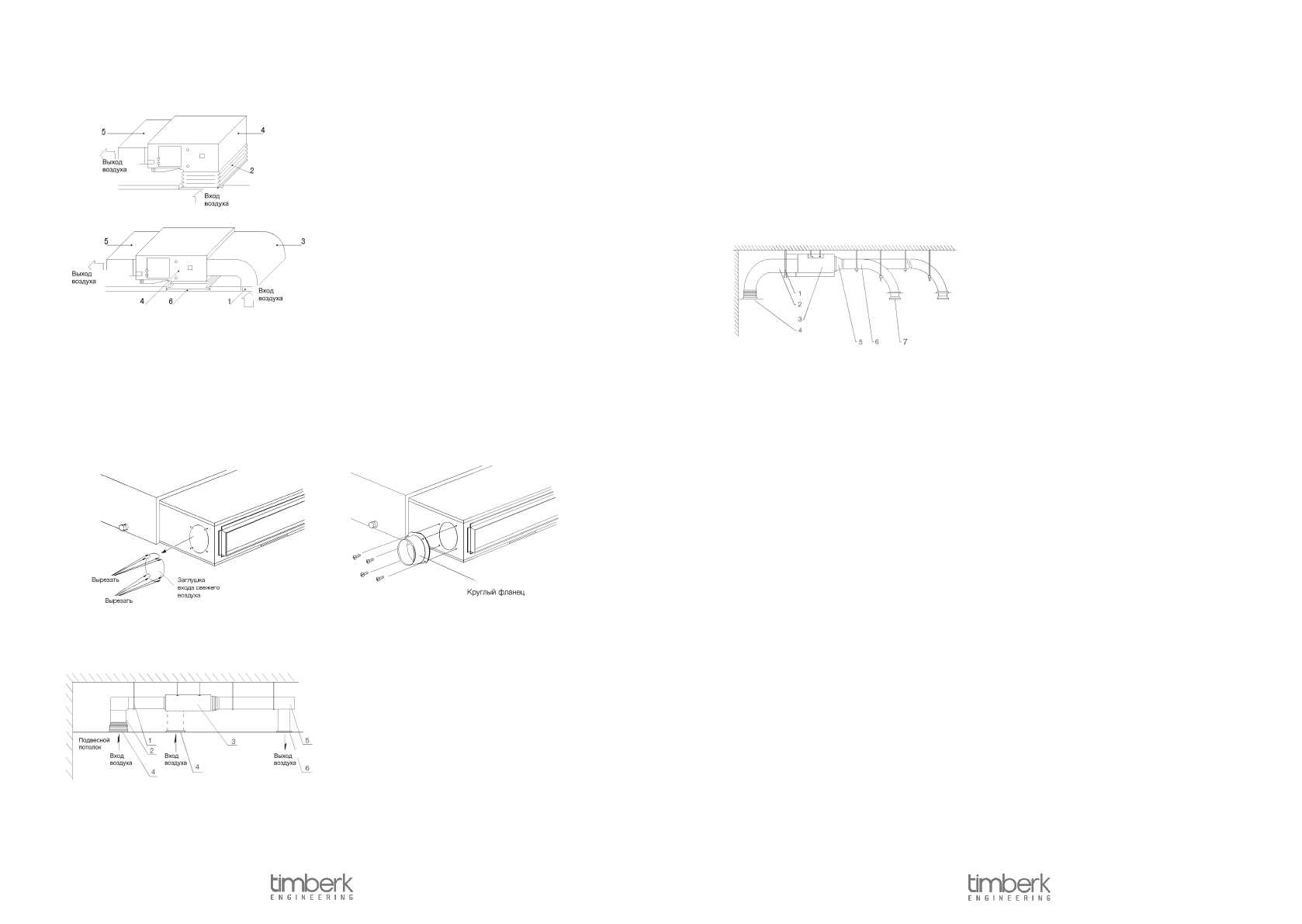

1 — вход воздуха (с фильтром)
2 — брезентовый воздуховод
3 — воздуховод на входе
4 — внутренний блок
5 — воздуховод подачи
6 — смотровая решетка
Примеры установки
1. выбор воздуховода на входе
2. Монтаж воздуховода свежего воздуха
1) если требуется смонтировать воздуховод свежего воздуха, вырежьте заглушку.
если воздуховод не используется, закройте отверстие вспененным материалом.
2) Смонтируйте круглый фланец для присоединения воздуховода.
3) Хорошо уплотните и теплоизолируйте воздуховод и фланец.
4) Свежий воздух должен быть очищен фильтром.
24
25
3. Монтаж воздуховода подачи воздуха
1 — подвес
2 — воздуховод на входе
3 — канальный внутренний блок
4 — воздуховод на входе
5 — отвод воздуховода подачи
6 — выход воздуха
на рисунке указана только схема монтажа воздуховода на входе воздуха. верх
воздуховода может монтироваться на уровне заднего входа внутреннегоблока.
круглый или прямоугольный воздуховод подачи, соединяемый с выходом блока,
должен быть открыт хотя бы в одном месте. для раздачи воздуха по помещению
круглый воздуховод может разветвляться. круглый воздуховод присоединяется
через адаптер, размер которого соответствует размеру выхода блока. После
присоединения адаптера смонтируйте выходной круглый воздуховод, длина
которого до каждого конечного отверстия не должна превышать 10 м. круглые
воздуховоды типоразмера 71 могут разветвляться на 3 воздуховода, больших
размеров — на 4 воздуховода, а меньших типоразмеров не разветвляются. длина
адаптера 200 мм.
1 — шпилька
2 — воздуховод на входе
3 — канальный внутренний блок
4 — забор воздуха
5 — адаптер
6 — воздуховод подачи
7 — раздача воздуха
Примечание
• Максимальная длина воздуховода означает длину воздуховода подачи до
самой дальней точки раздачи воздуха плюс длину воздуховода на входе от
самой дальней точки забора воздуха.
• Для блоков со вспомогательными нагревателями при присоединении кру
-
глых воздуховодов длина прямого участка должна быть не менее 200 мм.
Сервисное отверстие
После скрытого монтажа канальных блоков в подвесном потолке должен быть
сделан смотровой люк со стороны электрошкафа.
• Размер люка должен быть не менее 500 х 500 мм.
• доступ через люк для ремонта электроэлементов и труб должен быть как
можно проще.
• вход воздуха может также использоваться как люк для ремонта двигателя.
4-поточные кассетные блоки
Выбор места установки
1) вход и выход блока должны быть свободны от препятствий, чтобы поток
воздуха распространялся по всему помещению.
2) должно быть достаточное сервисное пространство, указанное в схемах
монтажа.
3) Поверхность монтажа должна выдерживать не менее, чем 4-кратный вес
блока и не должна при работе подчеркивать шум и вибрации.
4) Поверхность монтажа должна быть горизонтальной.
