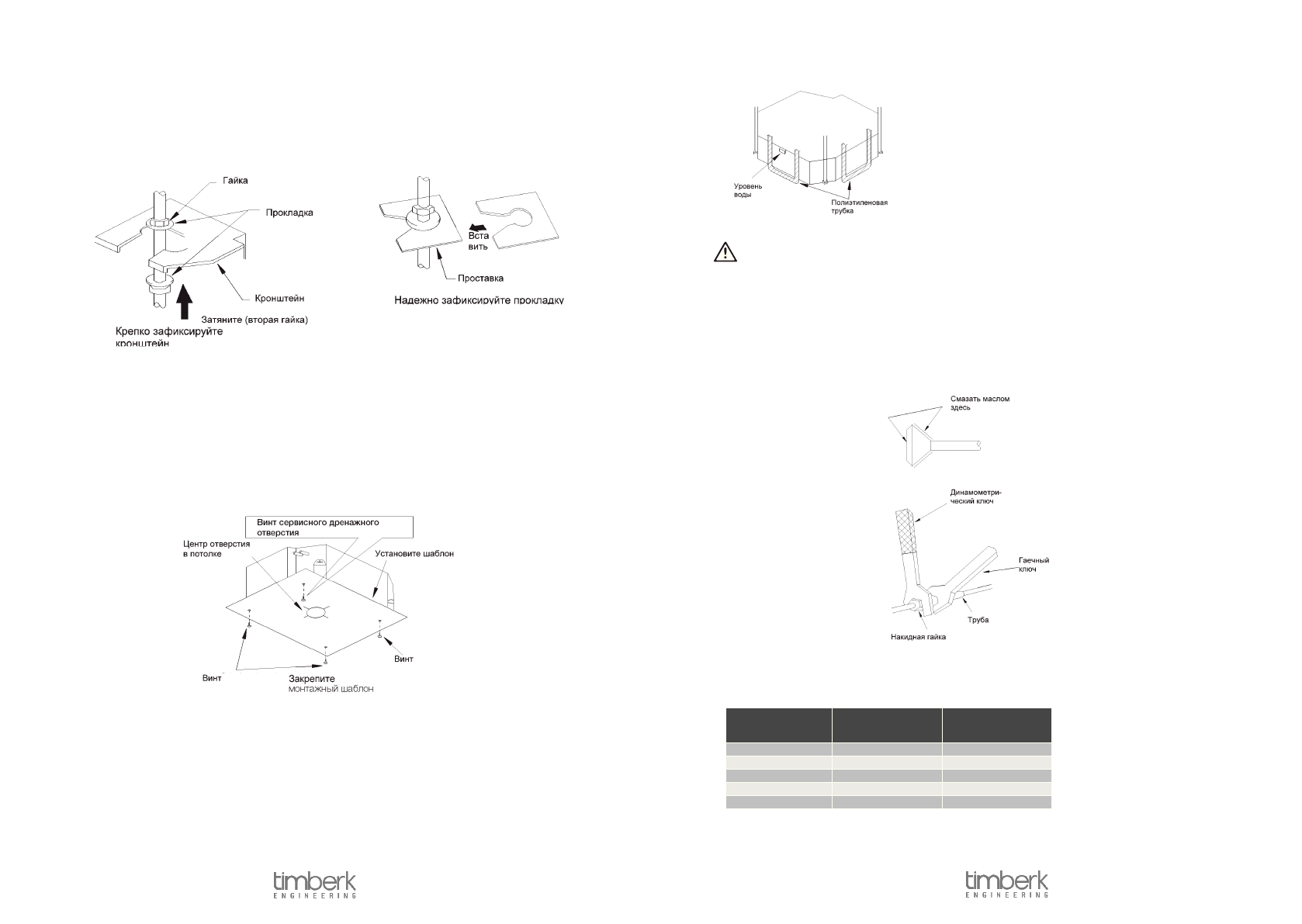

Пример установки
1. Первый шаг при монтаже внутреннего блока
• если в комплекте идет подвесной крепеж, для фиксации используйте гайки с
прокладками как сверху, так и снизу кронштейна. используйте проставки во
избежание повреждения прокладок.
2. использование шаблона
• Пожалуйста, используйте монтажный шаблон для определения размеров от
-
верстия в потолке.
• Центр отверстия в потолке отмечен на шаблоне.
• закрепите шаблон на блоке тремя винтами, а также используя сервисное дре
-
нажное отверстие.
3. закрепите блок в подходящем для размещения месте
4. Проверьте горизонтальность блока
• дренажный насос и поплавковый клапан встроены в блок. Проверьте горизон
-
тальность по 4 направлениям водяным уровнем. (если блок наклонен в сто
-
рону, противоположную току конденсата, может выйти из строя поплавковый
клапан и случиться утечка).
5. Удалите проставки и затяните гайки.
6. Удалите шаблон
ВНИМАНИЕ!
• Пожалуйста, затяните гайки и винты во избежание падения блока.
• Присоедините трубы холодильного контура.
− При соединении или отсоединении труб от агрегата, пожалуйста, используйте
гаечный и динамометрический ключи.
− Смажьте накидную гайку и ответную часть маслом, используемым в холо
-
дильном контуре, и заверните ее вначале руками, а затем гаечным ключом.
− Усилие затягивания регламентируется. Слишком сильное затягивание по
-
вредит гайку и вызовет утечку.
диаметр
толщина стенок, мм
Момент затягивания, нм
Ø1/4"
≥ 0,5
15 - 30
Ø3/8"
≥ 0,71
30 - 40
Ø1/2"
≥ 1
45 - 50
Ø5/8"
≥ 1
60 - 65
Ø3/4"
≥ 1
70 - 75
− Проверьте соединительные трубы на утечку хладагента и затем теплоизо
-
лируйте их.
