6
Функции

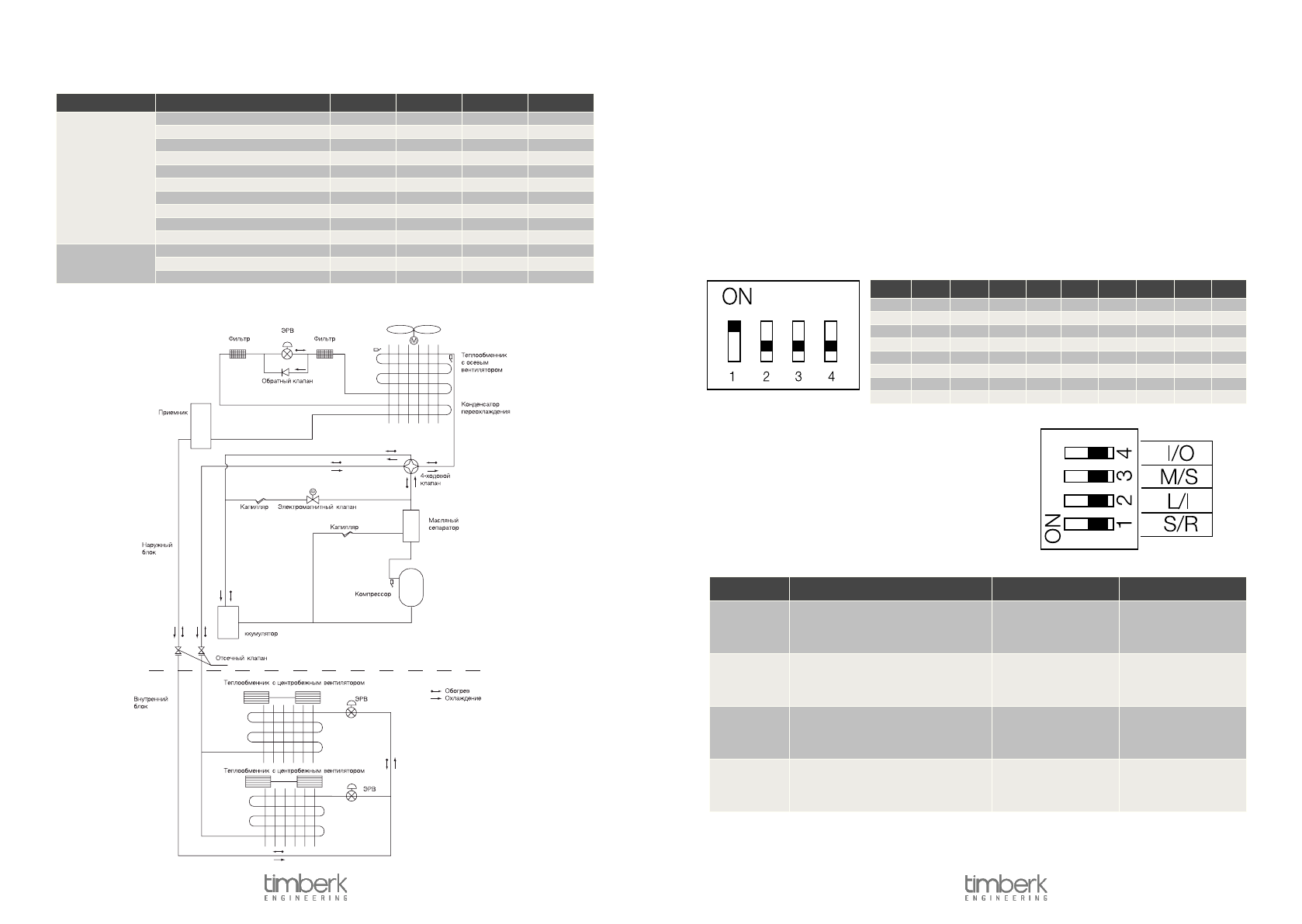

Схема соединений
Функция
канальные
кассетные
настенные
напольно-
потолочные
для комфортного
кондиционирования
авторестарт
•
•
•
•
автоматическое покачивание жалюзи
•
•
•
•
таймер
•
•
•
•
автоматический выбор режима работы
•
•
•
•
Режим охлаждения
•
•
•
•
Режим обогрева
•
•
•
•
Режим осушения
•
•
•
•
Режим вентилирования
•
•
•
•
Горячий пуск
•
•
•
•
дренажный насос
-
•
-
-
для гибкого управ
-
ления
двойное дистанционное управление
•
•
•
•
Групповое управление одним пультом
•
•
•
•
Управление внешним командами
•
•
•
•
задание адреса внутреннего блока
внутренние блоки одной системы для работы должны иметь уникальные адреса,
поэтому при монтаже внутреннего блока ему следует присвоить адрес, не
повторяющийся у других блоков системы. адрес блока должен соответствовать
адресу его пульта. задание адреса производится с помощью DIP-переключателей,
установленных на главных платах внутреннего блока и пульта и обозначенных
«address».
Таблица двоичных кодов адресов, задаваемых 4-разрядным DIP-переключателем
7
Перекл.4 Перекл.3 Перекл.2 Перекл.1 адрес Перекл.4 Перекл.3 Перекл.2 Перекл.1 адрес
ON
ON
ON
ON
1
OFF
ON
ON
ON
9
ON
ON
ON
OFF
2
OFF
ON
ON
OFF
10
ON
ON
OFF
ON
3
OFF
ON
OFF
ON
11
ON
ON
OFF
OFF
4
OFF
ON
OFF
OFF
12
ON
OFF
ON
ON
5
OFF
OFF
ON
ON
13
ON
OFF
ON
OFF
6
OFF
OFF
ON
OFF
14
ON
OFF
OFF
ON
7
OFF
OFF
OFF
ON
15
ON
OFF
OFF
OFF
8
OFF
OFF
OFF
OFF
16
о б о з н а ч е н и е н а
п е р е к л ю ч а т ел е
описание
ON
OFF
1 (S/R)
выбор режима памяти
а) при подаче питания выбирается режим восста
-
новления или готовности,
б) эта функция действует без проводного пульта
Готовность при подаче пи
-
тания
восстановление при подаче
питания
2 (L/I)
выбор проводного пульта или приемника
а) если выбирается проводной пульт, функция
приемника блокируется
б) если выбирается приемник, проводной пульт
не работает
выбран проводной пульт
выбран приемник
3 (M/S)
задание внутреннему блоку статуса
ведущий/ведомый
а) для решения проблемы конфликта режимов
б) эта функция действует без проводного пульта
внутренний блок ведущий
внутренний блок ведомый
4 (I/O)
выбор датчика окружающей температуры
(только для канальных блоков)
а) выбор датчика окружающей температуры на
главной плате (т
окр.
) или на приемнике (т
окр.1)
б) эта функция действует без проводного пульта
выбран датчик окружающей
температуры на главной
плате
выбран датчик окружающей
DIP-переключатель S7
Перед подачей питания на главную плату
должен быть установлен DIP-переключатель
S7, задающий режим работы внутреннего
блока (4-разрядный у канальных блоков,
3-разрядный для остальных).
