Поз.
кнопка
неисправность
1
FUNC (FUNCTION)
а. кнопка переключения режима работы пульта: режим запроса/индивидуальное управление/цен
-
тральное управление
2
МоDE
кнопка установки режима работы блока: охлаждение/отопление/вентилирование/осушение
3,4
а. в режиме запроса: циклическое переключение между номерами внутренних блоков системы для
установки номера определенного внутреннего блока, управление которым
планируется осуществить.
B. в режиме индивидуального/центрального управления: установка требуемой температуры (макс.
значение - 30 °С, мин. значение - 16 °С)
С. в режиме установки таймера: увеличение и уменьшение интервала до включения/выключения
блока (от 0 до 24 часов)
5
FAN
а. кнопка выбора скорости вентилятора внутреннего блока (высокая/средняя/низкая/автоматическая
установка) в. При удерживании кнопки FAN происходит включение/выключение качания жалюзи
6
TIMER
а. в режиме индивидуального / группового управления: кнопка включения таймера на включение /
выключение)
7
ON/OFF
кнопка включения/выключения внутреннего блока
2+7
MODE+ON/OFF
блокировка
в режиме индивидуального/группового управления: одновременное нажатие кнопок MODE и ON/
OFF приводит к блокировке пульта. для разблокировки пульта нажмите сочетание клавиш еще раз
2+6
MODE+TIMER
альтернативная
функция MODE
в режиме индивидуального/группового управления: одновременное нажатие кнопок MODE и TIMER
включает/ выключает режим MODE для выбранного блока
4+6
+ TIMER
альтернативная
функция Temp
в режиме индивидуального/группового управления: одновременное нажатие кнопок
и TIMER
включает/ выключает режим TEMP для выбранного блока
7+6
ON/OFF + TIMER
альтернативная
функция ON/OFF
в режиме индивидуального/группового управления: одновременное нажатие кнопок ON/OFF и
TIMER включает/ выключает блокировку включения с пульта выбранного внутреннего блока
2+3
MODE +
См. раздел «Функция энергонезависимой памяти»
4+7
+ ON/OFF
выбор режима
пульта
а. Проверка режима группового следящего пульта/группового пульта
в. выбор режима группового следящего пульта/ группового пульта

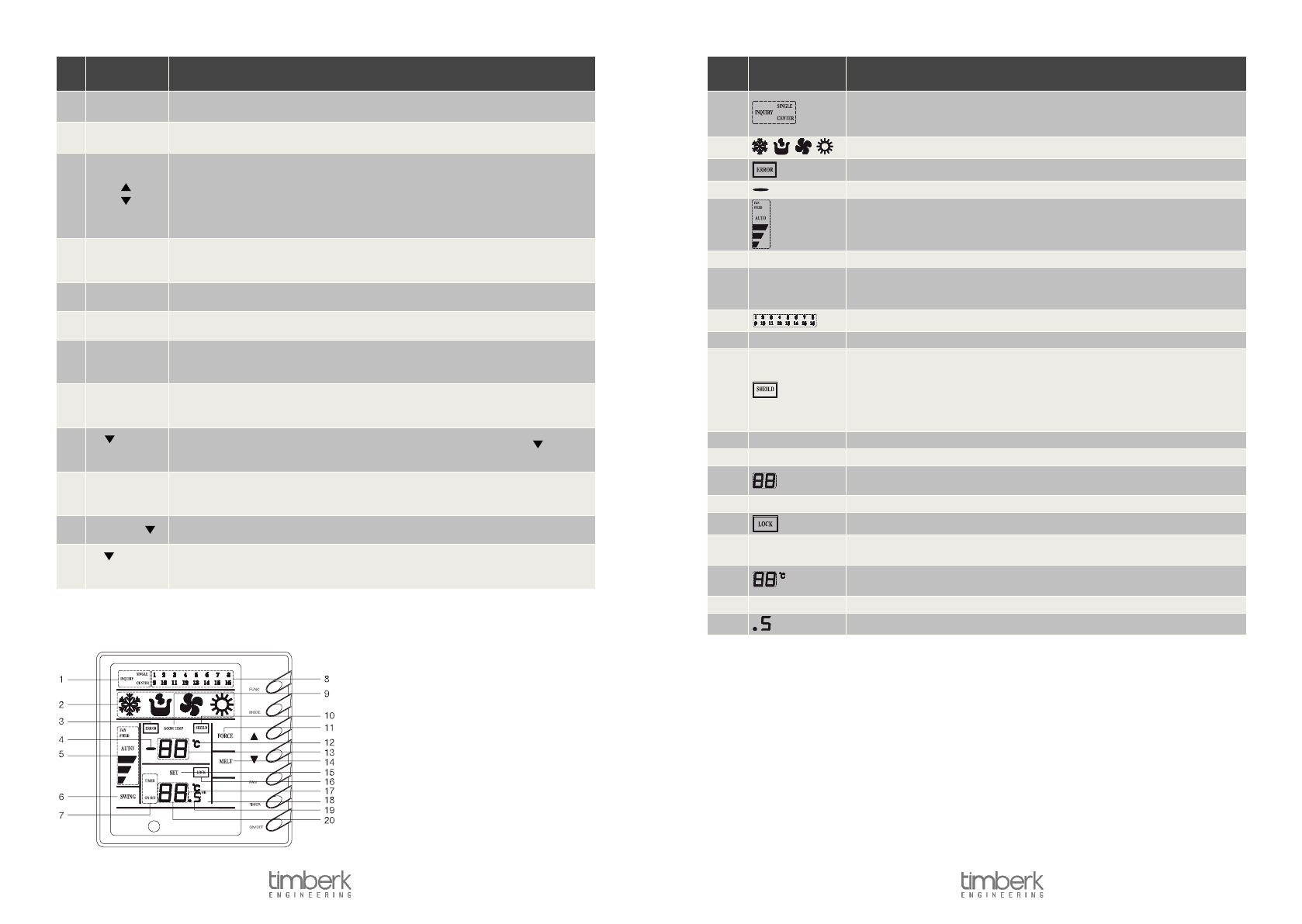

Описание индикации дисплея
Поз.
индикатор
Функция
1
INQUIRY — индикация режима запроса
SINGLE — индикация режима индивидуального управления
CENTER — индикация режима центрального управления
2
индикация режима работы внутреннего блока
3
индикация ошибки внутреннего блока группы или наружного блока
4
индикация отрицательной температуры в помещении
5
индикация режима работы вентилятора
6
SWING
индикация включенного режима покачивания жалюзи блока
7
TIMER
ON OFF
а. индикация режима установки таймера
в. в режиме запроса: индикация установленного на требуемом внутреннем блоке режима «таймер
на включение/выключение»
8
индикация номера внутреннего блока в группе
9
ROOM TEMP
данный индикатор сигнализирует, что система работает без ошибки
10
в режиме центрального управления:
а. в состоянии запроса отображается «SHIELD», если заблокировано включение-выключение вы-
бранного внутреннего блока
B. в состоянии настройки «SHIELD» отображается во время установки или запроса на блокиров-
ку включения
в режиме группового управления:
«SHIELD» отображается, если выбранные блоки дистанционно заблокированы от включения
11
FOrCE
индикация при пуске внутреннего блока без пульта
12
°C
данный индикатор сигнализирует, что система работает без ошибки
13
а. индикация номера ошибки (в случае, если одновременно горит индикация Error)
в. индикация температуры в помещении
14
MELT
индикация режима размораживания
15
индикация режима блокировки
16
SET
«SET» мигает, если блок включен и управляется
«SET» отображается, если блок включен и не управляется
17/20
индикация установленной температуры
При запросе параметров таймера блоков и при установке таймера - индикация времени таймера
18
HR
индикатор появляется при запросе параметров таймера и при его установке
19
индикация появляется, если время таймера не кратно 1 часу
Соединения
16
17
Соединения
вставьте 4-жильную витую пару от проводного пульта, если он имеется у
внутреннего блока, в разъем CN1 (CN2) группового пульта, а другой разъем CN2
(CN1) соедините с главной платой внутреннего блока.
