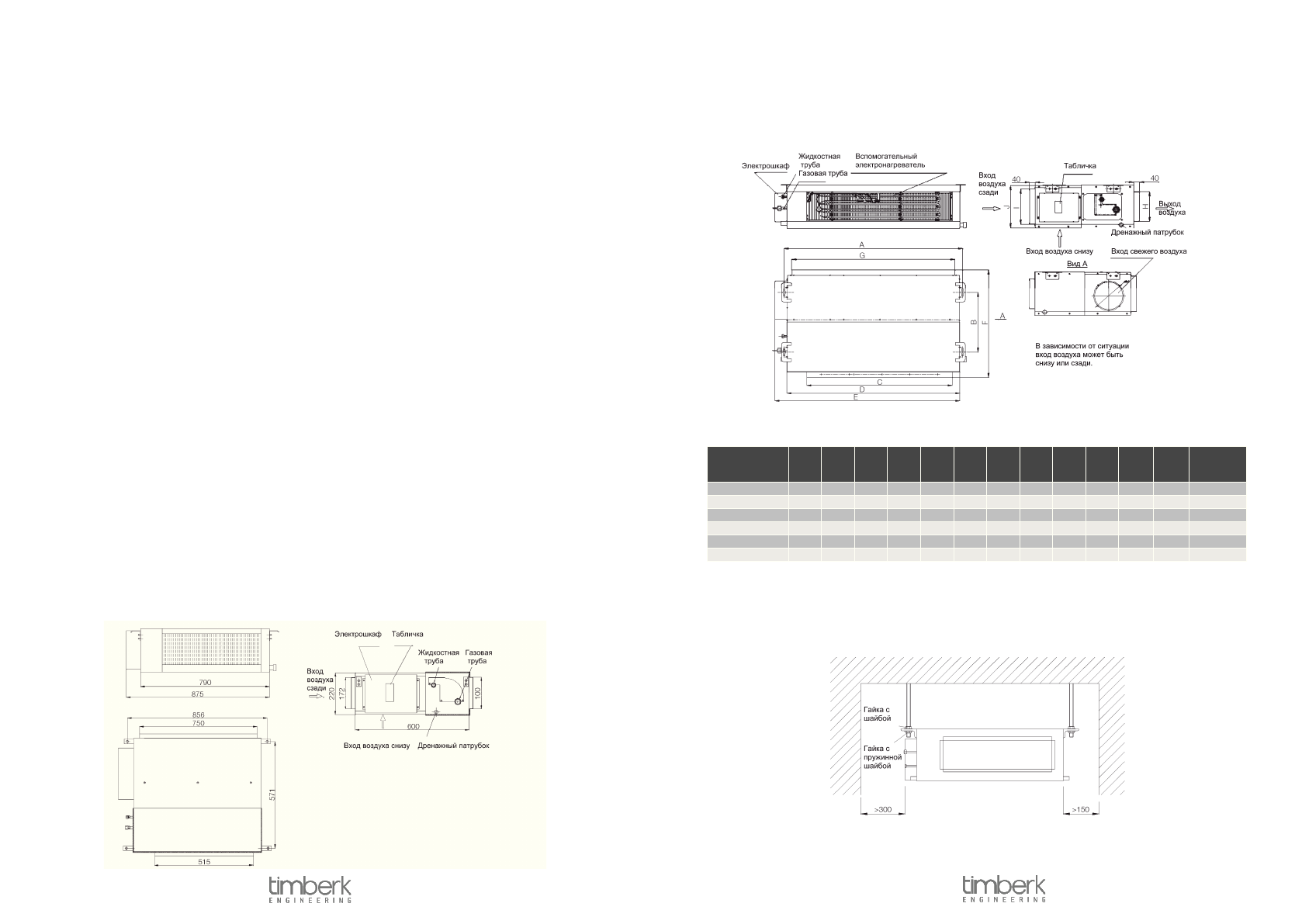

Размеры
TVM-R22T/NaB-M, TVM-R28P/NaB-M,TVM-R36P/NaB-M
УСтановка внУтРеннеГо блока
канальные блоки
Выбор места установки
Монтаж должен производиться в соответствии с действующими нормами по
безопасности. Поскольку качество монтажа непосредственно влияет на работу,
пользователь должен связаться с продавцом и производить монтаж и испытания
силами профессиональных монтажников в соответствии с инструкцией по
монтажу, но не самостоятельно. Подключение питания производится после
окончания всех работ по монтажу. Место монтажа выбирается из следующих
соображений.
• на блок не должны попадать прямые солнечные лучи.
• Подъемные механизмы, потолок, элементы конструкции здания и т.д. должны
выдерживать вес блока.
• отвод конденсата может быть организован просто.
• Поток воздуха должен свободно перемещаться к блоку и от блока.
• нельзя устанавливать блок в местах, где хранятся огнеопасные или взрывчатые
вещества или где возможна утечка огнеопасного или взрывоопасного газа.
• нельзя устанавливать блок в местах с едкими газами, сильным запылением,
соленым туманом, сажей и высокой влажностью.
Примечание
Монтаж кондиционеров в следующих местах может привести к неисправно
-
стям. Если этого нельзя избежать, пожалуйста, свяжитесь с продавцом.
(
1) Места с масляными испарениями; (2) морское побережье (соли и щелочи); (3)
места с вулканическими газами (такие как термальные горячие источники);
(4) места с высокочастотным оборудованием; (5) места с особой средой.
Размеры
TVM-R45P/NaB-K, TVM-R56P/NaB-K, TVM-R71P/NaB-K, TVM-R90P/NaB-K,
TVM-R112P/NaB-K, TVM-R140P/NaB-K
Сервисное пространство
Модель
A, мм
B, мм
C, мм
D, мм
E, мм
F, мм
G, мм
H, мм
I, мм
J, мм
Жидк.
труба
Газ.
труба
дренаж
(нар. х
внутр.), мм
TVM-R45P/NaB-K
932
430
738
892
980
721
738
125
203
266
Ø1/4"
Ø1/2"
Ø30�Ø27
TVM-R56P/NaB-K
1114
420
918
1074
1159
736
1010
207
207
300
Ø3/8"
Ø5/8"
Ø30�Ø27
TVM-R71P/NaB-K
1114
420
918
1074
1159
736
1010
207
207
300
Ø3/8"
Ø5/8"
Ø30�Ø27
TVM-R90P/NaB-K
1382
420
1155
1340
1425
736
1280
207
250
300
Ø3/8"
Ø5/8"
Ø30�Ø27
TVM-R112P/NaB-K
1382
420
1155
1155
1425
736
1280
207
250
300
Ø3/8"
Ø5/8"
Ø30�Ø27
TVM-R140P/NaB-K
1382
420
1155
1155
1425
736
1280
207
250
300
Ø3/8"
Ø5/8"
Ø30�Ø27
