Шаг 3: просверлите отверстие в стене

Шаг 4: Подключение трубы хладагента

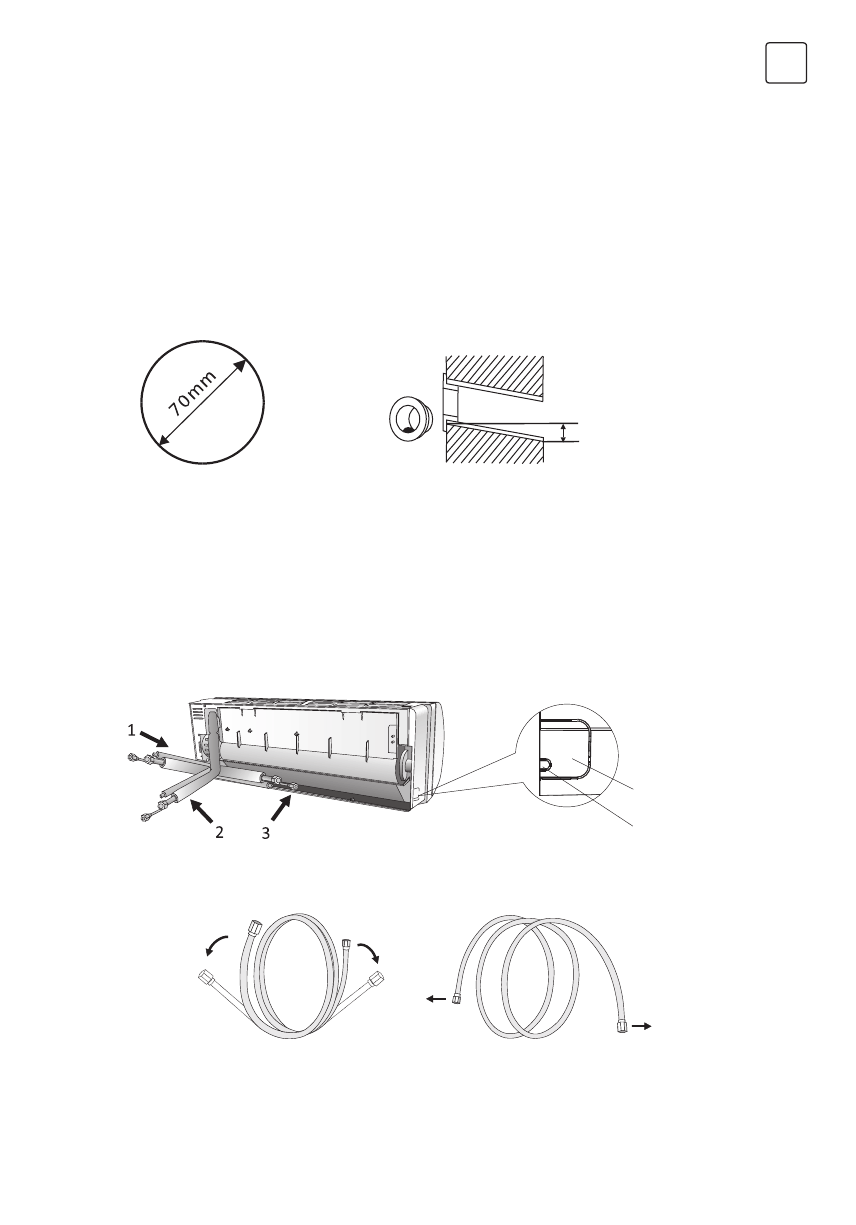

В стене следует просверлить отверстие для трубопровода хладагента, дренажной трубы и
соединительных кабелей.

1.  Определите положение основания отверстия в стене на позиции монтажной пластины.
2.  Отверстие должно иметь диаметр не менее 70 мм и небольшой наклонный угол для дренажа.
3.   Просверлите отверстие в стене с помощью корончатого сверла 70 мм под небольшим углом наклона

ниже внутреннего конца на 5–10 градусов.

4.   Установите настенный кожух и его чехол (оба являются дополнительными деталями), чтобы защитить

соединительные детали.

Осторожно

:

Просверливая отверстие в стене, избегайте проводов, сантехники и других чувствительных компонентов.

1.  В соответствии с положением отверстия в стене выберите соответствующий режим трубопровода.

Существуют три дополнительных способа трубопровода для внутренних блоков, как показано на
рисунке ниже.:
В режиме трубопровода 1 или режиме трубопровода 3 необходимо сделать надрез с помощью
ножниц, чтобы вырезать пластиковый лист выхода трубопровода и выхода кабеля на соответствующей
стороне внутреннего блока.

Примечание

: При отрезании пластикового листа на выходе, разрез следует обрезать гладко.

2.  Сгибание соединительных труб портом вверх, как показано на рисунке.

Чехол
(Опционально)

Кожух
(Optional)

Помещение

Улица

5-10mm

Угол

  Трубопровод

Кабель

ДА

НЕТ
