выполнение проверок на утечку газа

C

D

A

B

Убедитесь, что проверка на утечку газа выполнена до завершения процесса установки (до прокладки соединительных трубок и

шланга между внутренним и наружным блоками, до изоляции электропроводов, шланга и трубок и до крепления внутреннего

блока к монтажной пластине).

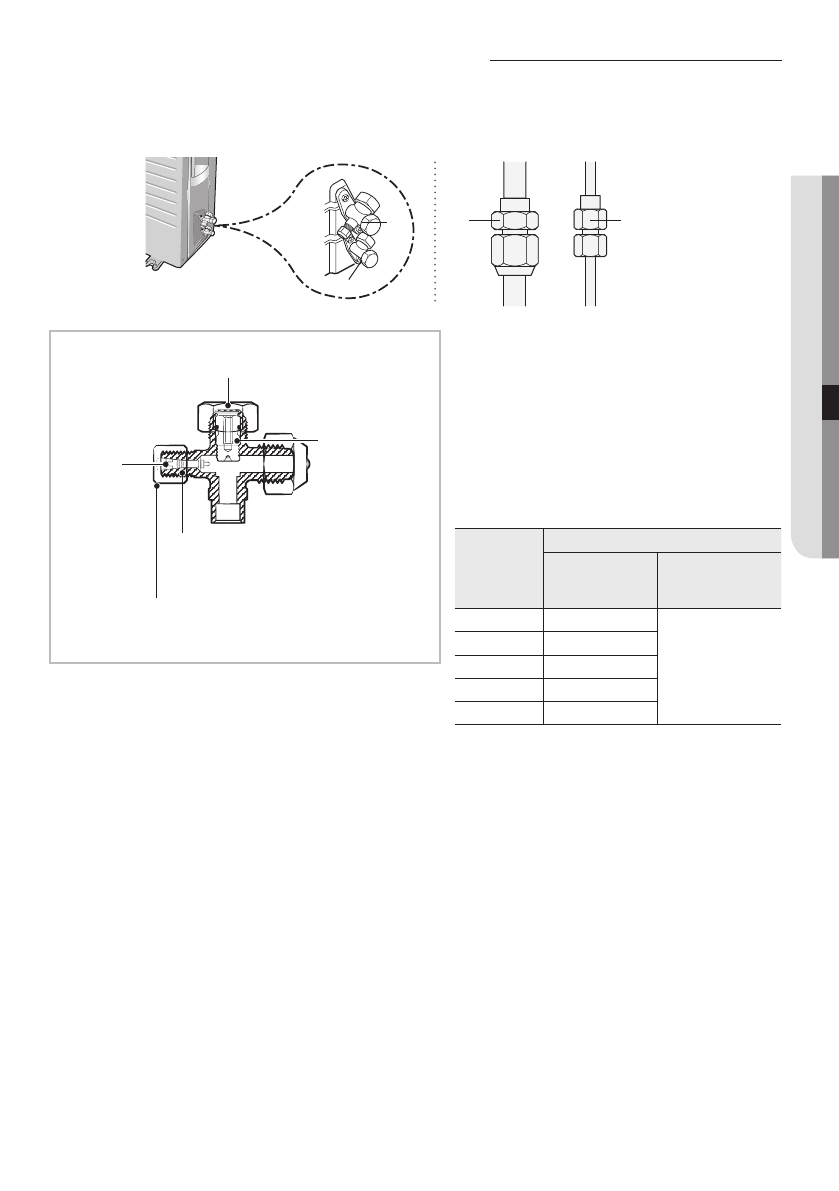

Чтобы проверить отсутствие утечек газа на наружном блоке,

Проверьте вентили А и В с помощью детектора утечки.

Чтобы проверить отсутствие утечек газа на внутреннем блоке,

Проверьте накидные гайки C и D с помощью детектора утечки.

Устройство для испытания для наружного блока

Момент затяжки для крышки корпуса

(См. таблицу)

Сердечник

для

заправки

Шпиндель

R-22: Диаметр винта - 7/16-20UNF
R-410A: Диаметр винта - 1/2-20UNF

Момент затяжки крышки для порта зарядки

(См. таблицу)

Устройство для испытания для внутреннего блока



  Перед тем, как выполнять проверку на утечку,

воспользуйтесь динамометрическим ключом, чтобы

закрыть крышку рабочего клапана. (Выбирайте каждый

крутящий момент затяжки с учетом размера диаметра и

плотно затягивайте крышку для исключения какой-либо

утечки).



  Чтобы проверить наличие возможных утечек, введите

инертный газ в трубки, подключенные к внутреннему/

наружному блокам, и проверьте деталь, соединяющую

внутренний/наружный блоки с помощью мыльной пены

или жидкости для испытания на герметичность.

Наружный

диаметр

(мм)

Крутящий момент затяжки

Крышка корпуса

(Н

•

м)

Крышка

загрузочного

отверстия (Н

•

м)

ø 6,35

20 - 25

10 - 12

ø 9,52

20 - 25

ø12,70

25 - 30

ø15,88

30 - 35

ø19,05

35 - 40

( 1 Н

•

м = 10 кгс

•

см )

Испытание на герметичность азотом (до открывания вентилей)

(AR



JQ/HQ



)

С целью обнаружения основных точек утечки хладагента перед воссозданием вакуума и возобновления пуска R-410A

установщик обязан произвести испытания всей системы на утечку с применением азота (с использованием баллона с

редуктором давления) под давлением свыше 40 бар (манометр.).

Испытание на герметичность хладагентом R-410A (после открывания вентилей)

Перед открыванием вентилей выпустите из системы весь азот и создайте вакуум в соответствии с указаниями,

приведенными на стр. 47~49.

После открытия клапанов следует произвести испытания на утечку с использованием маркера утечки хладагента.

Откачка (перед отключением соединительных трубок хладагента для ремонта блока, удаления или избавления)

Откачка – это операция, предназначенная для сбора хладагента со всей системы наружного блока.

Эта операция должна осуществляться до отсоединения трубок хладагента, чтобы не допустить утечки хладагента в

атмосферу.



 Закройте вентиль жидкости универсальным гаечным ключом.



  Включите систему на охлаждение вентилятором, работающим на высокой скорости.

( Немедленно включится компрессор, если после его последней остановки прошло 3 минуты).



 Через 2 минуты работы закройте тем же ключом вентиль всасывания.



 Выключите систему и отключитесь от сети электропитания.



 Отсоедините трубки. После отсоединния, защитите вентили и концы трубок от пыли.



 Компрессор может повредиться, если он будет работать при отрицательном давлении всасывания.

Русский-49
