Внутренняя выпускная трубка Соединительная трубка

Накидная гайка

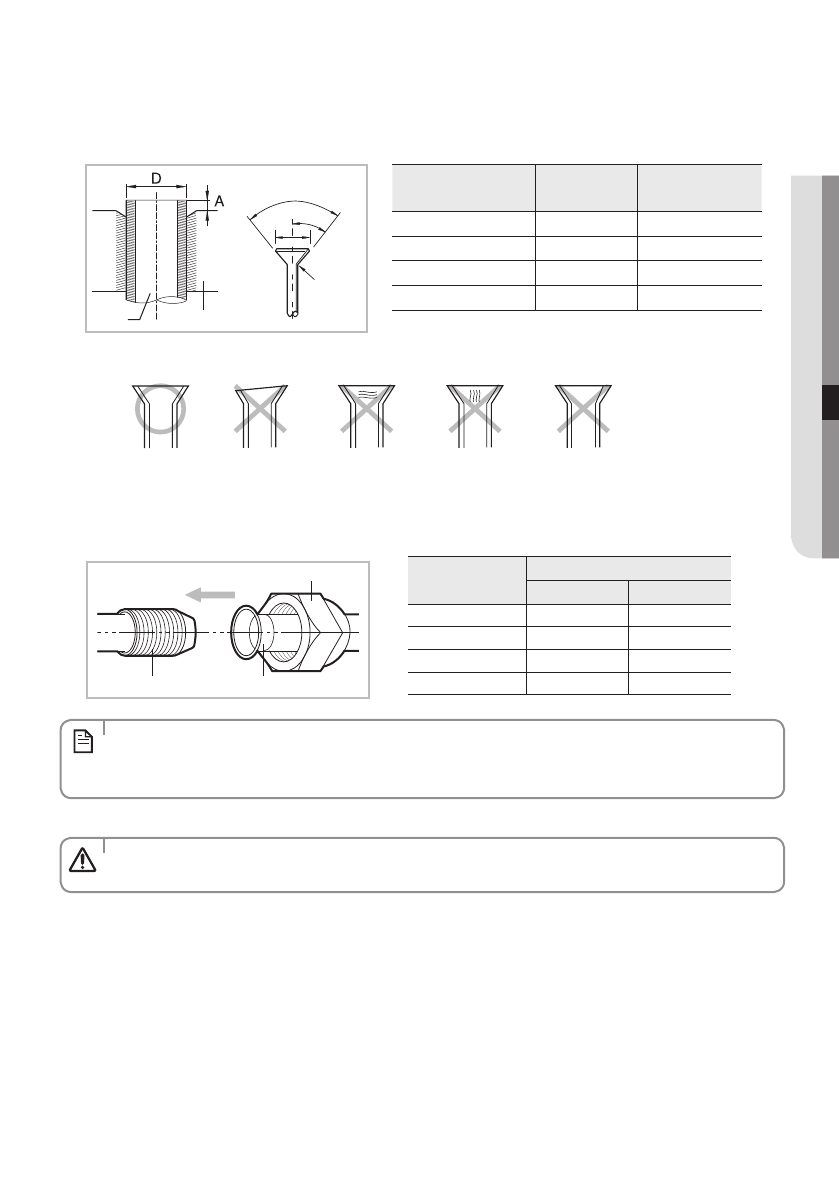

5.  Проверьте, правильно ли вы развальцевали трубку (примеры неправильной развальцовки трубок даны ниже).

6.  Выровняйте трубки, чтобы можно было их легко соединять. Затяните накидные гайки сначала руками, а затем с

помощью динамометрического ключа, прикладывая такие крутящие моменты:

7.  Более подробная информация о подключении к наружному блоку и о продувке воздухом приведена на стр. 46~48.

Правильно

Неравномерная

толщина

Трещины

Повреждена

поверхность

Наклон

•   Чрезмерный крутящий момент может стать причиной утечки газа. При удлинении трубки с помощью сварки/

пайки проследите за тем, чтобы сварка/пайка выполнялись в среде азота.  Соединения должны быть доступными

и удобными для обслуживания.

•   Затяните накидную гайку динамометрическим ключом указанным способом.

Если накидная гайка будет затянута слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.

4.  Наденьте неглубоко накидную гайку на трубку и сделайте раструб.

Наружный диаметр (D)

Выступ (A)

Размер

развальцовки(B)

ø6,35 мм

1,3  мм

8,7 - 9,1 мм

ø9,52 мм

1,8  мм

12,8 - 13,2 мм

ø12,70 мм

2,0  мм

16,2 - 16,6 мм

ø15,88 мм

2,2  мм

19,3 - 19,7 мм

Трубка

Инструмент для развальцовки

90°± 2°

°

2

±

°

5

4

R 0.4~0.8

B

Наружный

диаметр

Крутящий момент

Н•м

кгс•см

ø6,35 мм

14~18

140~180

ø9,52 мм

34~42

350~430

ø12,70 мм

49~61

500~620

ø15,88 мм

68~82

690~830

вниМаниЕ

ПРИМЕЧАНИЕ

Русский-43
