установка и монтаж соединительных трубок внутреннего блока

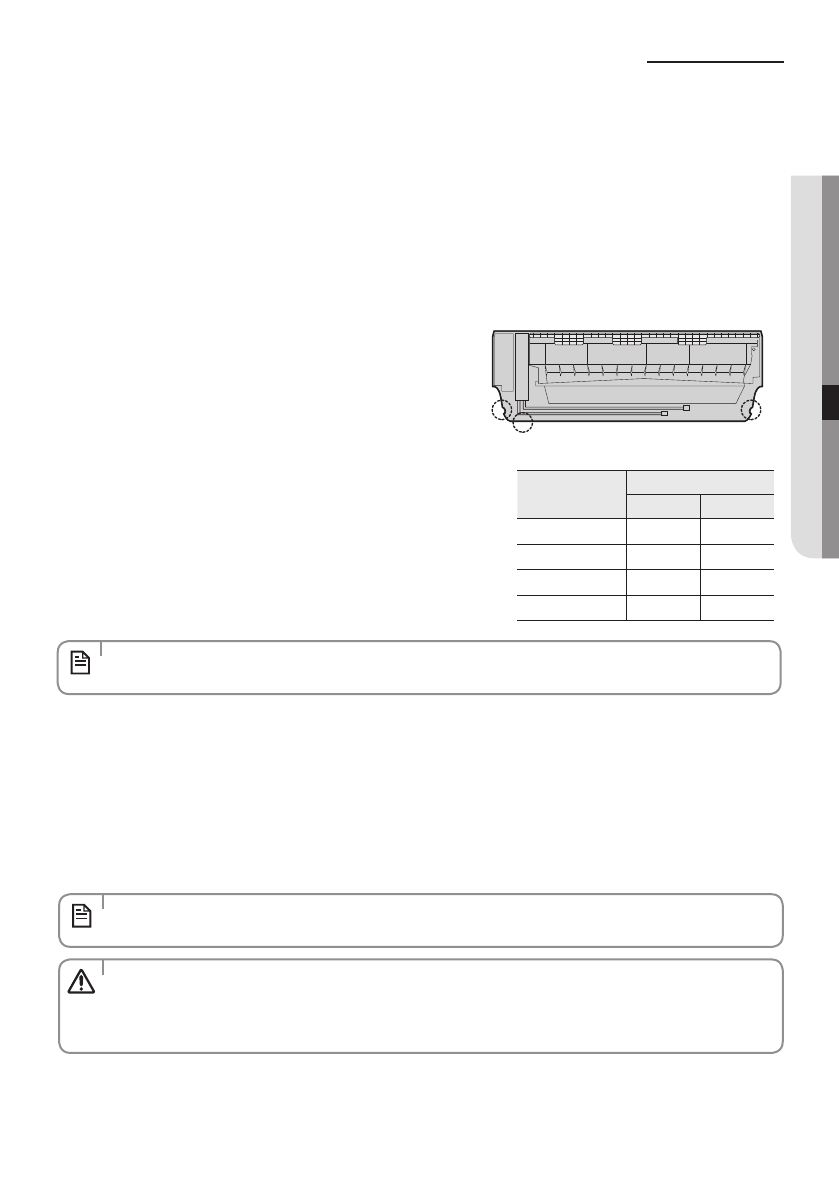

1.  Вырежьте подходящую продавленную часть (A или B) на задней панели

внутреннего блока, если вы подключаете эту трубку непосредственно с

тыльной стороны.

2.  Сгладьте острые кромки.

3.  Снимите защитные колпачки с трубок и соедините соединительные

трубки одну с другой. Закрутите гайки сначала руками, а затем с

помощью динамометрического ключа, прилагая следующий крутящий

момент:

Соединяйте внутренний и наружный блоки поставляемыми медными трубками с помощью раструбных соединений. Применяйте

только изолированные бесшовные трубы холодильного класса, (типа Cu DHP согласно ISO1337), очищенные от смазки и

раскисленные, рассчитанные на рабочие давления не менее 4200 кПа и на давление внутреннего разрыва не менее 20700 кПа. Ни

в коем случае не должны применяться санитарно-технические медные трубы.
Имеются 2 трубки различного диаметра для хладагента:

•  Трубка меньшего диаметра для жидкого хладагента

•  Трубка большего диаметра для газообразного хладагента

Короткая трубка уже подсоединена к кондиционеру. Возможно, вам придется удлинить эту трубку, воспользовавшись

соединительной трубкой (поставляется по отдельному заказу).
Способы присоединения к трубке хладагента различаются в зависимости от положения выхода этой трубки по отношению к стене:

•  Справа (A)

•  Слева (B)

•  Снизу (С)

•  С тыльной стороны

Наружный

диаметр

Крутящий момент

Н•м

кгс•см

ø6,35 мм

14~18

140~180

ø9,52 мм

34~42

350~430

ø12,70 мм

49~61

500~620

ø15,88 мм

68~82

690~830

•   Если вам понадобится укоротить или удлинить трубки, обратитесь к стр. 42~43.

4.  Срежьте лишнюю  изоляцию из пеноматериала.

5.  При необходимости изогните трубку, чтобы уложить ее по днищу внутреннего блока.

Затем протяните ее через соответствующее отверстие.

f f

Трубка не должна выступать из тыльной стенки внутреннего блока.

f f

Радиус изгиба должен быть 100 мм или больше.

6.  Пропустите трубку через отверстие в стене.

7.  Более подробная информация о подключении к наружному блоку и о продувке воздухом приведена на стр. 46~48.

•   Затяните накидную гайку динамометрическим ключом указанным способом.

Если накидная гайка будет затянута слишком туго, раструб может сломаться, и возникнет утечка газа хладагента.

•   НЕ ЗАМУРОВЫВАЙТЕ СОЕДИНЕНИЯ ТРУБОК!

Все соединения трубок хладагента должны быть легко доступными и удобными для обслуживания.

•   Трубка должна быть изолирована и жестко закреплена на месте после окончания установки и испытания на утечку

газа; дополнительная информация приведена на стр. 50.
