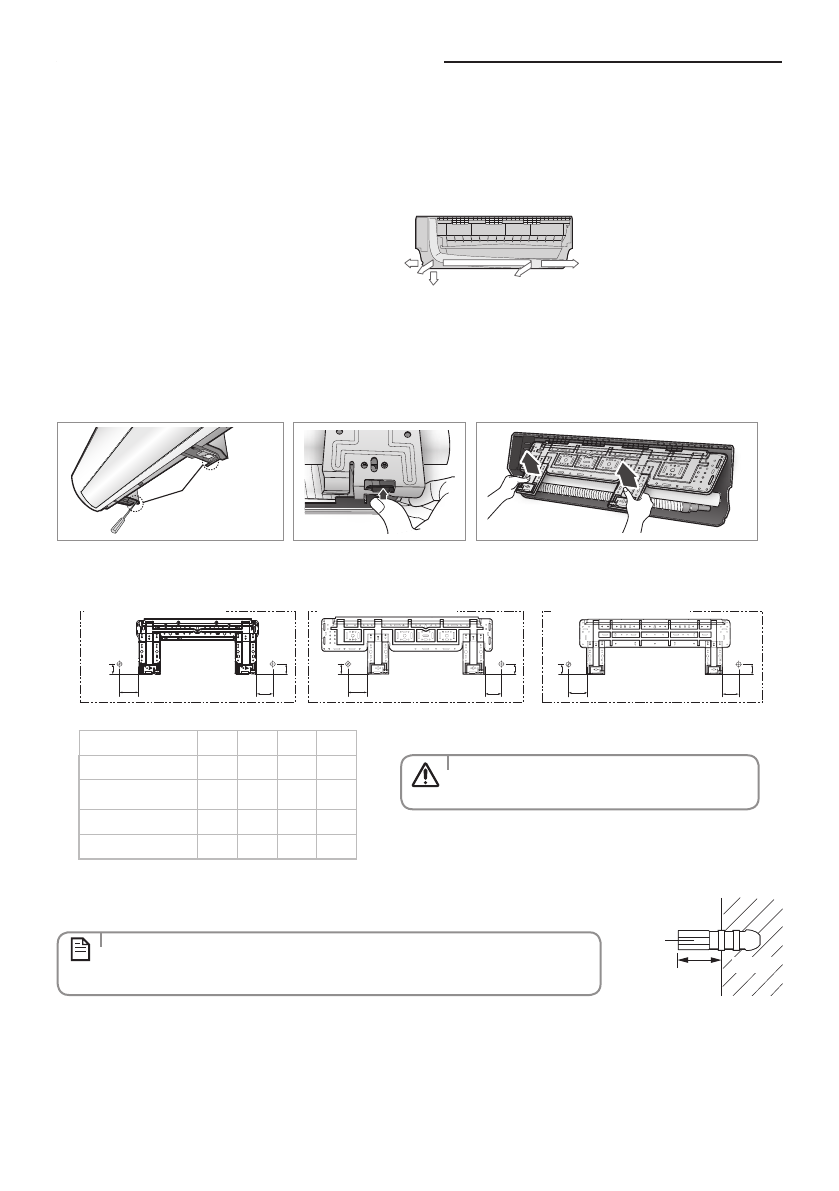

крепление монтажной пластины

Выбор направления сливного шланга зависит от того, где вы хотите установить внутренний блок. Поэтому прежде чем крепить

монтажную пластину к стене или к оконной раме, необходимо определить положение отверстия диаметром 65 мм, через которое

будут пропускаться провода, трубки и шланг, соединяющие внутренний блок с наружным.
При установке на стену, трубки и провода могут подводиться:

3.  Определите положение отверстия для трубки и сливного шланга как показано на рисунке, и просверлите отверстие

внутренним диаметром 65 мм так, чтобы оно слегка наклонялось вниз.

Стена

<20 мм

Пробка из

пластика

4.  Закрепите внутренний блок.
Если вы крепите внутренний блок к стене

(1)   Прикрепите монтажую пластину к стене, не забывая о весе внутреннего блока.

Если вы крепите внутренний блок на оконной раме

(1)   Определите положение деревянных стоек, которые нужно прикрепить к оконной раме.

(2)   Прикрепите деревянные стойки к оконной раме, учитывая вес внутреннего блока.

(3)   Прикрепите монтажную пластину к деревянным стойкам, пользуясь винтами-саморезами.

Если вы крепите внутренний блок к гипсокартону

(1)   Воспользуйтесь крепежеискателем, чтобы определить расположение стояков.

(2) Закрепите подвеску пластины на двух стояках.

•   Если вы будете крепить эту пластину к бетонной стене с использованием пробок

из пластика, следите за тем, чтобы промежуток между стеной и пластиной,

создаваемый указанной пробкой, был не более 20 мм.

1.  Снимите крышку, как описано на странице 37~38.
2.  Снимите с внутреннего блока Пластину для навешивания.

(1) Отвинтите 2 винта, которыми Пластина для навешивания крепится к внутреннему блоку.

(2)

Выдавливайте крючки (в нижней части внутреннего блока) вверх, чтобы снять установочную пластину с крючков, которые ее

удерживают.

(3) Потяните установочную пластину, чтобы полностью вытащить ее из внутреннего блока.

Винт

A

C

B

D

D



 Направление трубки

  •  Справа (A)

  •  Слева (B)

  •  Снизу_справа (С)

  •   С тыльной стороны_справа

или слева (D)

•   После того, как вы выберите направление

трубки, просверлите только одно отверстие.

(Ед. изм.: мм)

B

A

D

C

B

A

D

C

B

A

D

C

Отверстие для трубки (Ø65 мм)

Отверстие для трубки (Ø65 мм)

Отверстие для трубки (Ø65 мм)

Модель

A

B

C

D



07



, AR09HP



36

60

65

36

AR09JQ/HQ





12



36

120

81

36



18



36

190

81

36



24



33

110

110

33

вниМаниЕ

ПРИМЕЧАНИЕ
