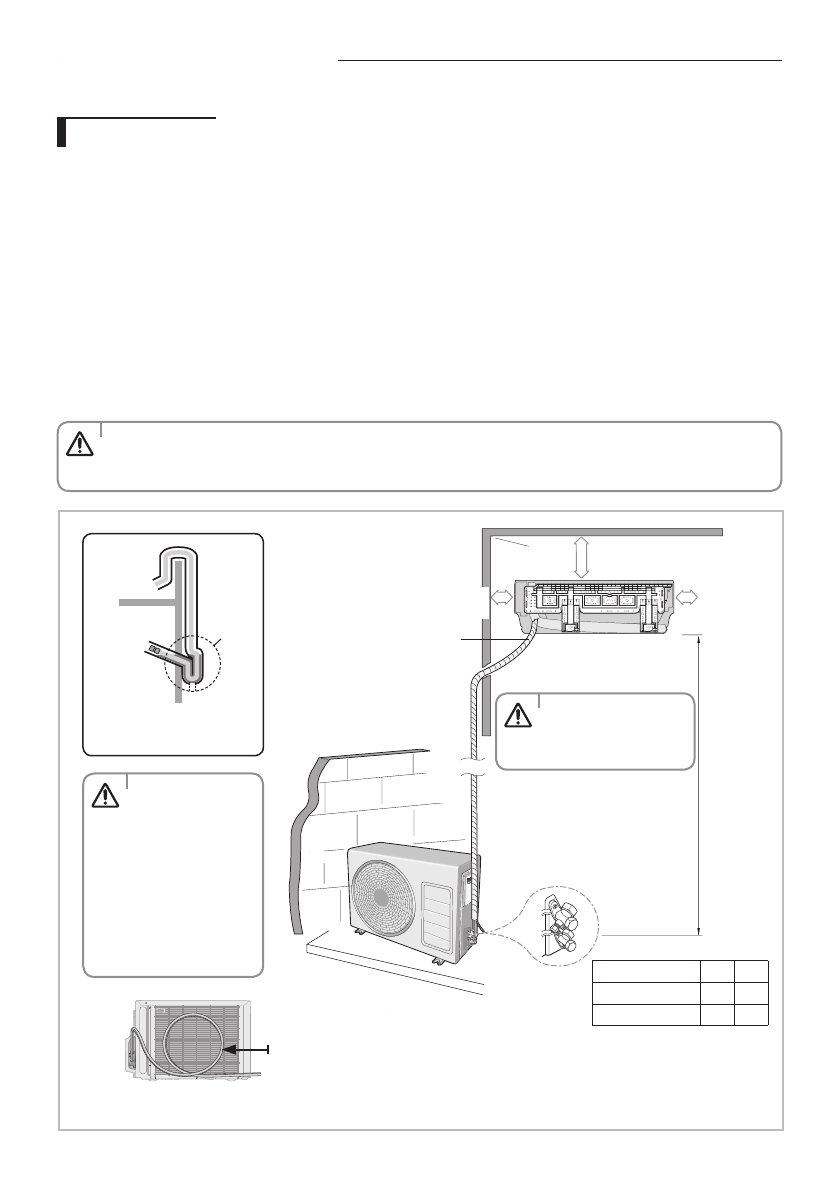

Наружный блок



  Там, где он не подвергается сильным ветрам



  Хорошо проветриваемое безпыльное место



  Без попадания прямых солнечных лучей и дождя

f

Там, где звук его работы или горячий воздух не будет раздражать соседей



  Прочная стена или опора, которая предотвращает вибрацию и является достаточно крепкой, чтобы удерживать вес изделия



  Там, где нет опасности  утечки легковоспламеняющегося газа



  При установке устройства на высокое место не забудьте закрепить его опоры



  3 м или более от телевизора или радиоприемника (для защиты экрана от создаваемых помех и шума)



  Установите устройство горизонтально



  Место, где дренажная вода не создает проблем.



  Место без растений (особенно вьющихся), куда  не могут проникнуть небольшие животные.



  Для обеспечения легкого доступа к устройству при его обслуживании и согласно требованиям об охране труда и здоровья,

внешний блок не рекомендуется располагать на высоте более 2,4 м или прямо под карнизами.

•  Избегайте следующих мест для предотвращения сбоев в работе этого устройства

- Тех, где есть машинное масло

- В таких «соленых» средах, как приморские районы

-  Там, где присутствует газ сероводород

- В другие местах с тяжелой атмосферой

125 мм или

более

100 мм или более

125 мм

или более

Максимальная общая длина

трубы ' L' метров

Оберните трубы для

хладагента и сливную

трубку абсорбирующей

прокладкой и виниловой

лентой. Дополнительную

информацию см. стр. 50.

Вы можете выбрать

направление слива (налево

или направо).

Максимальная

общая высота

трубы 'H'

метров



Внешний вид прибора может отличаться от вида, приведенного на рисунке, в зависимости от модели.

Сделайте хотя бы один виток: Это снизит шум и вибрацию.

'L' м как максимальная длина

трубы и 3 м, как минимальная

длина трубы. (Это снизит шум и

вибрацию)

Модель

L

H



07/09/12/18



15

7



24



20

8

Наружный

блок

Внутренний

блок

Внешняя

стена

Сделайте надрез на изоляционном

материале, чтобы обеспечить сток

дождевой воды

Установите U-образный

гидравлический затвор

(A) на трубке (которая

подключена к внутреннему

блоку) около внешней стены

и сделайте снизу надрез на

изоляционном материале

(примерно 10 мм), чтобы

предотвратить попадание

дождевой воды внутрь

сквозь изоляцию. Следите

за тем, чтобы не повредить

трубку.

A

выбор места установки

вниМаниЕ

вниМаниЕ

вниМаниЕ

Русский-32
